ADP1074

アクティブ・クランプおよび iCoupler® 付き絶縁型同期フォワード・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$4.90
機能
  • アクティブ・クランプ方式フォワード・トポロジー向け電流モードコントローラ
  • アナログ・デバイセズの特許取得済みの iCoupler テクノロジーを採用した 5 kV 定格誘電体絶縁電圧を内蔵
  • 幅広い電源電圧範囲
    • 1 次 VIN:最大 60 V
    • 2 次 VDD2:最大 36 V
  • パワー・スイッチとアクティブ・クランプのリセット・スイッチ用の 1 A 1 次側 MOSFET ドライバ内蔵
  • 同期整流用の 1 A 2 次側 MOSFET ドライバ内蔵
  • 誤差アンプ内蔵および <1% の正確なリファレンス電圧
  • プログラマブルな勾配補償
  • プログラマブルな周波数範囲:50 kHz ~ 600 kHz(代表値)
  • 周波数同期
  • プログラマブルな最大デューティ・サイクル制限
  • プログラマブルなソフトスタート
  • プリチャージ負荷からのスムーズなソフトスタート
  • プログラマブルなデッド・タイム
  • MODE ピンを使用した省電力の軽負荷モード
  • 短絡、出力の過電圧、過熱保護などの保護機能
    • サイクルごとの入力過電流保護
  • ヒステリシスによる高精度イネーブル UVLO
  • システムフラグ設定用 PGOOD ピン
  • 2 次側からのトラッキング機能
  • リモート(2 次側)シャットダウン/リセット機能
  • 安全と規制に関する認定(申請中)
    • UL 認定
      • 5000 V rms、1 分間の UL 1577 規格に準拠
    • 「CSA Component Acceptance Notice 5A」に準拠
    • VDE 適合性認定
      • DIN V VDE V 0884-10(VDE V 0884-10): 2006-12
      • VIORM = 849 V ピーク
  • GB4943.1-2011 に準拠する CQC 認定
  • 24 ピン SOIC_W パッケージを採用
追加の詳細
show more Icon

ADP1074 は、絶縁型 DC/DC 電源用に設計された電流モード、固定周波数、アクティブ・クランプの同期フォワード・コントローラです。アナログ・デバイセズ独自の iCouplers® が ADP1074 に内蔵されており、絶縁境界を超えて信号を送信する、大きな信号トランスやフォトカプラが不要になります。iCoupler を統合することにより、システム設計の複雑さ、コスト、部品点数が削減され、システム全体の信頼性が向上します。アイソレータと金属酸化膜半導体電界効果トランジスタ(MOSFET)ドライバを 1 次および 2 次側の双方に統合しているため、ADP1074 はシステムレベルでのコンパクトな設計が可能となり、高負荷時に非同期フォワード・コンバータより高い効率性を発揮します。

1 次側ピンにより、スイッチング周波数、最大デューティ・サイクル、外部周波数同期、および勾配補償をプログラミングする機能が利用できます。

2 次側ピンにより、差動出力電圧検出、過電圧、パワーグッド、トラッキング、およびプログラマブル軽負荷モード設定の機能が利用できます。

帰還信号および同期整流器のパルス幅変調(PWM)のタイミングは、独自の伝送方式を使用して、iCoupler を介して 1 次側から 2 次側へ、または 2 次側から 1 次側へ送信されます。

ADP1074 は、入力電流保護、低電圧ロックアウト(UVLO)、調整可能なヒステリシスによる高精度イネーブル、過熱保護(OTP)、そして省電力軽負荷モード(LLM)などの機能も備えています。

アプリケーション

  • 絶縁型の DC/DC 電力変換
  • 中間バス電圧生成
  • テレコム、産業用
  • 基地局およびアンテナの RF 電力
  • 小型セル
  • PoE 給電デバイス
  • エンタープライズ用スイッチ/ルーター
  • コア/エッジ/メトロ/光学式ルーティング
  • 電源モジュール

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$4.90

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADP1074ACCZ
  • HTML
  • HTML
ADP1074ACCZ-R7
  • HTML
  • HTML
ADP1074ACCZ-RL
  • HTML
  • HTML
ADP1074ARWZ
  • HTML
  • HTML
ADP1074ARWZ-R7
  • HTML
  • HTML
ADP1074ARWZ-RL
  • HTML
  • HTML
ADP1074WARWZ
  • HTML
  • HTML
ADP1074WARWZ-R7
  • HTML
  • HTML
ADP1074WARWZ-RL
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 10, 2018

- 18_0141

ADP1074 Data Sheet Specification Change

ADP1074ACCZ

製造中

ADP1074ACCZ-R7

製造中

ADP1074ACCZ-RL

製造中

ADP1074ARWZ

製造中

ADP1074ARWZ-R7

製造中

ADP1074ARWZ-RL

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

9 10, 2018

- 18_0141

arrow down

ADP1074 Data Sheet Specification Change

ADP1074ACCZ

製造中

ADP1074ACCZ-R7

製造中

ADP1074ACCZ-RL

製造中

ADP1074ARWZ

製造中

ADP1074ARWZ-R7

製造中

ADP1074ARWZ-RL

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

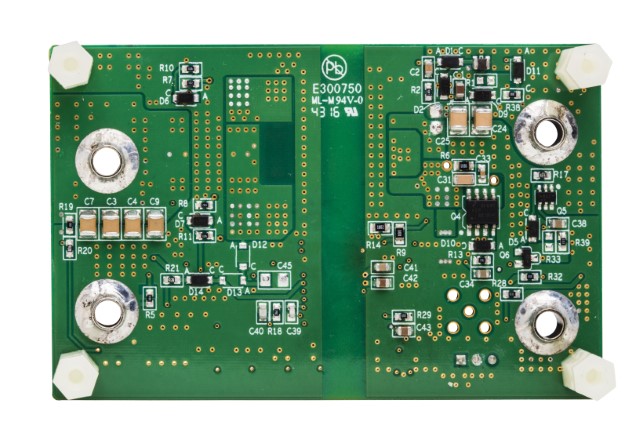

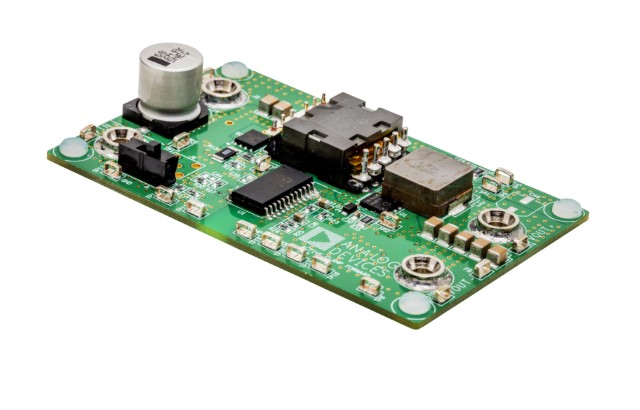

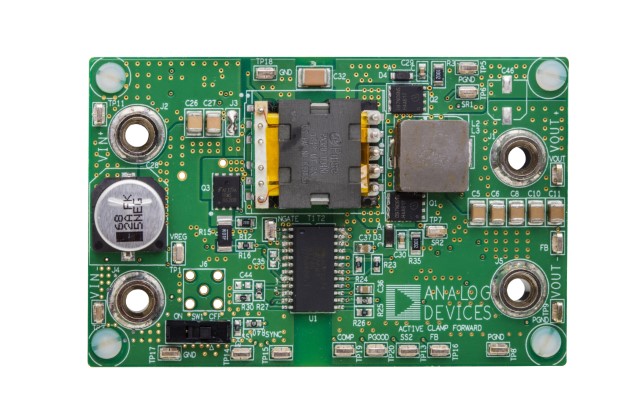

EVAL-ADP1074

ADP1074 評価用ボード

zoom

EVAL-ADP1074

ADP1074 評価用ボード

ADP1074 評価用ボード

機能と利点

  • ADP1074 のアクティブ・クランプ方式フォワード・トポロジー向けの完全サポート対応の評価用キット
  • 12.1 V 出力電圧(VDC
  • 6 A(定常状態)、8 A(ピーク)
  • プログラマブルな軽負荷モード
  • 1 次側および 2 次側の同期整流器用のドライバを内蔵
  • 外部リファレンス信号トラッキング
  • ヒステリシスによる高精度イネーブル低電圧ロックアウト(UVLO)
  • 短絡、出力の過電圧、サイクルごとの入力過電流、および過熱の保護
  • 周波数同期
  • ソフトスタートとソフトストップ機能

製品の詳細

ADP1074-EVALZ 評価用ボードにより、電源アプリケーションで ADP1074 を評価することができます。

評価用ボードは、定常状態で 6 Aの定格電流と 36 V dc 〜 60 V の入力電圧範囲で熱的に制限された 8 A のピーク電流を出力できます。

複数のテスト・ポイントにより、すべての重要なノードおよびピンに簡単にアクセスできます。

ADP1074 の完全なデータについては、ADP1074 データシートを参照してください。評価用ボードを使用する際は、UG-1115 とこのデータシートを参照してください。
ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
