ADF4360-9: Clock Generator PLL with Integrated VCO Data Sheet (Rev. D)3/5/2008PDF526 K
製品概要
機能と利点
- プライマリ出力周波数範囲: 65 MHz～400 MHz
- 2～31分周の補助分周器、1.1 MHz～200 MHz出力
- 電源電圧: 3.0 V～3.6 V
- 1.8 Vロジック互換
- 整数Nシンセサイザ
- プログラマブルな出力電力レベル
- 3線式シリアル・インターフェースを内蔵
- デジタル・ロック検出
- ソフトウェア・パワーダウン・モード
製品概要
ADF4360-9は、整数Nシンセサイザと電圧制御発振器(VCO)を内蔵しています。ADF4360-9の中心周波数は外付けインダクタで設定し、VCO周波数範囲65 MHz～400 MHzが可能です。追加分周器ステージを使うと、VCO信号の分周が可能です。CMOSレベル出力は、2～31分周したVCO信号です。この分周信号は必要に応じてさらに2分周することができます。
すべての内蔵レジスタの制御は、シンプルな3線式インターフェースを経由して行います。このデバイスは、3.0 V～3.6 Vの電源範囲で動作し、使用しない場合にはパワーダウンすることができます。
アプリケーション
- システム・クロックの発生
- テスト装置
- 無線LAN
- CATV装置
Data Sheet, Rev. A, 3/08
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-

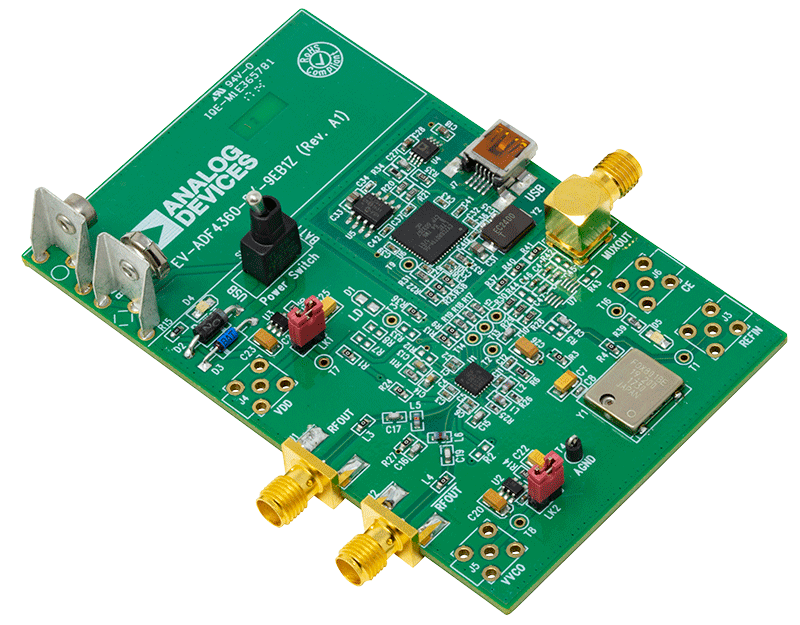

UG-106: Evaluation Board for the ADF4360-9 (Rev. C)9/14/2015PDF337 kB
-
UG-476: PLL Software Installation Guide8/10/2015PDF520 kB
-
FAQ7/26/2017
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
SAR ADCに絶縁を施す方法5/3/2021
ソフトウェア & システム
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
おすすめ製品
ADF4360-9 コンパニオン製品
推奨 Linear Regulators
- For a step up, 3V to 5V regulator: ADP1613.
- For high accuracy, 5V applications: ADP3334.
- For ultalow noise, 3V applications, 200 mA output: ADP151.
- For ultralow noise, 3V applications,150 mA output: ADP150.
推奨 Divide-by-4 Prescaler
- For a low noise, low power, fixed RF block: ADF5001.
推奨 Modulators/Demodulators
推奨 PLL Active Filter
- For an ultralow noise, rail-to-rail amplifier: OP184.
推奨 Reference Clean Up PLL
推奨 RF Mixers
推奨 リファレンス・バッファ
- With integrated filters for improved noise: LTC6957.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADF4360-9BCPZ | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 5mm w/ EP) | |
| ADF4360-9BCPZRL | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 5mm w/ EP) | |
| ADF4360-9BCPZRL7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 5mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
