製品概要

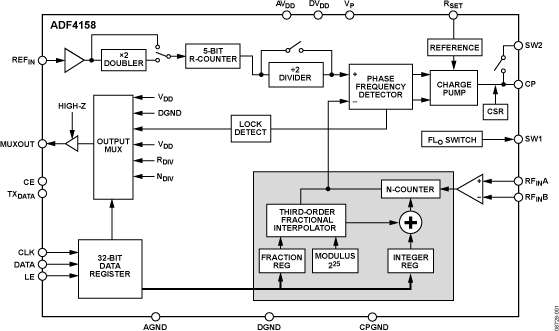

ADF4158は6.1GHz、フラクショナル・Nの周波数シンセサイザで、変調や波形生成が可能となっています。この製品は25ビットの対数係数を内蔵しており、6.1GHzでサブヘルツの分解能を可能としています。この製品はは、ローノイズのデジタル位相周波数デテクタ(PFD)、高精度チャージ・ポンプおよびプログラマブルなリファレンス・デバイダで構成されています。シグマデルタ（ΣΔ）ベースのフラクショナル・インターポーレータを採用しているため、フラクショナル・Nの分割をプログラムすることが出来ます。INTとFRACのレジスタは、N=INT+（FRAC/225）としたN全体での分割を定義づけします。ADF4158は、周波数シフト・キーイング（FSK）及び位相シフト・キーイング（PSK）変調を実現するために使うことが出来ます。また、数々の周波数スイープ・モードが可能で、周波数領域に渡る種々の波形、例えば鋸波、三角波など、の生成が可能です。ADF4158はサイクル・スリップ・リダクション回路を特長としており、ループ・フィルタの変更なしで、高速ロック時間を実現できます。
内蔵のレジスタの制御は、簡単な3線インターフェースを介して行われます。このデバイスは、2.7 V～3.3 Vの電源範囲で動作し、使用しない場合にはパワーダウンすることができます。
アプリケーション
- 通信用インフラ
- FMCWレーダー
- 計測器
- 通信用テスト装置
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

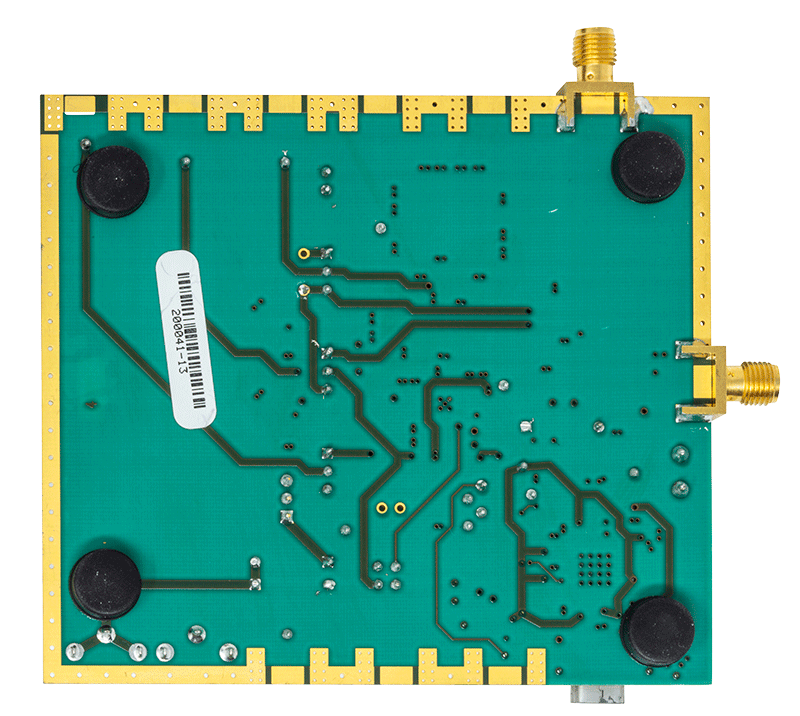

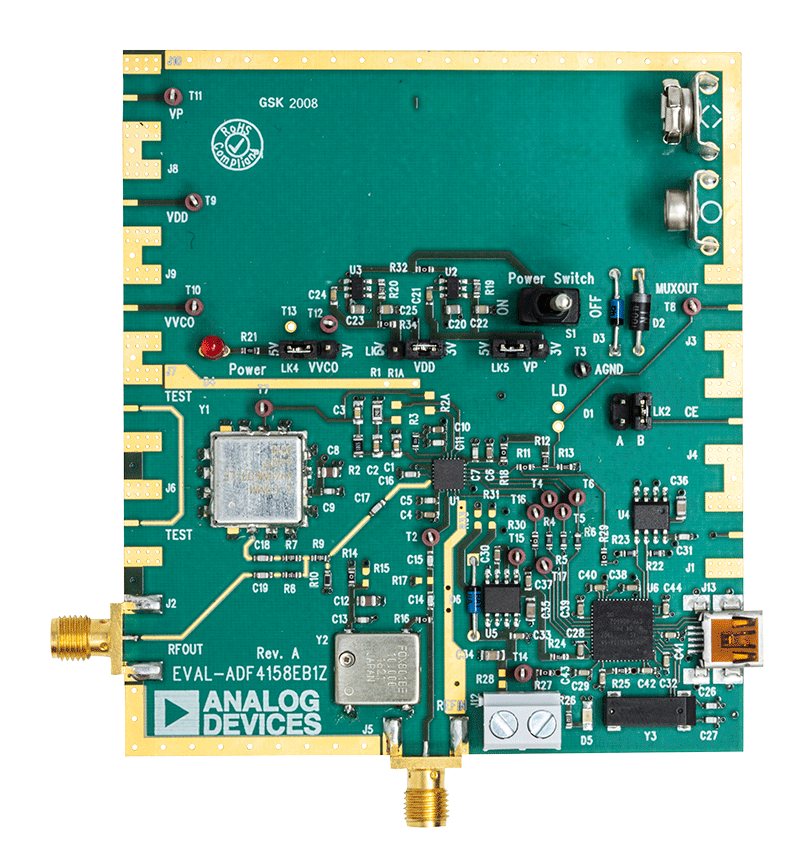

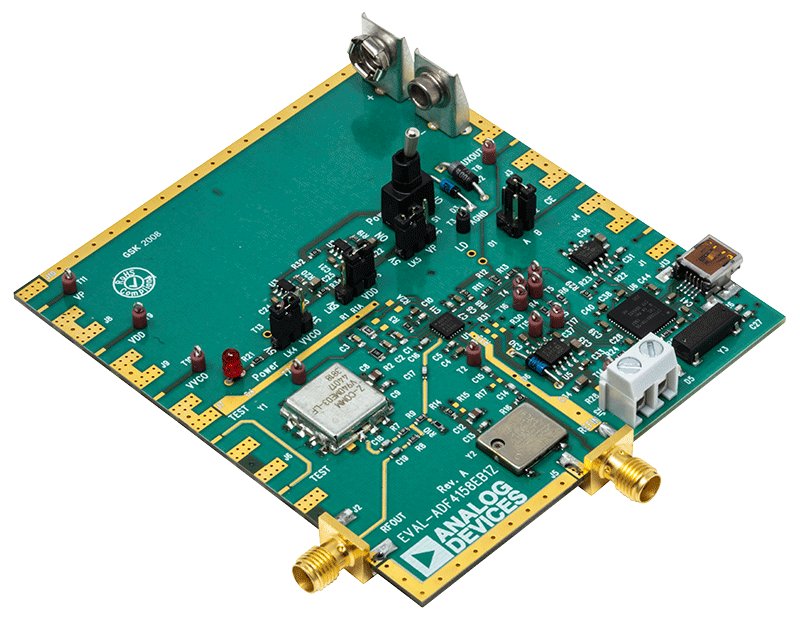

評価キット (1)
参考資料
-
UG-123: Evaluation Board for ADF4158 Fractional-N PLL Frequency Synthesizer (Rev. A)9/14/2015PDF370 kB
-
UG-476: PLL Software Installation Guide8/10/2015PDF520 kB
-
FAQ7/26/2017
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
24 GHz マルチチャンネル・レーダーおよびセンサー・ソリューション10/15/2018
-
24GHz帯のFMCWレーダーを例にとり、システムの基本的な構成要素について理解する1/24/2023
-
無人航空機の市場が抱える課題を克服する技術ソリューション1/10/2018
ソフトウェア & システム
ツールおよびシミュレーション
IBIS Models
IBS
ADF4158 IBIS Model
44.15 K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

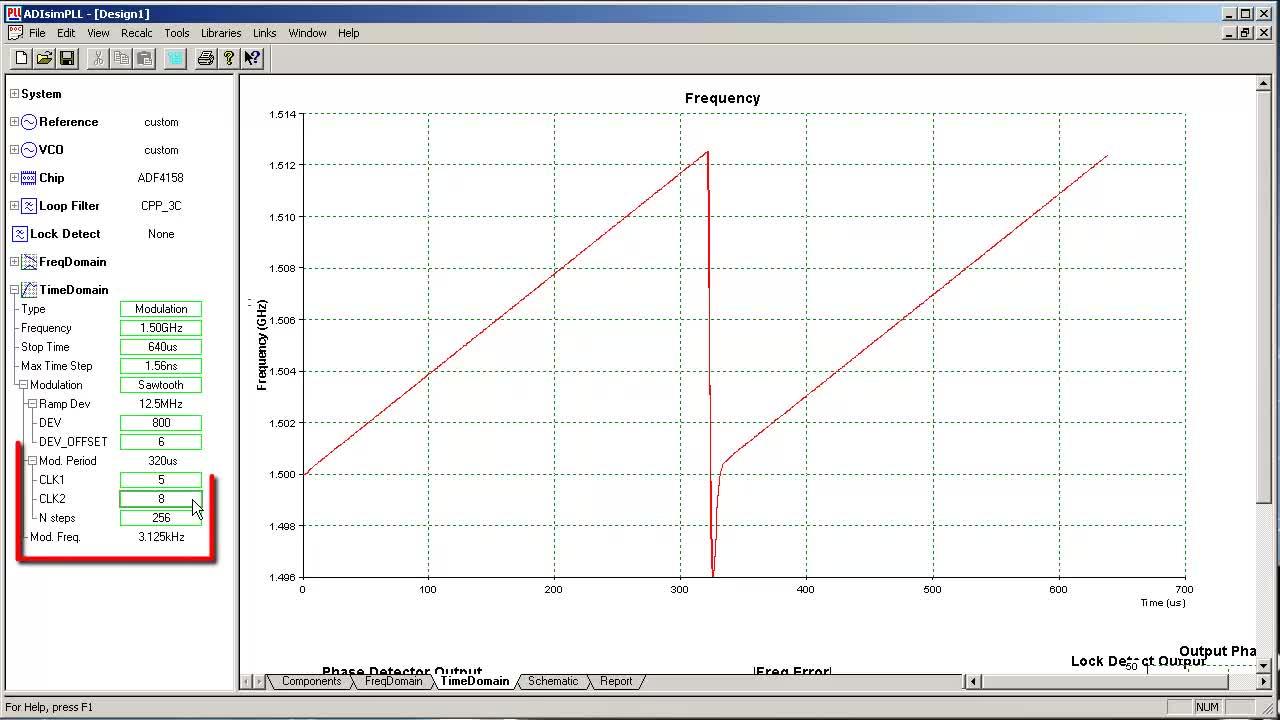

ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
おすすめ製品
ADF4158 コンパニオン製品
推奨 Linear Regulators
- For ultalow noise, 3V applications, 200mA output: ADP151.
- For high accuracy, 5V applications: ADP3334.
- For ultralow noise, 3V applications,150mA output: ADP150.
- For a step up, 3V to 5V regulator: ADP1613.
推奨 Divide-by-4 Prescaler
- For a low noise, low power, fixed RF block: ADF5001.
推奨 PLL Active Filter
- For an ultralow noise, rail-to-rail amplifier: OP184.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

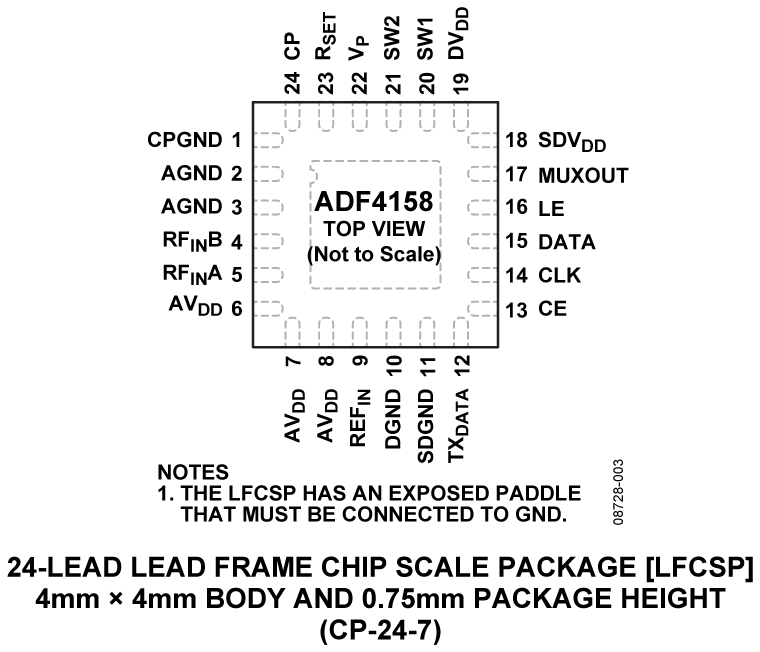

| ADF4158CCPZ | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADF4158CCPZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADF4158WCCPZ | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
| ADF4158WCCPZ-RL7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead LFCSP (4mm x 4mm w/ EP) | |
