シンセサイザ、VCO、10MHz TCXOリファレンス、USBインターフェース、電圧レギュレータ、ループ・フィルタ（5.8GHz）を含む自己完結型ボード
10MHz PFD周波数、最小チャージ・ポンプ電流、20kHzループ帯域幅向けの設計
付属ソフトウェアを使用するため、PCからのシンセサイザ機能の制御が可能（USBインターフェース経由）
バッテリ動作：3Vまたは5V電源から選択

製品概要

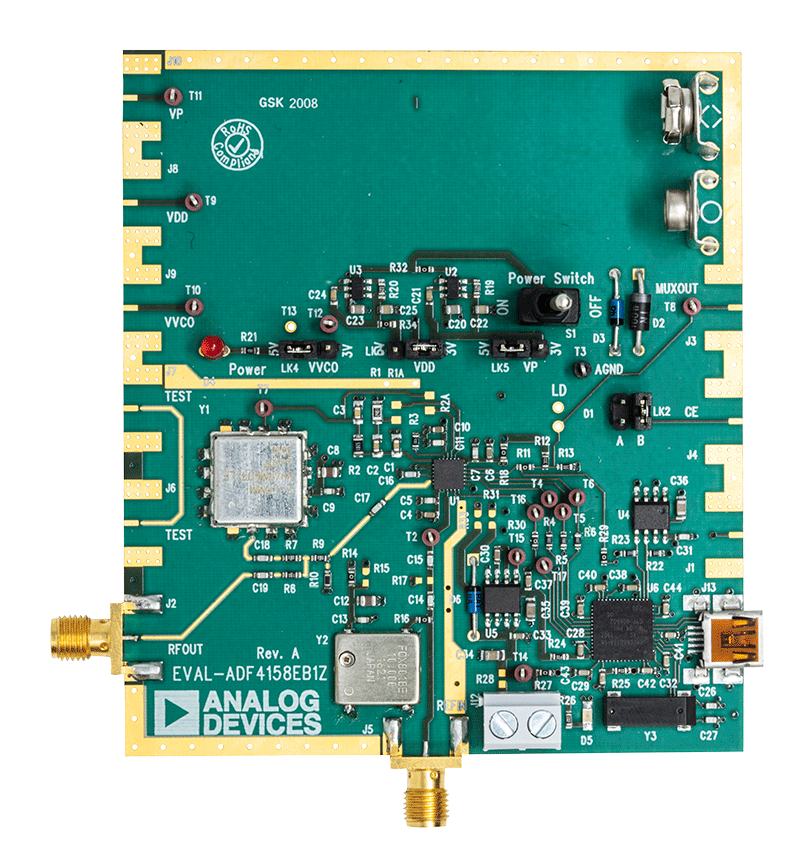

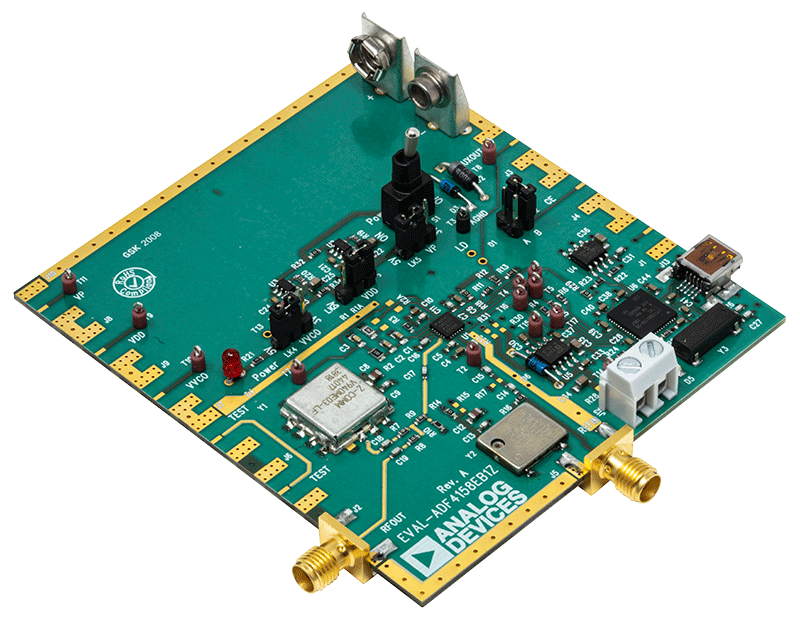

EVAL-ADF4158EB1Zは、フェーズ・ロック・ループ（PLL）用のADF4158周波数シンセサイザの性能を評価します。このボードには、ADF4158シンセサイザ、PCコネクタ、電源用SMAコネクタ、RF出力が搭載されています。ローパス・ループ・フィルタ（20kHz）とVCO（Z Communications, Inc.、VCO940ME03 5.8GHz）も搭載されています。この評価用ボードは、10MHz PFD比較周波数用に設定できます。オンボードTCXOは10MHzリファレンス周波数を提供します。ボードをPCのUSBポートに接続するためのUSBケーブルも付属しています。

パッケージには、シンセサイザを簡単にプログラミングできるようになる、Windows^®ソフトウェア（XP、Vista、7互換）も含まれています。
