ADF4153: Fractional-N Frequency Synthesizer Data Sheet (Rev. G)9/28/2006PDF476 K
製品概要
機能と利点
- RF帯域幅：～4GHz
- 電源電圧：2.7～3.3V
- 別電源VPによってチューニング電圧の拡張が可能
- Yバージョン（－40～＋125℃）も入手可能
- プログラマブルなフラクショナル・モジュール
- プログラマブルなチャージ・ポンプ電流
- 3線シリアル・インターフェース
- アナログとデジタルのロック検出機能
- パワーダウンモード
- ADF4110 / ADF4111 / ADF4112 / ADF4113 / ADF4106とピン互換
- 安定したRF出力位相
- ADIsimPLL（シュミレータ・ソフト）を用いてループ・フィルタの設計が可能
- 車載アプリケーション向け品質評価済

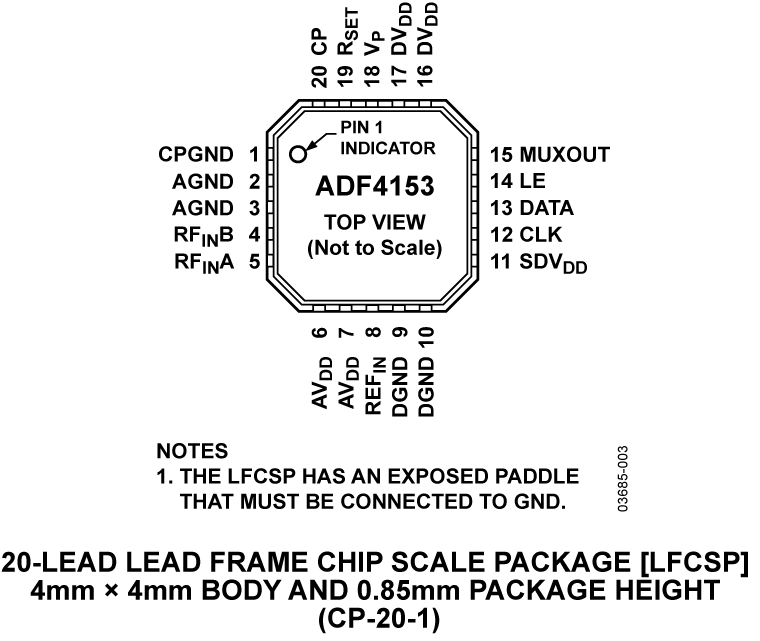

製品概要
ADF4153は、無線用受信機および送信機のダウンコンバージョンとアップコンバージョン部のローカルオシレータとして使われるフラクショナルN周波数シンセサイザです。これは、低ノイズのデジタル位相周波数検出器（PFD）、高精度のチャージ・ポンプ、プログラマブルなリファレンス分周器で構成されています。ΣΔベースのフラクショナル・インターポレータはプログラマブルなフラクショナルN分周を可能にします。全体の分周比NはINT、FRACとMODレジスタによって（N ＝（INT＋（FRAC/MOD）））で定義されます。また、4ビットのリファレンスカウンタ（Rカウンタ）で、 PFD入力におけるREFIN周波数を選択することができます。完全な位相ロックループ（PLL）は、このシンセサイザと外部ループフィルタと電圧制御発振器（VCO）を使用することで実現できます。シンプルな3線インターフェースによって内部のレジスタを制御できます。このICは2.7～3.3Vの電源で動作し、使用しないときにはパワーダウンさせることも可能です。
アプリケーション
- CATV装置
- 移動無線（GSM、PCS、DCS、WiMAX、SuperCell3G、CDMA、W-CDMA）向けの基地局
- 携帯電話機（GSM、PDC、DCS、CDMA、W-CDMA）
- ワイヤレスLAN、PMR
- 通信用テスト装置
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-873: ADF4xxx PLLシンセサイザ・ファミリーでのロック検出 (Rev. 0)12/6/2006PDF349 kB
-
AN-826: 2.xGHzのWiMAXダイレクト・コンバージョン・トランスミッタ (Rev. A)12/21/2005PDF569 kB
-
Ask the Applications Engineer - PLL Synthesizers (Rev. AN-30)12/6/2004PDF184 kB
-
UG-167: Evaluation Board for the ADF4153 Fractional-N PLL Frequency Synthesizer9/14/2015PDF250 kB
-
UG-161: PLL Frequency Synthesizer Evaluation Board9/14/2015PDF238 kB
-
UG-476: PLL Software Installation Guide8/10/2015PDF520 kB
-
PLL／シンセサイザ1/1/2000PDF
-
FAQ7/26/2017
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022PDF7 M
-
CN-0232: VCO 内蔵シンセサイザに別置シンセサイザを組み合わせてスプリアスを最小にする6/13/2012PDF239 kB
-
無人航空機の市場が抱える課題を克服する技術ソリューション1/10/2018
-
フェーズ・ロックド・ループ（PLL）回路の設計とデバッグ手法9/1/2013 アナログ・ダイアログ
-
Phase-Locked Loops for High-Frequency Receivers and Transmitters - Part 37/1/1999 アナログ・ダイアログ
-
高周波レシーバー／トランスミッタ向けのPLL【Part 2】5/1/1999 アナログ・ダイアログ
-
高周波レシーバー／トランスミッタ向けのPLL【Part 1】3/1/1999 アナログ・ダイアログ
ソフトウェア & システム
評価用ソフトウェア
ツールおよびシミュレーション
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
リファレンス・デザイン (1)
おすすめ製品
ADF4153 コンパニオン製品
推奨関連製品 Linear Regulators
- For high accuracy, 5V applications: ADP3334.
- For a step up, 3V to 5V regulator: ADP1613.
- For ultralow noise, 3V applications,150 mA output: ADP150.
- For ultalow noise, 3V applications, 200 mA output: ADP151.
推奨関連製品 Divide-by-4 Prescaler
- For a low noise, low power, fixed RF block: ADF5001.
推奨関連製品 Modulators/Demodulators
推奨関連製品 PLL Active Filter
