製品概要
機能と利点
- ADF4116：550MHz
- ADF4117：1.2GHz
- ADF4118：3.0GHz
- 電源電圧：＋2.7～＋5.5V
- 別のVpにより、3Vシステムの電圧調整幅が拡大
- デュアル係数プリスケーラ
ADF4116：8/9
ADF4117/ADF4118：32/33
- 3線式シリアル・インターフェース
- デジタル・ロック検出
- パワーダウン・モード
- 高速ロック・モード
製品概要

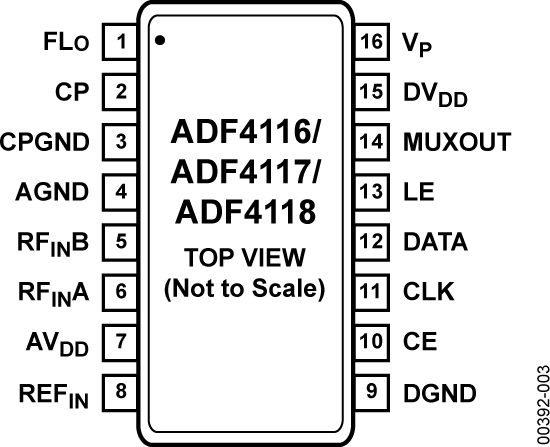

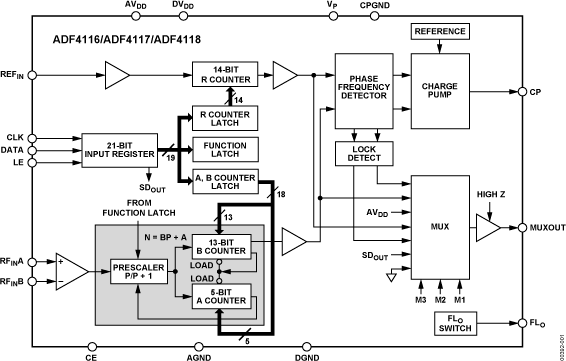

ADF4116/ADF4117/ADF4118は周波数シンセサイザで、ワイヤレス・レシーバ／トランスミッタのアップコンバージョン／ダウンコンバージョン部で局部発振器を実現します。この3つの製品は、ローノイズのデジタルPFD（位相周波数検出器）、高精度のチャージ・ポンプ、プログラマブルなリファレンス・デバイダ、プログラマブルなAカウンタとBカウンタ、およびデュアル係数プリスケーラ（P/P＋1）で構成されます。デュアル係数プリスケーラ（P/P＋1）にAカウンタ（5ビット）とBカウンタ（13ビット）を追加することで、Nデバイダ（N＝BP＋A）が実現します。さらに14ビットのリファレンス・カウンタ（Rカウンタ）により、PFD入力におけるREFIN周波数が選択可能です。シンセサイザを外付けのループ・フィルタおよびVCO（電圧制御発振器）と組み合わせて使用すれば、完全なPLL（フェーズ・ロック・ループ）になります。
すべてのオンチップ・レジスタは、シンプルな3線式インターフェース経由で制御します。
本品は2.7V（±10％）または5.5V（±10％）の電源電圧で動作し、使用しないときにはパワーダウンできます。
アプリケーション
- 移動通信基地局（GSM、PCS、DCS、W-CDMA）
- 携帯端末（GSM、PCS、DCS、W-CDMA）
- ワイヤレスLAN
- 通信機の試験装置
- CATV用チューナ
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
PLL／シンセサイザ1/1/2000
-
FAQ7/26/2017
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
-
Phase-Locked Loops for High-Frequency Receivers and Transmitters - Part 37/1/1999 アナログ・ダイアログ
-
高周波レシーバー／トランスミッタ向けのPLL【Part 2】5/1/1999 アナログ・ダイアログ
-
高周波レシーバー／トランスミッタ向けのPLL【Part 1】3/1/1999 アナログ・ダイアログ
ツールおよびシミュレーション
IBISモデル
IBS
ADF4116 IBIS Model
144.68 K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
おすすめ製品
ADF4116 コンパニオン製品
推奨 Linear Regulators
- For ultralow noise, 3V applications,150 mA output: ADP150.
- For a step up, 3V to 5V regulator: ADP1613.
- For ultalow noise, 3V applications, 200 mA output: ADP151.
- For high accuracy, 5V applications: ADP3334.
推奨 Divide-by-4 Prescaler
- For a low noise, low power, fixed RF block: ADF5001.
推奨 Modulators/Demodulators
推奨 PLL Active Filter
- For an ultralow noise, rail-to-rail amplifier: OP184.
