ADF4110

PLL(550MHz、プログラマブル・プリスケーラ/チャージ・ポンプ付き)、インテジャーN、シングル

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

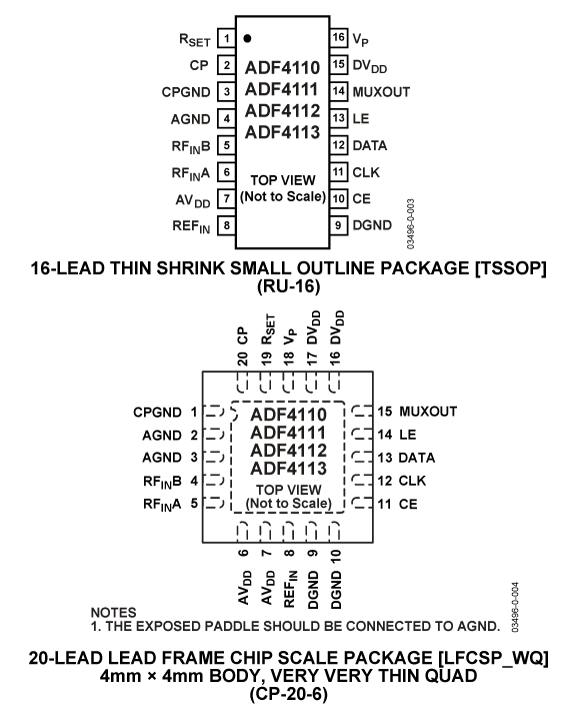

特長
  • ADF4110:550MHz
  • ADF4111:1.2GHz
  • ADF4112:3.0GHz
  • ADF4113:4.0GHz
  • 電源電圧:+2.7~+5.5V
  • 別のVpにより、3Vシステムの電圧調整幅が拡大
  • プログラマブルなデュアル係数プリスケーラ:8/9、16/17、32/33、64/65
  • プログラマブルなチャージ・ポンプ電流
  • プログラマブルなアンチバックラッシュ・パルス幅
  • 3線式シリアル・インターフェース
  • デジタル・ロック検出
  • パワーダウン・モード

製品概要
show more Icon

ADF4110ファミリーは周波数シンセサイザで、ワイヤレス・レシーバ/トランスミッタのアップコンバージョン/ダウンコンバージョン部で局部発振器を実現します。ADF4110ファミリーは、ローノイズのデジタルPFD(位相周波数検出器)、高精度のチャージ・ポンプ、プログラマブルなリファレンス・デバイダ、プログラマブルなAカウンタとBカウンタ、およびデュアル係数プリスケーラ(P/P+1)で構成されます。デュアル係数プリスケーラ(P/P+1)にAカウンタ(6ビット)とBカウンタ(13ビット)を追加することで、Nデバイダ(N=BP+A)が実現します。さらに14ビットのリファレンス・カウンタ(Rカウンタ)により、PFD入力におけるREFIN周波数が選択可能です。シンセサイザを外付けのループ・フィルタおよびVCO(電圧制御発振器)と組み合わせて使用すれば、完全なPLL(フェーズ・ロック・ループ)になります。

すべてのオンチップ・レジスタは、シンプルな3線式インターフェース経由で制御します。本品は2.7~5.5Vの電源電圧で動作し、使用しないときにはパワーダウンできます。

アプリケーション

  • 移動通信基地局(GSM、PCS、DCS、W-CDMA)
  • 携帯端末(GSM、PCS、DCS、W-CDMA)
  • ワイヤレスLAN
  • 通信機の試験装置
  • CATV装置

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADF4110

ADF4110評価用ボード

zoom

EVAL-ADF4110

ADF4110評価用ボード

製品の詳細

このページには、プログラマブル・プリスケーラとチャージ・ポンプを使ったADF4110シングル、インテジャーN、550MHz PLLの評価に使用される評価用ボードのオーダー情報が記載されています。

この評価用ボードにはPCに接続するためのSDPコントローラ・ボードが必要です。SDPコントローラ・ボードを、USB 2.0を介してPCに接続します。評価用ボードをSDPコントローラ・ボードに接続します。評価用ボードをPCに直接接続することはできません。PCで実行されている評価用ソフトウェアは、SDPコントローラ・ボードを介して、評価用ボードと通信します。SDPコントローラ・ボードは、以下のオーダー・ガイドに記載の別売り品(EVAL-SDP-CS1Z)となります。SDPコントローラ・ボードをこれまでに購入されていない場合は、包括的な評価セットアップを確実にするため、是非ご購入ください。
