製品概要
機能と利点
- 内部DDSクロック速度：400MSPS
- 10ビットD/Aコンバータを内蔵
- 32ビットのチュニング・ワード
- 位相ノイズ：－120dBc/Hz以下＠1kHzオフセット（DAC出力）
- 優れたダイナミック性能
- SFDR：75dB以上＠160MHz（±100 kHzオフセット）AOUT
- シリアルI/O制御
- 電源電圧：1.8V
- ソフトウェアとハードウェア制御によるパワーダウン
- 48ピンTQFP/EPパッケージ
- PLL REFCLK逓倍器（4～20倍）
- 1 個の水晶で駆動可能な内部発振器
- 位相変調機能
- 複数チップの同期が可能
製品概要
AD9859は、最大400GSPSまで動作する10ビットDACを内蔵したダイレクト・デジタル・シンセサイザ（DDS）です。AD9859では、高度なDDS技術と内蔵の高速高性能D/Aコンバータの組み合わせにより、デジタル的に設定可能で、かつ周波数即応性に優れた最大200MHzまでのアナログ出力正弦波を発生させる完璧な高周波シンセサイザ機能を構成しています。
AD9859は、高速な周波数ポッピングとファイン・チューニングの分解能（32ビット周波数チューニング・ワード）を提供できるように設計されています。周波数チューニングとコントロール・ワードはシリアルI/Oポートを介してAD9859にロードされます。
AD9859は、工業用拡張温度範囲－40℃～＋105℃にわたっての動作が仕様規定されています。
アプリケーション
- 即応性に優れたLO 周波数合成
- プログラマブルなクロック発生器
- テスト装置および計測装置
- 商業用無線およびアマチュア無線の励振器
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
AN-1389: リード・フレーム・チップ・スケール・パッケージ（LFCSP）のリワーク推奨手順1/25/2016
-
AN-769: Generating Multiple Clock Outputs from the AD9540 (Rev. 0)2/14/2015
-
AN-557: An Experimenter's Project: (Rev. 0)2/14/2015
-
AN-237: Choosing DACs for Direct Digital Synthesis2/14/2015
-
AN-423: Amplitude Modulation of the AD9850 Direct Digital Synthesizer2/14/2015
-
AN-823: Direct Digital Synthesizers in Clocking Applications Time (Rev. 0)2/14/2015
-
AN-605: Synchronizing Multiple AD9852 DDS-Based Synthesizers (Rev. 0)2/14/2015
-
AN-939: 高い周波数のRF出力信号が得られるAD9912のスーパーナイキスト動作 (Rev. 0)11/16/2010
-
AN-953: プログラマブルなモジュラスを採用したダイレクト・デジタル・シンセシス（DDS） (Rev. 0)3/27/2008
-
AN-927: スプリアスとDDS / DACやその他の発生源（スイッチング電源など）との関係の判定 (Rev. 0)7/12/2007
-
AN-843: AD5933によるラウドスピーカーのインピーダンス・プロファイルの測定 (Rev. A)6/27/2007
-
AN-837: DAC再生フィルタ性能とDDS採用時のクロック・ジッタ性能の関係 (Rev. 0)12/28/2006
-
AN-851: A WiMax Double Downconversion IF Sampling Receiver Design (Rev. 0)7/26/2006
-
AN-847: AD5933を使用した接地インピーダンス・プロファイルの測定 (Rev. 0)6/20/2006
-
AN-772: リード・フレーム・チップ・スケール・パッケージ（LFCSP）の設計および製造ガイド2/1/2006
-
AN-345: 低周波回路と高周波回路のグラウンド設計12/6/2004
-
AN-632: Provisionary Data Rates Using the AD9951 DDS as an Agile Reference Clock for the ADN2812 Continuous-Rate CDR (Rev. 0)9/25/2003
-
AN-342: 高速性と高精度を同時に実現するアナログ信号処理 (Rev. 0)10/10/2002
-
AN-280: ミックスド・シグナル（デジタル・アナログ混在）回路の技術10/10/2002
-
AN-419: 全機能内蔵ダイレクト・デジタル・シンセサイザAD9850のためのデスクリート、低位相ノイズ、125MHzクリスタル発振器 (Rev. 0)10/2/2002
-
AN-587: 複数のAD9850 / AD9851 DDSベースのシンセサイザを同期させる (Rev. 0)9/26/2002
-
AN-543: High Quality, All-Digital RF Frequency Modulation Generation with the ADSP-2181 and the AD9850 DDS9/12/2002
-
• AN-543 - Monaural FM Transmitter
DSP -
• AN-543 - Stereo FM Transmitter
DSP
-
FAQ7/26/2017
-
Video Portables and Cameras Get HDMI Outputs4/13/2007
-
Improved DDS Devices Enable Advanced Comm Systems9/1/2006
-
ADI Buys Korean Mobile TV Chip Maker6/7/2006
-
The Year of the Waveform Generator12/1/2005
-
DDS Applications9/26/2005
-
Synchronized Synthesizers Aid Multichannel Systems9/20/2005
-
DDS IC Initiates Synchronized Signals7/20/2005
-
Digital Waveform Generator Provides Flexible Frequency Tuning for Sensor Measurement12/7/2004
-
DDS Simplifies Polar Modulation8/5/2004
-
DDS Design5/13/2004
-
Integrated DDS Chip Takes Steps To 2.7 GHz4/28/2004
-
Speedy A/Ds Demand Stable Clocks3/22/2004
-
DDS IC Plus Frequency-To-Voltage Converter Make Low-Cost DAC2/5/2004
-
Simple Circuit Controls Stepper Motors1/8/2004
-
Two DDS ICs Implement Amplitude-shift Keying12/25/2003
-
DDS Circuit Generates Precise PWM Waveforms10/2/2003
-
DDS Device Produces Sawtooth Waveform7/10/2003
-
400-MSample DDSs Run On Only +1.8 VDC12/1/2002
-
Digital Potentiometers Vary Amplitude In DDS Devices5/29/2000
-
DDS Device Provides Amplitude Modulation9/2/1999
-
デジタル無線レシーバー設計の基礎（無線入門）3/6/1998
-

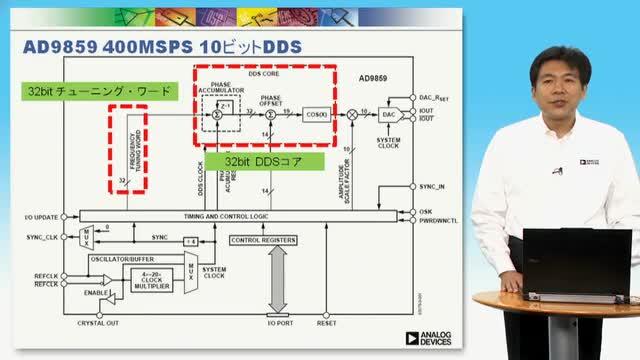

AD9859 400MSPS 10 ビット ダイレクト・デジタル・シンセサイザ11/28/2018
ツールおよびシミュレーション
設計ツール
ADIsimDDS（ダイレクト・デジタル・シンセサイザ）評価ツール ー ベータ版
ADIsimDDS は、選択したデバイスの総合的な性能を数式に基づいてモデル化し、表示します。リファレンス・クロック周波数と所望の出力周波数を入力すると、ADIsimDDS が必要な FTW を計算します。また、総合的なスペクトル性能の推定値をモデル化できるため、外付け再生フィルタの効果を確認できます。
