製品概要

機能と利点

  • JESD204Aにコード化されるシリアル・デジタル出力
  • SNR=73.7dBFS@70MHz / 80MSPS
  • SNR=71.7dBFS@70HMz / 155MSPS
  • SFDR=92dBc@70MHz / 80MSPS
  • SFDR=92dBc@70MHz / 155MSPS
  • 低消費電力:80MSPSで423mW、155MSPSで567mW
  • 1.8V電源動作
  • IFサンプリング周波数:250MHzまで
  • 入力クロック分周器(1~8分周)を内蔵
  • 入力ノイズ:-148.6dBFS@AIN=180MHz、80MSPS
  • 入力ノイズ:-150.3dBFS@AIN=180MHz、155MSPS
  • ADC用プログラマブル電圧リファレンスを内蔵
  • 柔軟なアナログ入力範囲:1.4V p-p~2.1V p-p
  • ADCクロックのデューティ・サイクル・スタビライザを内蔵

詳細はデータシートをご参照ください。

製品概要

JESD204についての詳細情報は、www.analog.com/jesd204.を参照してください。

AD9644は、デュアル、14ビット、80MSPSまたは155MSPSのA/Dコンバータ(ADC)で、高速シリアル出力インターフェースを備えています。

AD9644は、高性能、低価格、小型、多機能が必要とされる通信アプリケーションをサポートするように設計されています。JESD204Aの高速シリアル・インターフェースは、ボード上の必要経路を削減し、通常受信用デバイスに必要とされているよりも少ないピン数を実現します。

デュアルのADCコアはマルチステージの差動パイプライン・アーキテクチャを採用し、出力誤差補正ロジックを内蔵しています。各ADCは、ユーザー選択可能な、多様な入力範囲をサポートする広帯域差動サンプル・アンド・ホールド・アナログ入力アンプを持っています。リファレンス電圧を内蔵しているためデザインが容易です。デューティ・サイクル・スタビライザは、ADCへのクロック・デューティ・サイクルの変動を補償して、優れた性能を維持します。

デフォルトでのADC出力データは、2つの外部JESD204Aシリアル出力ポートへ直接出力することができます。これらの出力はCML電圧レベルとなっています。2つのモードがサポートされており、出力のコード・データは、1つのデータ・リンクもしくは2つのデータ・リンクのどちらかで送られます。(L=1;F=4 またはL=2;F=2)それぞれの同期入力(DSYNC)はチャンネルごとに提供されます。

柔軟なパワーダウン・オプションは、必要に応じて大幅な省電力を可能にします。

セットアップと制御は、3線のSPI互換シリアル・インターフェースを介して行います。

AD9644は、48ピンLFCSPパッケージを採用し、-40℃~+85℃の標準工業用温度範囲にわたって仕様規定されています。

アプリケーション

  • 通信関連
  • ダイバーシティ無線システム
  • マルチモード・デジタル・レシーバ(3G及び4G)
    GSM、EDGE、WCDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
  • I/Q復調システム
  • スマート・アンテナ・システム
  • 汎用ソフトウェア無線
  • ブロードバンド・データ・アプリケーション
  • 超音波装置

製品のハイライト

  1. 内蔵PLLは、単一のサンプリング・クロックでの使用を可能とし、PLLはADCのサンプリング・クロックをデータ・レート・クロックに対応するまでの逓倍を行います。
  2. 構成可能なJESD204A出力ブロックは、チャンネルあたり最大1.6Gbpsまでサポートし、2つの出力モードは、各ADCの専用データ・リンク、または両方のADCで共用する1つのデータ・リンクをサポートします。
  3. 独自の差動入力により、最大250MHzまでの入力周波数で優れたSNR性能を維持。
  4. 1.8V単電源で動作。
  5. 標準シリアル・インターフェース(SPI)は、製品の数々の機能、データ・フォーマット(オフセットバイナリ、2の補数またはグレー・コード)、クロック・デューティ・サイクル・スタビライザの有効化、パワーダウン、テストモード、電圧リファレンス・モード、シリアル出力構成など、をサポートします。

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

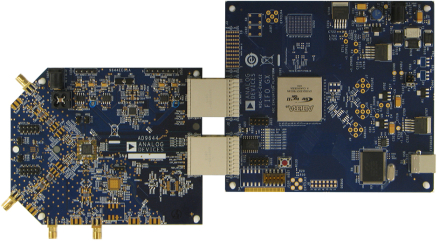

評価キット (1)

ドキュメント

ツール

Virtual Eval(仮想評価、 ベータ版)

Virtual Evalは、ADC、DAC、およびその応用製品評価を支援するウェブベースの設計ツールです。アナログ・デバイセズのサーバ上にあるモデルを使用して、重要な部品の性能特性をわずか数秒でシミュレートします。使用時は、入力トーンや外部ジッタなどの動作条件のほか、ゲインやデジタル・ダウンコンバージョンといったデバイス機能を設定してください。ノイズ、歪み、分解能、FFT、タイミング図、周波数応答プロット、その他さまざまな性能特性を確認することができます。

VirtualEval

設計ツール

Visual Analog

VisualAnalog™は、高速ADCの選択や評価を行う設計者向けに、強力なシミュレーション/データ解析ツール・セットとユーザ・フレンドリなグラフィカル・インターフェースを組み合わせたソフトウェア・パッケージです。

ADIsimRF

アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。

おすすめ製品

AD9644 互換製品

推奨製品 Clock Drivers

推奨製品 Driver Amplifiers

推奨製品 VGA's

  • For an ultralow distortion, IF dual channel VGA: AD8376.
  • For an independent, dual channel, digitally controlled VGA: AD8372.
