製品概要

機能と利点

  • 1.8V電源動作
  • 低消費電力:チャンネルあたり115mW@125MSPS、スケーラブルな消費電力オプション付
  • SNR=71dBFS(ナイキスト周波数まで)
  • SFDR=93dBc@70MHz
  • DNL誤差:
    -0.1LSB~+0.2LSB(typ)、
    INL誤差:±0.4LSB(typ)
  • シリアルLVDS(ANSI-644、ディフォルト)、低消費、削減信号オプション(IEEE1596.3と同様)
  • 650MHzのフル・パワー・アナログ帯域幅
  • 入力電圧範囲:2V p-p
  • 詳細はデータシートをご参照ください。

製品概要

AD9635は、サンプル&ホールド回路内蔵のデュアル12ビット80MSPS / 125MSPSのA/Dコンバータ(ADC)であり、低価格、低消費電力、小型で使い易く設計されています。この製品は、最大125MSPSまでの変換レートで動作し、小型パッケージ・サイズを重要とするアプリケーション向けに、並外れたダイナミック性能と低消費電力化に関して最適化されています。

このADCは、フル性能動作のために1.8Vの単電源とLVPECL- / CMOS- / LVDS-互換のサンプル・クロック・レートを必要とします。ほとんどのアプリケーションでは、外付けのリファレンス電圧またはドライバ部品を必要としません。

このADCは、適切なLVDSシリアル・データ・レートを得るために、サンプル・レート・クロックを自動的に逓倍します。出力上のデータをキャプチャするためのデータ・クロック出力(DCO)と、新しい出力バイトを通知するためのフレーム・クロック出力(FCO)を備えています。各チャンネル独立したパワーダウン機能もサポートしており、AD9635、全チャンネル、フルパワー・ダウン時の消費電力は2 mW(typ)以下となります。このADCは、プログラマブルな出力クロック、データ・アライメントおよびデジタル・テスト・パターン発生器など、柔軟性を最大化しシステム・コストを最小化するような設計のための、いくつかの特長を備えています。デジタル・テスト・パターンとしては、決まった擬似乱数パターンを含んでおり、カスタムのユーザー定義のテスト・パターンもシリアル・ポート・インターフェース(SPI)を介して入力することも可能です。

AD9635はRoHS準拠、32ピンLFCSPパッケージを採用しています。仕様は工業温度範囲-40℃~+85℃にわたって規定されています。またこの製品はUS特許によって保護されています。

製品のハイライト

  • 小型フットプリント:2個のADCを小型の省スペース・パッケージに収容
  • 低消費電力:AD9635はチャンネルあたり115mW@125MSPS、スケーラブルな消費電力オプション付
  • AD9645(14ビット、デュアルADC)とピン互換
  • 使い易さ:最大500MHzの周波数で動作するデータ・クロック出力(DCO)とダブル・データ・レート(DDR)動作をサポート
  • ユーザー・フレキシビリティ:SPI制御は、特別なシステムの要求に合致するための広範囲で柔軟な機能を提供

アプリケーション

  • 通信関連
  • ダイバーシティー無線システム
  • マルチモード・デジタル・レシーバ:
    GSM、EDGE、W-CDMA、LTE、
    CDMA2000、WiMAX、TD-SCDMA
  • I/Q復調システム
  • スマート・アンテナ・システム
  • ブロードバンド・データ・アプリケーション
  • バッテリ駆動の計測機器
  • ハンドヘルド・スコープ・メータ
  • ポータブル医用画像処理と超音波装置
  • レーダ / LIDAR(レーザ光レーダ)

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

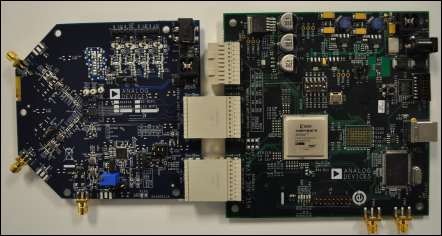

評価キット (1)
