AD9266

A/Dコンバータ、16 ビット、20 /40 /65 /80 MSPS、1.8 V

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$35.95
機能
  • 1.8Vのアナログ電源動作
  • 1.8V~3.3Vの出力デジタル用電源
  • SNR
    77.6dBFs@9.7MHz入力
    71.1dBFs@200MHz 入力
  • SFDR
    93dBc@9.7MHz入力
    80dBc@200MHz 入力
  • 低い消費電力:
    56mW@20MSPS
    113mW@80MSPS
  • 700MHz帯域幅を持つ差動入力
  • 詳細はデータシートを参照してください
AD9266-EPは、防衛および宇宙航空アプリケーション(AQEC)をサポートします。
  • AD9266-EPデータシート(英語pdf)はこちらからダウンロードできます。
  • ミリタリ温度範囲:−55℃~+125℃
  • 製造ベースラインにて制御
  • PCN(製品変更通知)を強化
  • 品質データは要求に応じて入手可能
  • DSCC図面番号:V62/12660
製品概要
show more Icon

AD9266は、1.8V単電源動作、20MSPS/40MSPS/65MSPS/80MSPSの16ビット・モノリシック、シングル・チャンネルのA/Dコンバータ(ADC)です。この製品は、高性能サンプル&ホールド回路とリファレンス電圧を内蔵しています。

この製品では、80MSPSのデータ・レートで16ビット精度を提供し、全動作温度範囲でノー・ミスコードを保証するための出力誤差補正ロジックを内蔵するマルチステージ差動パイプライン・アーキテクチャを採用しています。

このADCは、プログラマブルなクロック、データ・アライメントおよびデジタル・テスト・パターン発生器など、柔軟性を最大化しシステム・コストを最小化するような設計のための、いくつかの特長を備えています。デジタル・テスト・パターンとしては、決まった擬似乱数パターンを含んでおり、カスタムのユーザー定義のテスト・パターンもシリアル・ポート・インターフェース(SPI)を介して入力することも可能です。

選択可能な内部の1~8デバイダー比を備えた差動のクロック入力により、すべての内部変換サイクルが制御されます。オプションのデューティ・サイクル・スタビライザ(DCS)は、クロック・デューティ・サイクルの大きな変動を補償して、ADC全体にわたって優れた性能を維持します。

インターリーブ(交互出力)・デジタル出力データは、オフセット・バイナリ、グレイ・コードまたは2の補数フォーマットで出力されます。データ・クロック出力(DCO)は、受信側ロジックに確実に適合したラッチ・タイミングで提供されます。1.8Vと3.3VのCMOSレベルの両方がサポートされています。

AD9266は、32ピン、RoHS対応LFCSPパッケージを採用し、-40℃ ~ +85℃の工業用温度範囲にわたって仕様が規定されています。

製品のハイライト

  1. AD9266は1.8Vのアナログ単電源で動作し、1.8V ~ 3.3Vロジック・ファミリーに対応するためのデジタル出力ドライバ電源が分離されています。
  2. サンプル&ホールド回路は、最大200MHzまでの入力周波数に対して優れた性能を維持し、低価格、低消費および使い易く設計されています。
  3. 標準シリアル・ポート・インターフェース(SPI)は、出力データ・フォーマット、内部クロック・デバイダー、パワーダウン、DCOおよびデータ出力(D15_D14~D1_D0)のタイミング、オフセット調整、電圧リファレンス・モードなどのような各種の製品機能をサポートします。
  4. AD9266は32ピンRoHS対応LFCSPにパッケージされており、10ビットADCのAD9609、12ビットADCのAD9629、14ビットADCのAD9649とピン互換性を持っているので、20MSPS~80MSPSのサンプリングで10ビット~16ビット分解能のコンバータ間において簡単に設計移行が可能となっています。

アプリケーション

  • 通信関連
  • ダイバーシティー無線システム
  • マルチモード・デジタル・レシーバ:
    GSM、EDGE、WCDMA、LTE、CDMA2000、WiMax、TD-SCDMA
  • スマート・アンテナ・システム
  • バッテリ駆動の計測機器
  • ハンドヘルド・スコープ・メータ
  • 携帯用医用画像処理
  • 超音波装置
  • レーダ/LIDAR(レーザ光レーダ)
  • PET/SPECT画像処理

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$35.95

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD9266BCPZ-20
  • HTML
  • HTML
AD9266BCPZ-40
  • HTML
  • HTML
AD9266BCPZ-65
  • HTML
  • HTML
AD9266BCPZ-80
  • HTML
  • HTML
AD9266BCPZRL7-20
  • HTML
  • HTML
AD9266BCPZRL7-40
  • HTML
  • HTML
AD9266BCPZRL7-65
  • HTML
  • HTML
AD9266BCPZRL7-80
  • HTML
  • HTML
AD9266TCPZ-65EP
  • HTML
  • HTML
AD9266TCPZRL7-65EP
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 2

reference details image

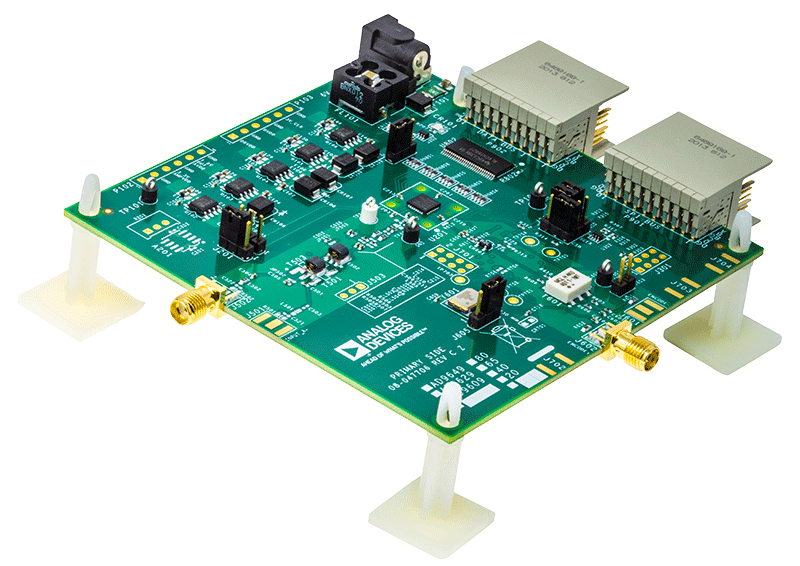

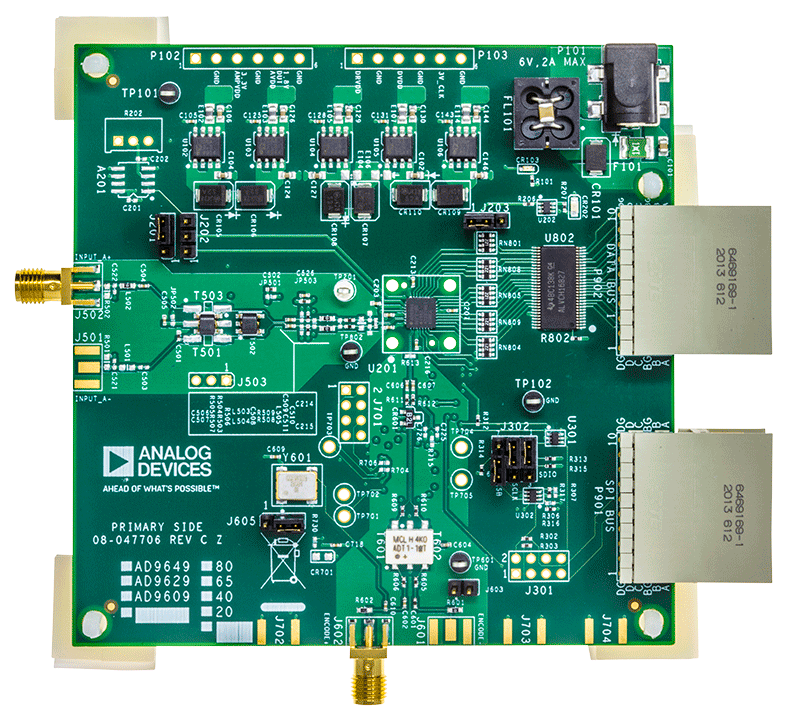

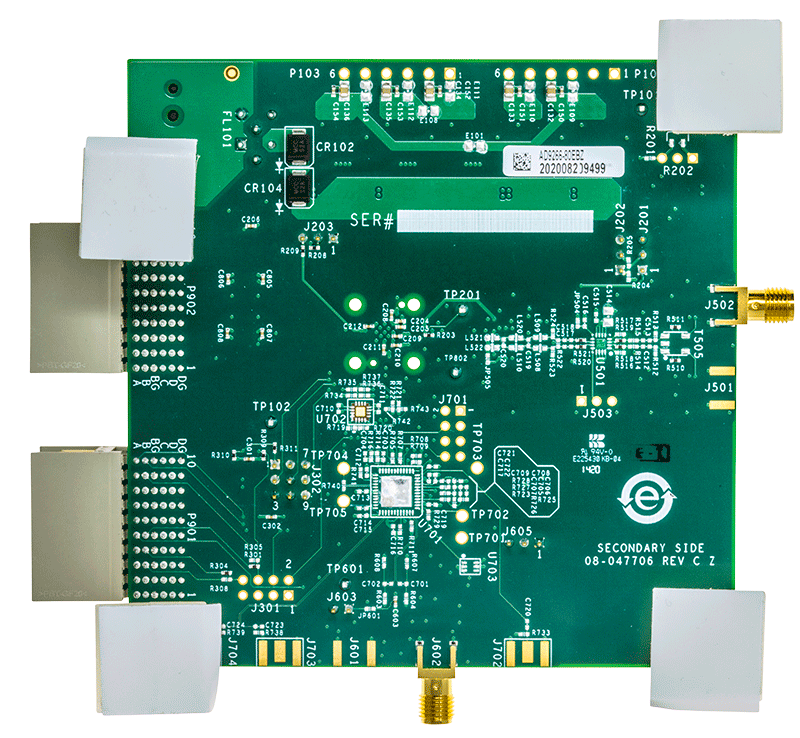

EVAL-AD9266

AD9266 Evaluation Board

zoom

EVAL-AD9266

AD9266 Evaluation Board

AD9266 Evaluation Board

製品の詳細

This page contains evaluation board documentation and ordering information for evaluating the AD9266.

The AD9266-80EBZ is an evaluation board for the AD9266, single 16-bit ADC. This reference design provides all of the support circuitry to operate devices in their various modes and configurations, It is designed to interface directly with the HSC-ADC-EVALCZ data capture card, allowing users to download captured data for analysis. The Visual Analog software package, which is used to interface with the device’s hardware, allows users to download captured data for analysis with a user-friendly graphical interface. The SPI controller software package is also compatible with this hardware and allows the user to access the SPI programmable features of the AD9266.

The AD9266 data sheet provides additional information related to device configuration and performance and should be consulted when using these tools. All documents and Visual Analog and SPI Controller are available at the High Speed ADC Evaluation Boards page. For additional information or questions, please email highspeed.converters@analog.com.

reference details image

HSC-ADC-EVALCZ

FPGAベースのデータ・キャプチャ・キット

zoom

HSC-ADC-EVALCZ

FPGAベースのデータ・キャプチャ・キット

FPGAベースのデータ・キャプチャ・キット

機能と利点

  • FIFO深さ:64kB
  • シングル/マルチ・チャンネルADCで動作
  • VisualAnalog® ソフトウェアで使用
  • Virtex-4 FPGAベースのキット
  • ADCの評価ボードによってはインターフェース用のアダプタが必要になる場合があります。
  • 各チャンネルによりSPI制御 最大644 MSPS SDR / 800MSPS DDRのエンコード・レートでのプログラムが可能
  • 各チャンネルはDDRのエンコード・レート

製品の詳細

HSC-ADC-EVALCZ 高速コンバータ評価用プラットフォームは、アナログ・デバイセズの高速 A/D コンバータ(ADC)評価用ボードからのデジタル・データのブロックをキャプチャする FPGA ベースのバッファ・メモリ・ボードを使用しています。このボードは、USB ポートを介して PC に接続し、VisualAnalog® とともに使用して、高速 ADC の性能を短時間で評価します。この評価用キットはセットアップが容易です。その他の必要な装置には、アナログ・デバイセズの高速 ADC 評価用ボード、信号源、クロック源などがあります。キットを接続して電源を投入すると、PC で即座に評価することができます。
