AD8370

製造中

可変ゲイン・アンプ、デジタル制御、750MHz

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 帯域幅：低周波数～750MHz（＠－3dB）
  • 出力1dB圧縮ポイント：＋15.8dBm（＠70MHz）
  • ノイズ指数7dB
  • パワーダウン機能
    単電源動作：3～5.5V
  • 完全差動の入力・出力
  • 3線式シリアル・デジタル・インターフェース
  • ピン選択可能な2種類のゲイン・レンジ
    低レンジ：－11～＋17dB
    高レンジ：＋6～＋34dB
  • 出力3次インターフェース：＋35dBm（＠70MHz）

AD8370は、通信インフラ機器内のIF周波数で使用するように設計された高性能のデジタル制御可変ゲイン・アンプです。

AD8370は、3線式デジタル・インターフェースによって制御される2種類のゲイン制御範囲を備え、最大レシーバ感度が得られる優れたゲイン制御を実現できます。

AD8370は、70 / 140 / 190 / 240 / 380MHzの一般ワイヤレスIF周波数で動作するように完全に仕様規定しています。高出力圧縮および優れたゲイン制御の調整機能を備えているため、AD8370は、GSM / CDMA2000 / W-CDMA携帯電話基地局用のデジタル・レシーバAGC回路での使用に最適です。

AD8370は、高度なシリコン・バイポーラ・プロセスで製造されており、3～5Vの単電源で動作します。16ピンの薄型シュリンク・スモール・アウトライン・パッケージ（TSSOP）で供給されており、－40～＋85℃で完全に仕様規定しています。

入手性

サンプル（AD8370ARU）および評価用ボードがあります。製品番号AD8370-EVALでご注文ください。

その他のワイヤレスVGA製品：

AD8367：45dBで500MHzのシングルエンド・アナログ制御VGA
AD8369：45dBで600MHzの差動3dBステップのデジタル制御VGA
AD8370
可変ゲイン・アンプ、デジタル制御、750MHz

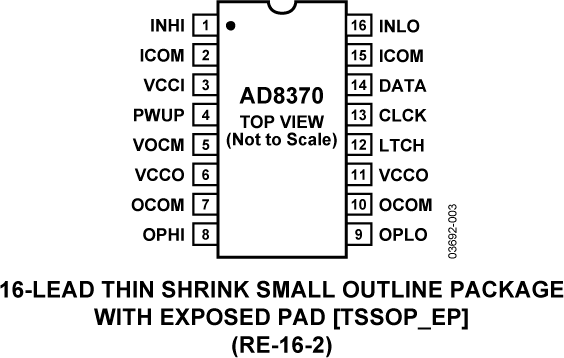

AD8370-fbl AD8370-pc
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

アプリケーション・ノート 1

技術記事 1

評価用設計ファイル 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 2

AD8370 Digital VGA Evaluation Board Controller Software



AD8370 Evaluation Board Software



ツールおよびシミュレーション

ADIsimRF

ADIsimRFは使いやすいRFシグナル・チェーン計算ツールです。最大50段までのシグナル・チェーンについて、カスケード・ゲイン、ノイズ、歪み、消費電力を計算し、プロット、エクスポートが可能です。ADIsimRFには、アナログ・デバイセズのRFおよびミックスド・シグナル部品のデバイス・モデルの広範なデータ・ベースも含まれています。

ツールを開く

ADIsimPLL™

ADIsimPLLは、アナログ・デバイセズの新しい高性能PLL製品の迅速で信頼性の高い評価を可能にします。これは、現在利用できる最も包括的なPLLシンセサイザ設計およびシミュレーション・ツールです。実施されるシミュレーションには、PLL性能に影響を与える重要な非線形効果がすべて含まれます。ADIsimPLLは、設計プロセスから1回以上の反復作業を削除し、設計から市場投入までの時間を短縮します。

ツールを開く

Keysight Genesys向けのSys-Parameterモデル

Sys-Parameterモデルは、デバイスの直線性と非直線性を明らかにするP1dB、IP3、ゲイン、ノイズ指数、リターン損失などの挙動パラメータを提供します。

ツールを開く

Sパラメータ 1

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-AD8370

AD8370（750MHzデジタル制御可変ゲイン・アンプ（VGA））の性能評価

今すぐ購入 詳細を表示

機能と利点

製品詳細

AD8370-ACE-EVALZ評価用ボードでは、SDP-Sインターフェース・ボードを使用することで、Microsoft® Windows® PCのUSBポートを介してAD8370を手動制御できます。

AD8370の詳細については、AD8370のデータシートを参照してください。AD8370-ACE-EVALZ評価用ボードを使用する際は、このユーザ・ガイドと併せてAD8370のデータシートを参照してください。
EVAL-AD8370
AD8370（750MHzデジタル制御可変ゲイン・アンプ（VGA））の性能評価

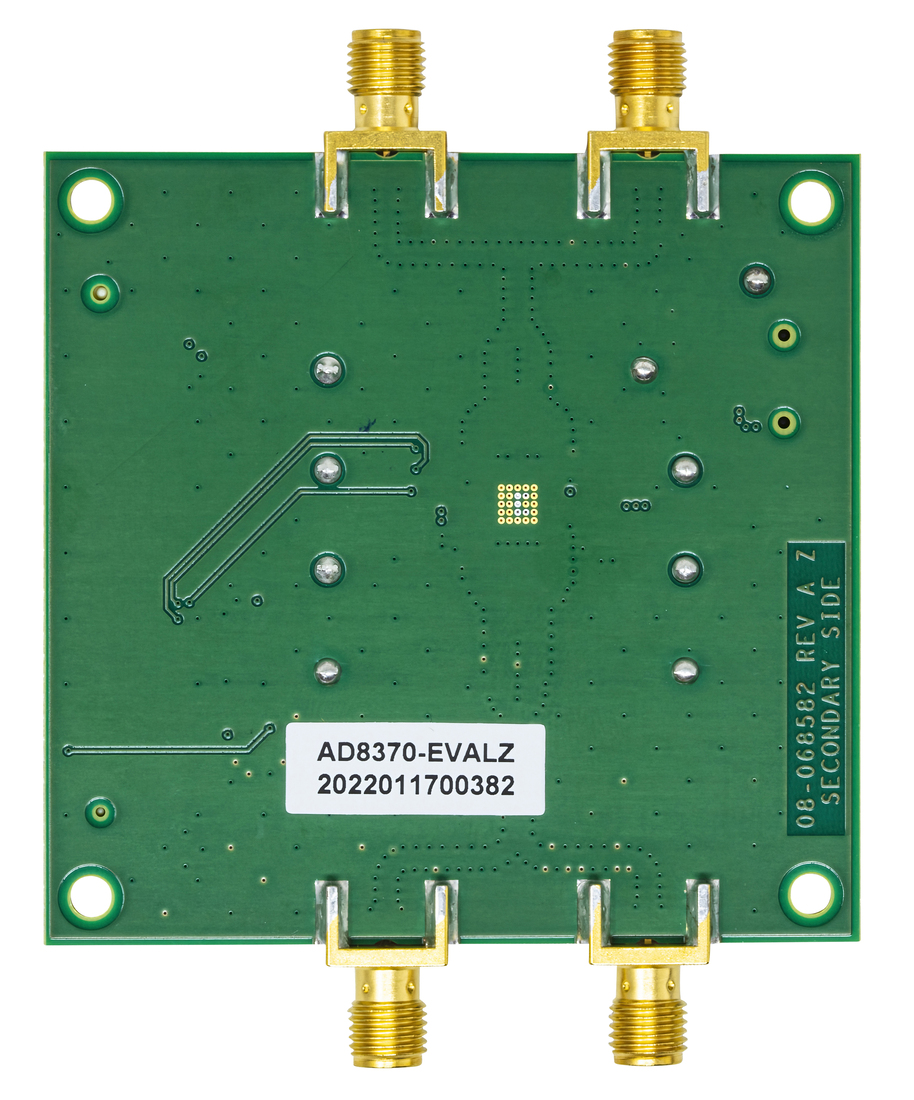

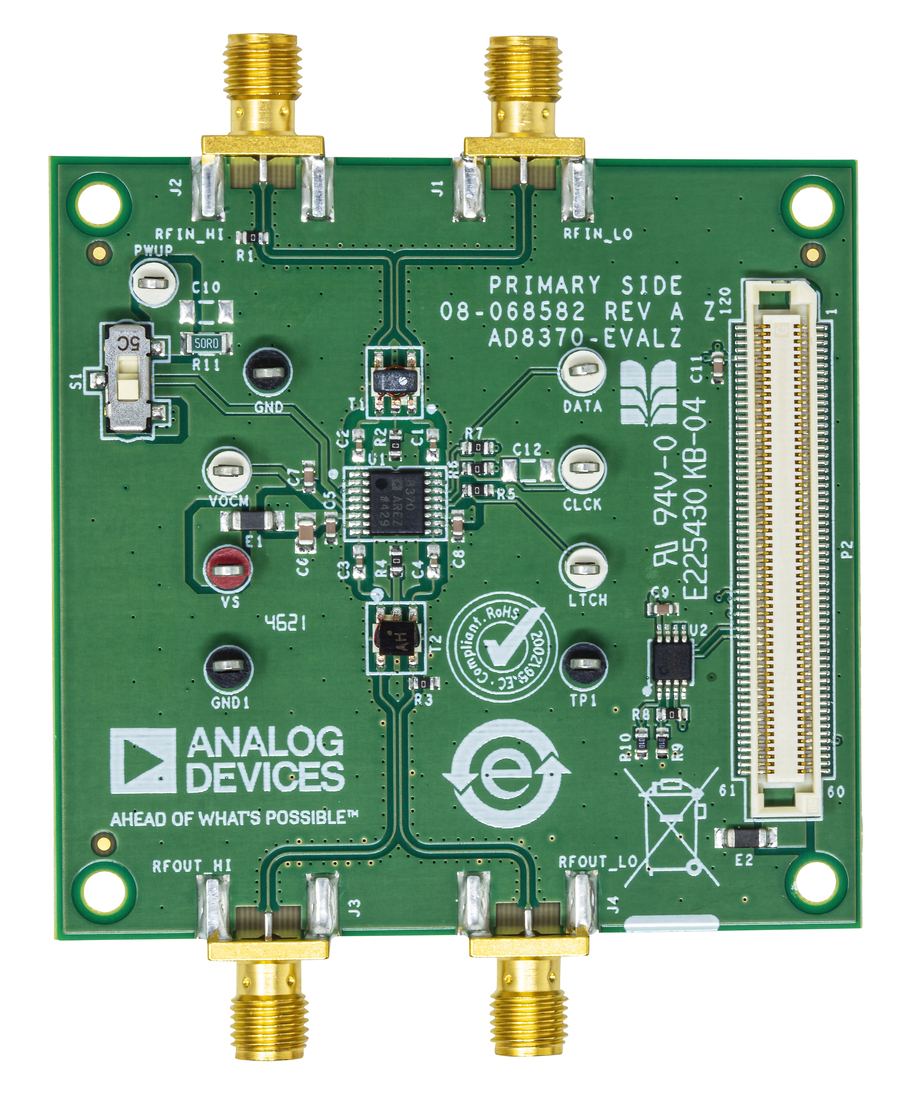

AD8370-EVALZ Board Photo Angle View AD8370-EVALZ Board Photo Top View AD8370-EVALZ Board Photo Bottom View
