製品概要
機能と利点
- 広帯域：600MHz（－3dB帯域幅）
- デジタルでのゲイン制御（3dBステップ）
- 4ビット・パラレルまたは3線シリアル・インターフェース
- ゲイン制御範囲：45dB（最大ゲイン：40dB）
- ゲイン平坦性：380MHz以上、信号帯域幅20MHzに渡っては0.2dB以下
- 高い直線性、出力IP3：19、5dBm＠70MHz
- シングルエンド200Ω入力と出力インピーダンス
- 小型フットプリントの16ピンTSSOPパッケージ
製品概要
AD8369は、高性能のデジタル制御可変ゲイン・アンプであり、セルラ・レシーバ内のIF周波数で使用できるように設計されています。
このデバイスは、パラレルまたは3線式シリアル制御のいずれかに設定できる4ビット・デジタル制御のゲイン制御インターフェースを備えています。ゲイン制御レンジは、全体で45dBになり、3dBの単位で調整可能です。
AD8369は、デジタルIFレシーバでの使用に最適で、70/140/190/240/380MHzの一般IF周波数で動作するように完全に仕様規定しています。ゲインの安定性と平坦性は、380MHzで20MHzのチャンネル帯域幅にわたって0.1dB未満です。低歪みと200Ω（または1KΩ）を駆動する能力を備えるAD8369は、高IFゲインの制御エレメントとして最適な配置と柔軟性を実現しています。
AD8369は、高度なシリコン・バイポーラ・プロセスで製造されており、3～5Vの単電源で動作し、省スペースの16ピン薄型シュリンク・スモール・アウトライン・パッケージ（TSSOP）を採用し、－40～＋85℃の温度範囲で完全に仕様規定されています。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

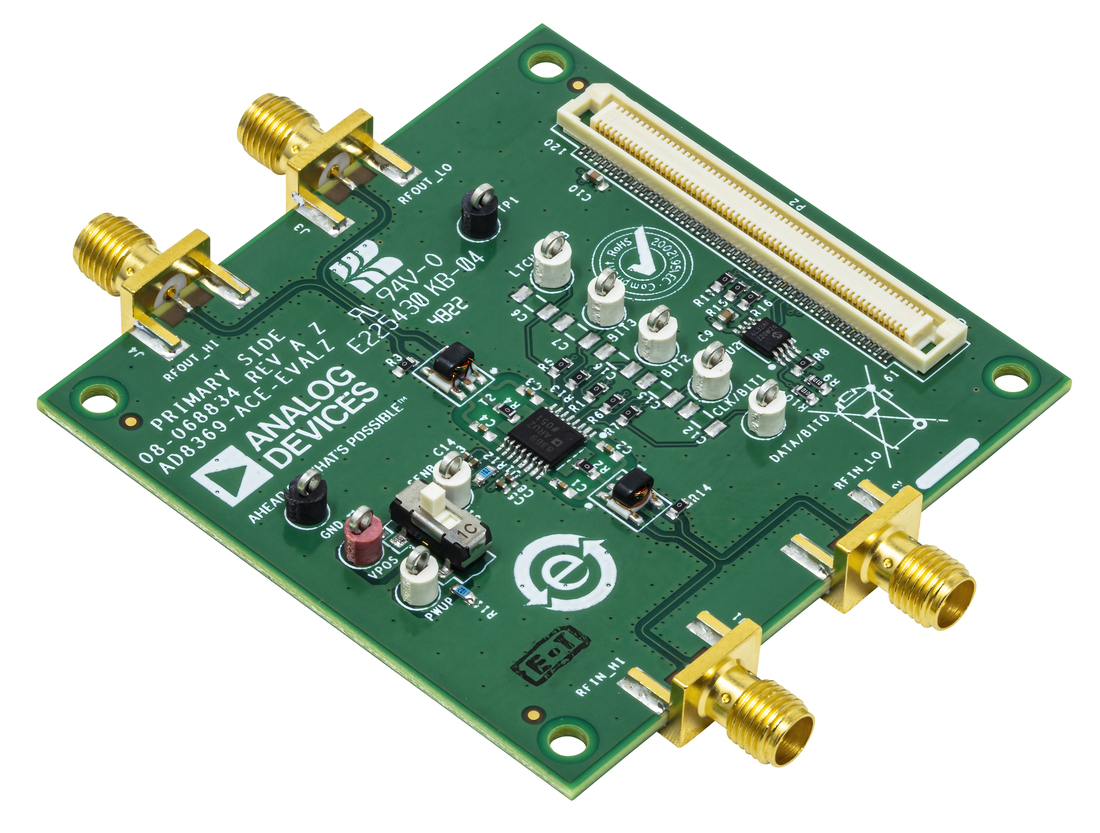

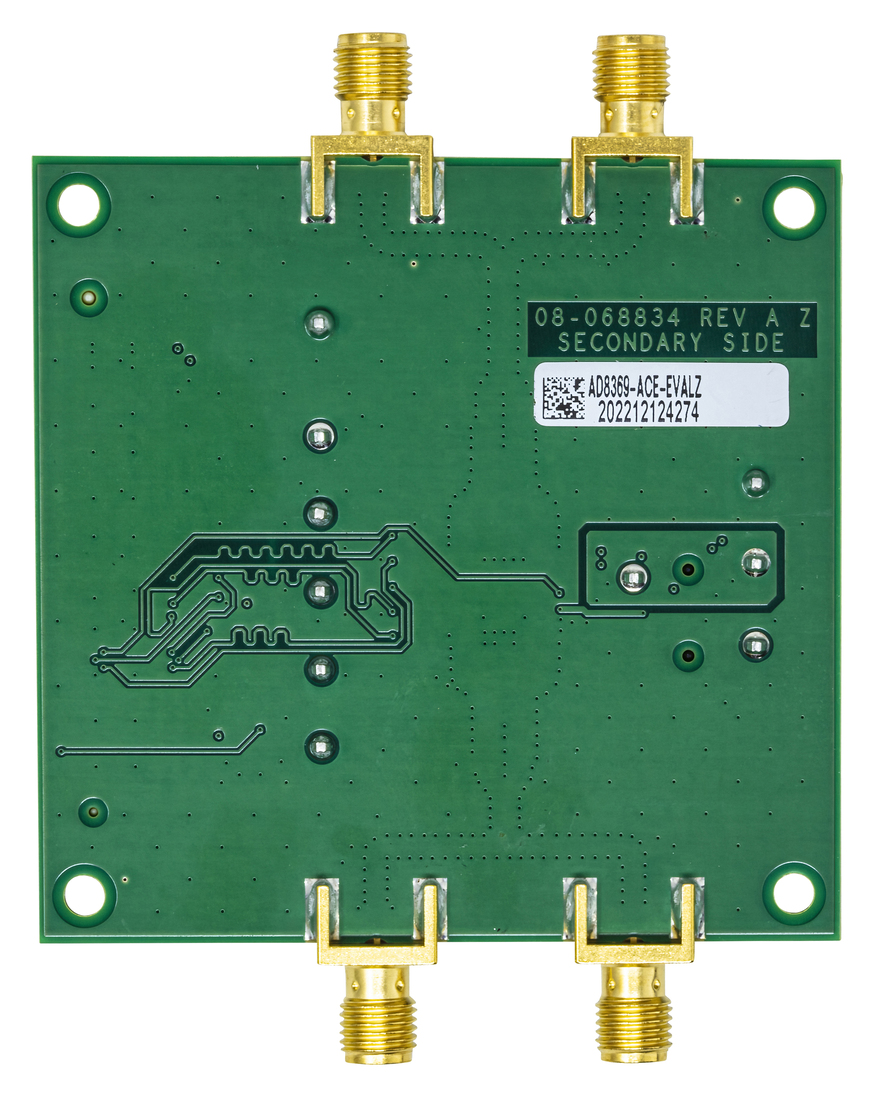

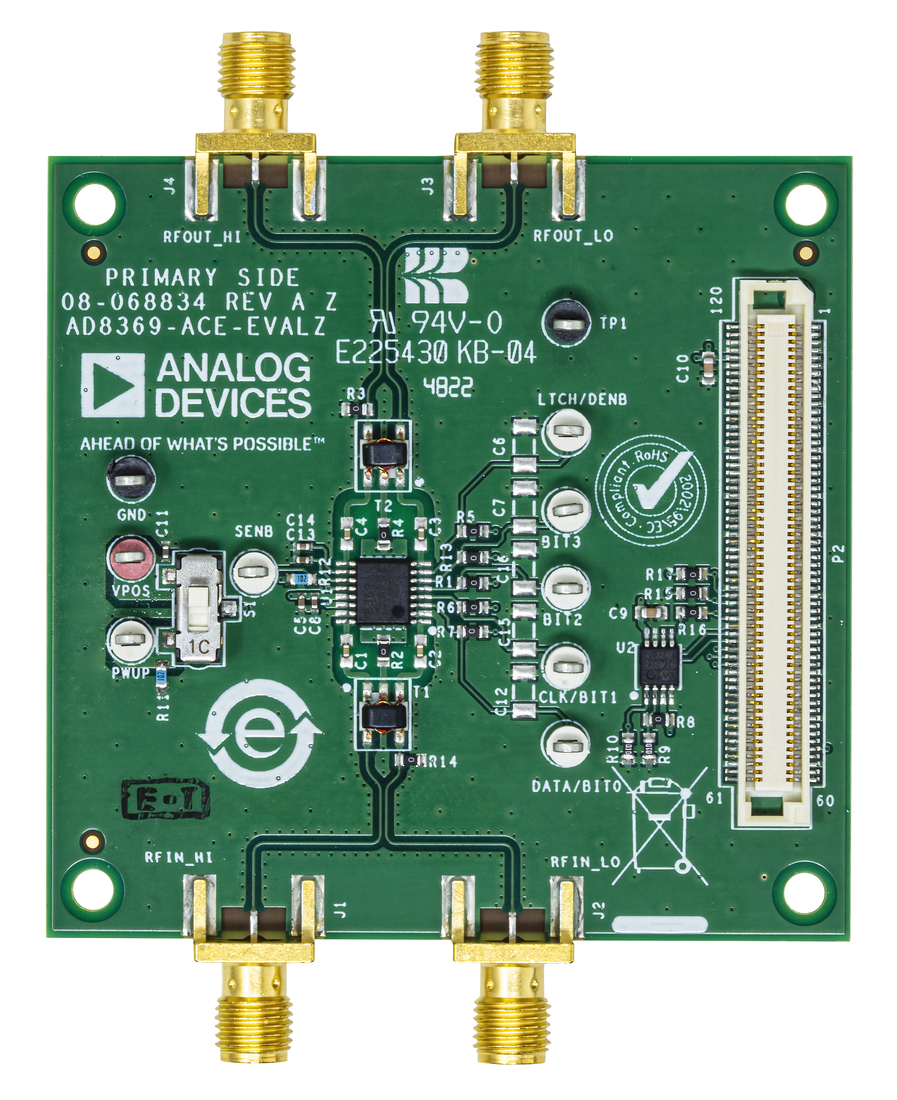

評価キット (1)
