製品概要
機能と利点
- 広帯域幅：500MHz（－3dB帯域）
- デシベル・リニアの連続アナログのゲイン制御
- AGC動作のための2乗検波器を搭載
- 高い直線性出力
- IP3：36.5dBm＠70MHz
- 高い出力コンプレッション
- P1dB：8.5dBm＠70MHz
- シングルエンドの入力インピーダンス：200Ω
- 最大42.5dBを持つゲイン制御範囲：45dB
- 小さなフットプリント：14ピンTSSOPパッケージ
製品概要
二乗検波器を搭載したシリコン・バイポーラVGAAD8367は、最大500MHzのIF周波数で使用できるように設計された高性能可変ゲイン・アンプです。外部から印加した0～1Vのアナログ・ゲイン制御電圧により、45dBのゲイン制御範囲を20mV/dBで出力を可変できます。独自のX-AMP™アーキテクチャ、ガウス・インターポレータを使用する可変減衰器ネットワークで構成により高精度のdBをリニアに制御できるゲインの制御を実現します。
さらに、AD8367は二乗検波器を搭載しているため、AGCソリューションとして使用することが可能であり、また、受信信号強度表示（RSSI）の出力電圧の検出もできます。
AD8367は、セルラCDMA / GSMおよびW-CDMAのアプリケーションで使用される70MHz、140MHz、190MHz、240MHzの共通IF周波数で動作するように仕様規定しています。
AD8367は、高性能シリコン・バイポーラ・プロセスで製造しており、14ピンの薄型シュリンク・スモール・アウトライン・パッケージ（TSSOP）で、－40～＋85℃で完全に仕様規定しています。
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

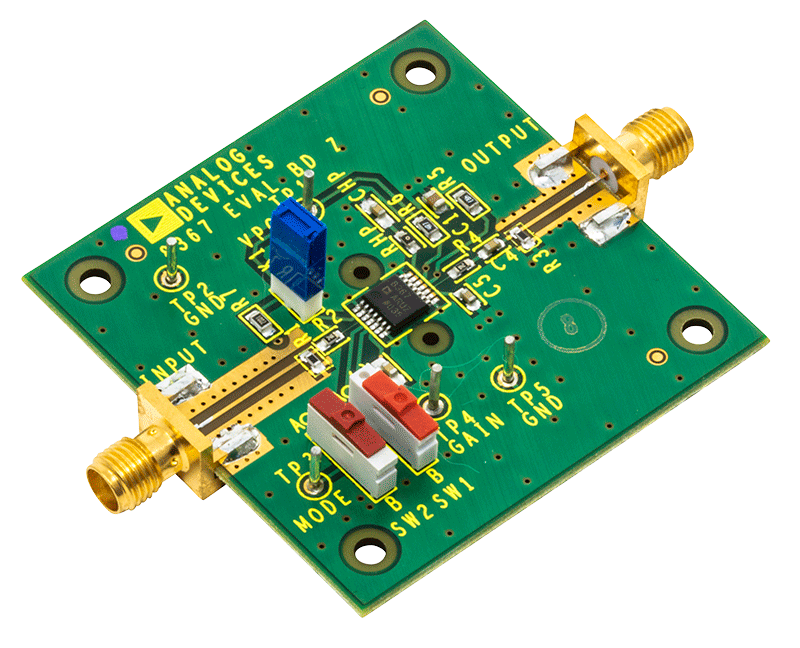

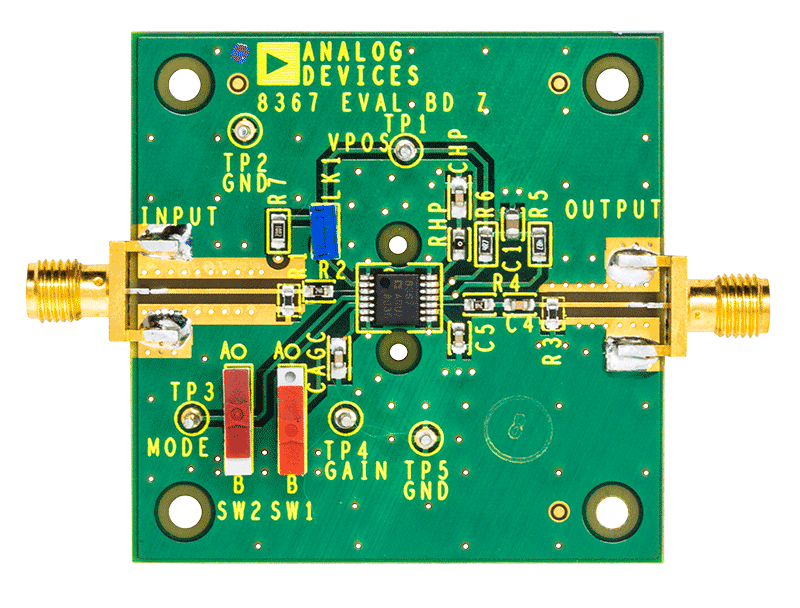

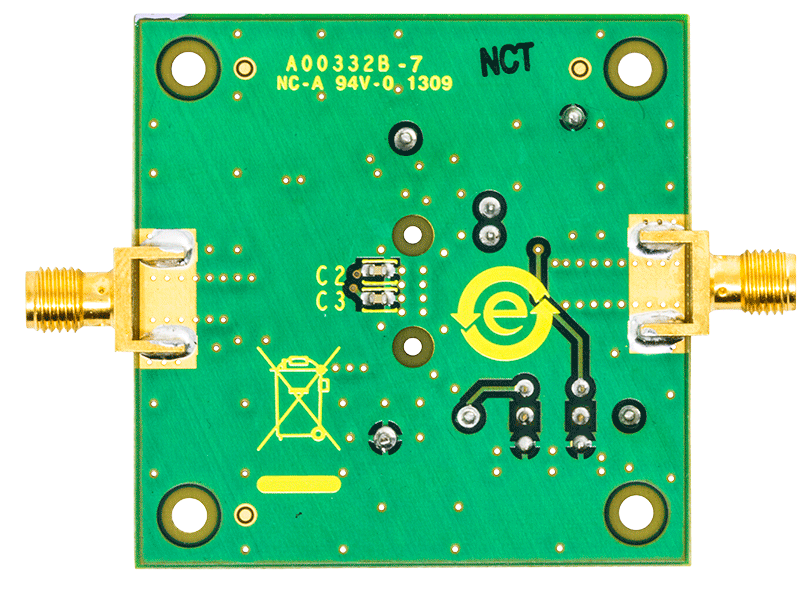

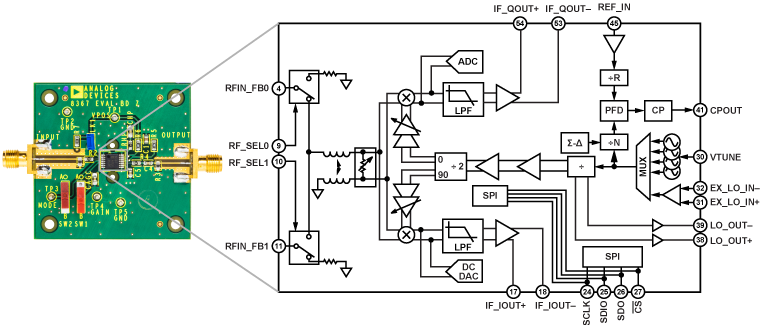

評価キット (1)
参考資料
-
RF/マイクロ波/ミリ波IC セレクション・ガイド11/2/2022
-
Variable Gain Amplifier Selection Table10/2/2008
ツールおよびシミュレーション
Sys-Parameter
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
S-Parameter
ZIP
AD8367 S-Parameters
20.56 K
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
