AD7946: 14-Bit, 500kSPS PulSAR ADC in MSOP and LFCSP Data Sheet (Rev. B)7/1/2005PDF637 kB
類似製品
製品概要
機能と利点
- ノー・ミスコードの14ビット分解能
- スループット：500 kSPS
- INL：±0.4 LSB（typ）、±1 LSB（max）（フルスケールの±0.0061%）
- SINAD：85 dB @ 20 kHz
- THD：-100 dB @ 20 kHz
- 擬似差動のアナログ入力範囲
- 0～REF（REFはVDDまで）
- パイプライン遅延なし
- 1.8 V/2.5 V/3 V/5 Vロジック・インターフェースで5 V単電源動作
- 専用シリアル・インターフェース
- SPI/QSPI/MICROWIRE™/DSPに互換
- 複数ADCのデイジーチェーン接続とBUSY表示
- 消費電力
- 3.3 mW @ 5 V/100 kSPS
- 3.3 μW @ 5 V/100 SPS
- スタンドバイ電流：1 nA
- 10ピンMSOP（MSOP-8の大きさ）
- 3 mm × 3 mm LFCSP (SOT-23 の大きさ)
- 6ビットAD7686とピン対ピン互換
製品概要
AD7946は、500 kSPS、14ビットの電荷再分配逐次比較型A/Dコンバータで5V単電源（VDD）で動作します。超低消費電力、ノー・ミスコードで高速16ビット・サンプリングのADC、内部変換クロック、多機能シリアル・インターフェース・ポートを内蔵しています。低ノイズで広帯域幅のアパーチャ遅延が非常に小さなトラック＆ホールド回路も内蔵しています。AD7946は、CNVの立ち上がりエッジで、グランドセンス（IN-）基準に、アナログ入力信号IN+（0V～REF）をサンプリングします。リファレンス電圧REFは外部より供給され、電源電圧まで変えることができます。
消費電力はスループットの量によって直線的に変わります。
また、SPI互換のシリアル・インターフェースは、1本の3線式バスで複数のADCをデイジーチェーン接続するために、SDI入力を使う機能も持っています。さらにオプションのBUSY表示器があります。別電源VIOを使って、1.8 V、2.5 V、3 V、または5 Vロジックと互換にすることができます。
AD7946は10ピンμSOPまたは10ピンQFN（LFCSP）を採用し、-40～+85℃の動作仕様となっています。
アプリケーション
- バッテリ駆動の機器
- データ・アクイジション
- 計測機器
- 医療機器
- プロセス・コントロール
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
UG-340: Evaluation Board for the 10-Lead Family 14-/16-/18-Bit PulSAR ADCs8/13/2015PDF4636 kB
-
UG-682: 8/10ピンの14/16/18ビットPulSAR ADC用評価ボードに対応した 「6ピンSOT-23 ADCドライバ」ボード (Rev. 0)3/14/2015PDF433 K
-
AD7946 Results8/28/2019
-
8- to 18-Bit SAR ADCs ... From the Leader in High Performance Analog3/8/2008PDF1885 kB
-
8～18ビット逐次比較型A/Dコンバータ1/1/2000PDF
-
FAQ7/26/2017
-
高速 ADC の電源回路設計で考慮すべきこと2/1/2012
ツールおよびシミュレーション
高精度ADC ドライバ・ツール
高精度ADCドライバ・ツールは、高精度ADCとドライバを組み合わせたときの性能をシミュレートするWebアプリケーションです。ドライバの選択、キックバックのセトリング、歪みの潜在的な問題を明らかにし、設計のトレードオフを短時間で評価できます。システム・ノイズ、歪み、ADC入力のセトリングについてシミュレーションと計算ができます。
おすすめ製品
AD7946 コンパニオン製品
推奨 Digital Isolators
- For SPI Interface, low power, 5.0 kVrms isolation: ADUM4401.
- For SPI Interface, lowest power, 2.5 kVrms isolation: ADUM1401.
- For SPI Interface, smallest package, low voltage I/O (1.8 V to 5.5 V): ADUM3481.
- For SPI Interface, enhanced system-level ESD performance, 2.5 kVrms isolation: ADUM3401.
推奨 Driver Amplifiers
- For precision, low power, low distortion applications: ADA4805-1, ADA4805-2, ADA4841-1, ADA4841-2.
- For high frequency, low noise, low distortion applications: ADA4807-1, ADA4807-2, ADA4897-1, ADA4897-2.
- For low frequency, precision, low bias current applications: ADA4627-1, ADA4637-1, AD8610.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

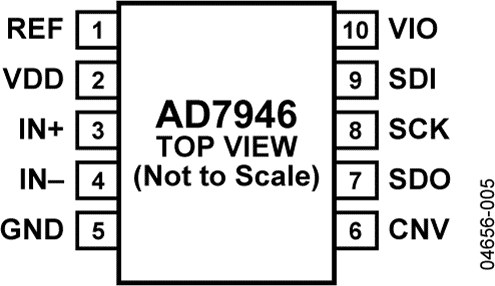

| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD7946BRMZ | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| AD7946BRMZRL7 | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP | |
| ウェハ・ファブリケーション・データ |
