AD8603

オペアンプ、高精度、マイクロパワー、ローノイズ、入出力レールtoレール

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$0.97

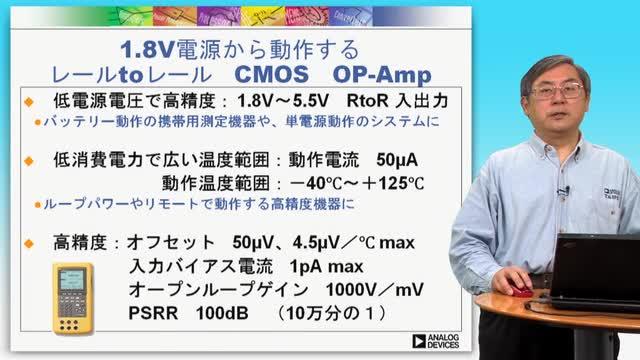

機能
  • 低オフセット電圧:50μV(max)
  • 低入力バイアス電流:1pA(max)
  • 単電源動作:1.8~5V
  • 低ノイズ:22nV/√Hz
  • マイクロパワー:50μA(max)
  • 低歪み
  • 位相反転なし
  • ユニティ・ゲインで安定
追加の詳細
show more Icon

新規設計での推奨製品:

  • AD8657低消費で広い動作電源電圧範囲のアプリケーション向けに最適化、2.7V~18Vでの動作、18μA(typ)の静止時電流

AD8603/AD8607/AD8609は、それぞれシングル/デュアル/クワッドのマイクロパワー・レールtoレール入力/出力アンプであり、非常に小さいオフセット電圧と入力電圧/電流ノイズを持っています。

これらのアンプは、レーザー・トリミングなしで優れた精度を実現する特許取得済みのトリミング技術を採用しています。これらのデバイスは、1.8V~5.0V の単電源または±0.9V~±2.5Vの両電源で動作する仕様になっています。AD8603/AD8607/AD8609は、低オフセット、低ノイズ、非常に小さい入力バイアス電流、低消費電力の組み合わせを持っているため、特に携帯型およびループ給電の計装機器に適しています。

入力と出力でレールtoレールの振幅能力を持っているため、低消費電力の単電源システムで CMOS ADC、DAC、ASIC、その他の大きな出力振幅デバイスに対するバッファとして使うことができます。

AD8603は小型の5ピンTSOTパッケージを、AD8607は8ピンMSOPパッケージまたは8ピンSOICパッケージを、AD8609は14ピンTSSOPパッケージまたは14ピンSOICパッケージを、それぞれ採用しています。

アプリケーション

  • バッテリ駆動の計測機器
  • 多極フィルタ
  • センサ
  • 低消費電力のASIC入力アンプまたはASIC出力アンプ
  • 質問する

    modal close icon

    以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

    検索

    search button redirect icon

    その他のサポート

    サポート

    アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

    ADIサポート・ページはこちら
    Engineer Zone Icon

    ADIコミュニティに問い合わせる。

    EngineerZoneコミュニティはこちら

    Tool_OpenIcon

    よく聞かれる質問(FAQ)

    製品モデル 3
    1Ku当たりの価格 最低価格:$0.97

    利用上の注意

    close icon

    アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


    本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

    なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

    ドキュメント

    ドキュメント

    アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
    製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
    AD8603AUJZ-R2
    • HTML
    • HTML
    AD8603AUJZ-REEL
    • HTML
    • HTML
    AD8603AUJZ-REEL7
    • HTML
    • HTML

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    3 11, 2011

    - 09_0285

    Additional Wafer Fabrication Site for AMP devices, AD8603 / AD8607 / AD8609

    2 8, 2010

    - 04_0080

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    AD8603AUJZ-R2

    製造中

    AD8603AUJZ-REEL

    製造中

    AD8603AUJZ-REEL7

    製造中

    5 12, 2008

    - 08_0066

    Addition of Polyimide layer on selected 8" C6 process parts

    AD8603AUJZ-R2

    製造中

    AD8603AUJZ-REEL

    製造中

    AD8603AUJZ-REEL7

    製造中

    1 26, 2010

    - 10_0007

    Halogen Free Material Change for TSOT Products

    AD8603AUJZ-REEL

    製造中

    AD8603AUJZ-REEL7

    製造中

    モデルでフィルタ

    reset

    重置过滤器

    製品モデル

    製品ライフサイクル

    PCN

    3 11, 2011

    - 09_0285

    arrow down

    Additional Wafer Fabrication Site for AMP devices, AD8603 / AD8607 / AD8609

    2 8, 2010

    - 04_0080

    arrow down

    Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

    AD8603AUJZ-R2

    製造中

    AD8603AUJZ-REEL

    製造中

    AD8603AUJZ-REEL7

    製造中

    5 12, 2008

    - 08_0066

    arrow down

    Addition of Polyimide layer on selected 8" C6 process parts

    AD8603AUJZ-R2

    製造中

    AD8603AUJZ-REEL

    製造中

    AD8603AUJZ-REEL7

    製造中

    1 26, 2010

    - 10_0007

    arrow down

    Halogen Free Material Change for TSOT Products

    AD8603AUJZ-REEL

    製造中

    AD8603AUJZ-REEL7

    製造中

    ソフトウェアおよび製品のエコシステム

    ソフトウェアおよび製品のエコシステム

    評価用キット

    評価用キット 1

    EVAL-OPAMP-1

    EVAL-OPAMP-1 評価用ボード

    zoom

    EVAL-OPAMP-1

    EVAL-OPAMP-1 評価用ボード

    EVAL-OPAMP-1 評価用ボード

    製品の詳細

    汎用高精度オペアンプ評価用ボードは、目的のアプリケーションに合わせてさまざまな回路構成に対応するように設計および最適化されています。これらのボードはすべて RoHs に準拠しています。ピン数とパッケージに基づいて注文するボードを確認するには、以下を参照してください。

    • EVAL-PRAOPAMP-1KSZ(シングル 5 ピン SC70)KS-5
    • EVAL-PRAOPAMP-1RJZ(シングル 5 ピン SOT 23)RJ-5
    • EVAL-PRAOPAMP-1RMZ(シングル 8 ピン MSOP)RM-8
    • EVAL-PRAOPAMP-1RZ(シングル 8 ピン SOIC)R-8
    ツールおよびシミュレーション

    ツールおよびシミュレーション 4

    リファレンス・デザイン

    リファレンス・デザイン 2

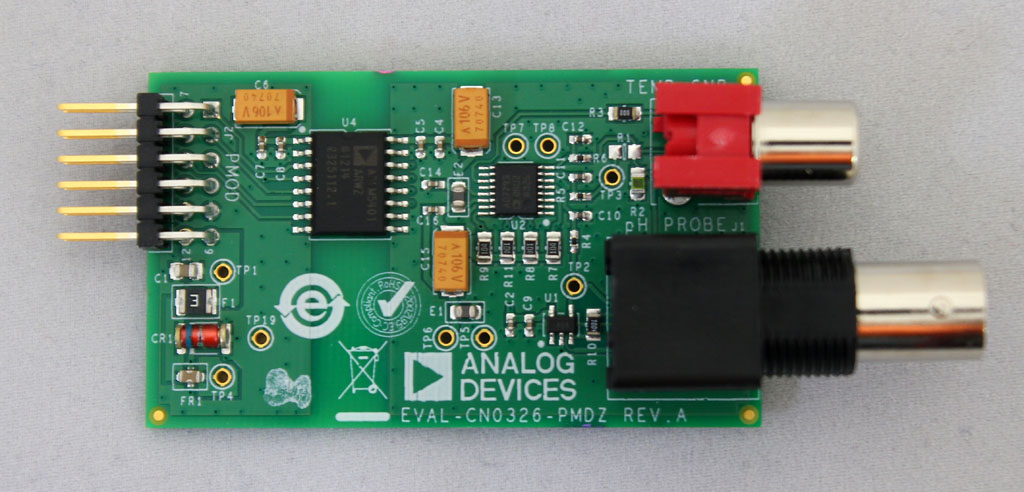

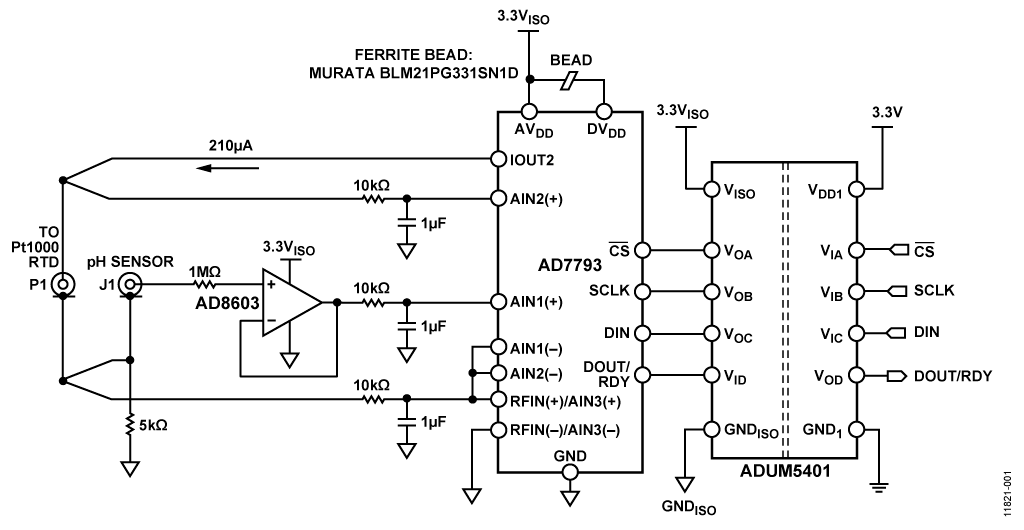

    温度補償機能付き絶縁型低消費電力 pH モニタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    zoomopens a dialog

    CN0326

    温度補償機能付き絶縁型低消費電力 pH モニタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    CN0326

    Circuits from the Lab®

    tooltip Info:Circuits from the Lab®
    温度補償機能付き絶縁型低消費電力 pH モニタ ※Rev.0を翻訳したものです。最新版は英語資料をご覧ください。

    機能と利点

    • 制度0.5%
    • 低消費電力
    • 温度補償機能
    • 完全絶縁型
    詳細なリファレンス・デザインを表示 external link

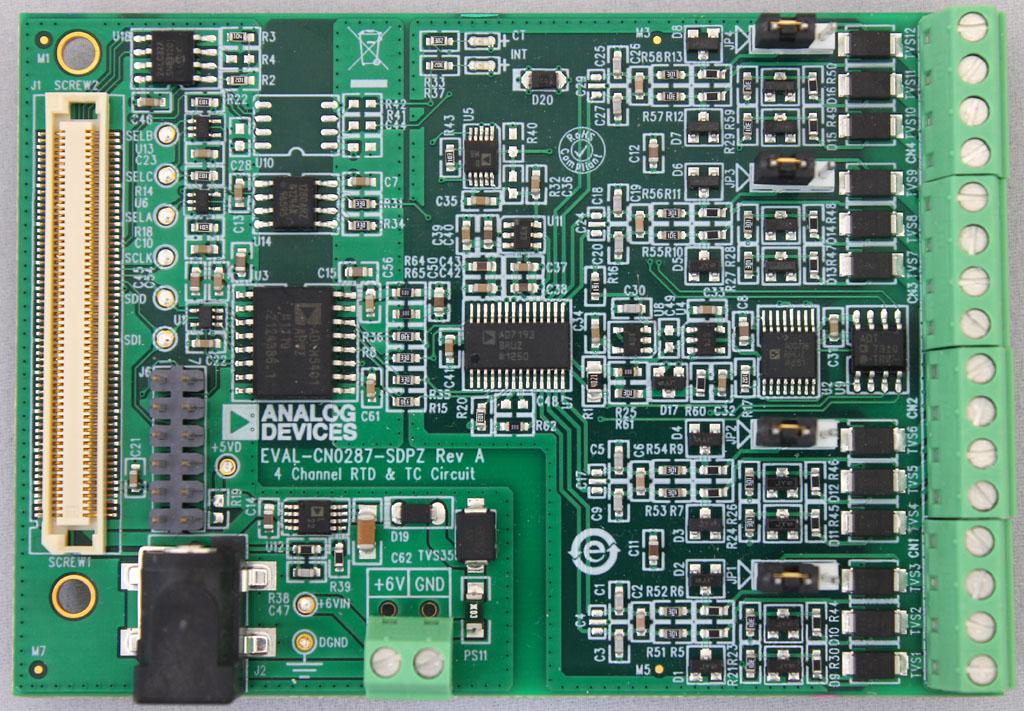

    精度 0.5℃の絶縁型 4 チャンネル熱電対/RTD 温度計測システム※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

    zoomopens a dialog

    CN0287

    精度 0.5℃の絶縁型 4 チャンネル熱電対/RTD 温度計測システム※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

    CN0287

    Circuits from the Lab®

    tooltip Info:Circuits from the Lab®
    精度 0.5℃の絶縁型 4 チャンネル熱電対/RTD 温度計測システム※Rev.Cを翻訳したものです。最新版は英語資料をご覧ください。

    機能と利点

    • 4 チャンネル熱電対/RTD 温度計測システム
    • 完全絶縁型電源
    • 入力保護
    詳細なリファレンス・デザインを表示 external link
