AD8657

オペアンプ、デュアル、18V、22µA、RRIO、CMOS

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 5
1Ku当たりの価格 最低価格:$1.22
特長
  • 高電圧でマイクロパワー(18V):22μA(max)
  • 低オフセット電圧:最大350μV
  • 低入力バイアス電流:20pA(max)
  • ゲイン帯域幅:230kHz@AV=100(typ)
  • ユニティ・ゲイン・クロスオーバ:230kHz
  • -3dB閉ループ帯域幅:305kHz
  • 単電源動作:2.7V~18V
  • 両電源動作:±1.35V~±9V
  • ユニティ・ゲインで安定動作
  • 優れた電磁干渉耐性
製品概要
show more Icon

AD8657/AD8659は、デュアルおよびクワッドのマイクロパワー、高精度、レールtoレール入力 / 出力(RRIO)のアンプで、低消費電力と広い電源電圧範囲のアプリケーションに最適化されています。

AD8657/AD8659は2.7V~18Vの電源電圧で動作し、静止電源電流は18μA(typ)です。このデバイスは、低オフセット電圧を実現する、アナログ・デバイセズの特許取得済みDigiTrim®トリミング技術を採用しています。また、AD8657/AD8659は電磁干渉に対して高い耐性も持っています。

AD8657/AD8659は、小さい電源電流、低オフセット電圧、非常に小さい入力バイアス電流、広い電源範囲、レールtoレール入力 / 出力の組み合わせを持つため、プロセス制御アプリケーションとモーター制御アプリケーションでの電流モニタと電流ループに最適です。このデバイスは高精度仕様の組み合わせを持つため、ワイヤレスまたはリモート・センサーまたはトランスミッタでのセンサー・フロント・エンドまたはハイ・インピーダンス入力ソースのDCゲインおよびバッファリングに最適です。

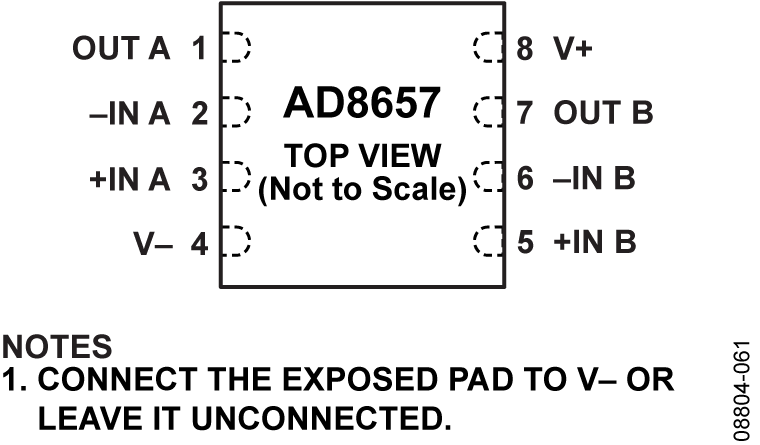

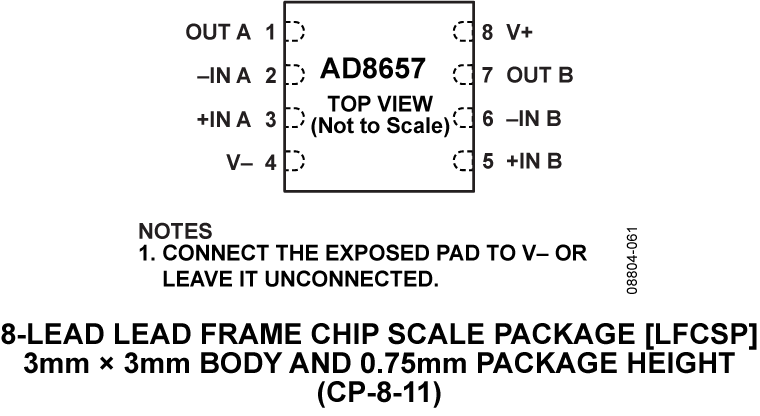

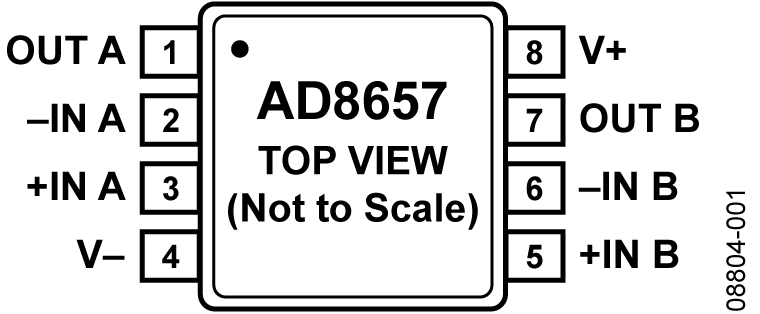

AD8657/AD8659は-40℃~+125℃の拡張工業用温度範囲にわたって仕様規定されています。AD8657は8ピンMSOPと8ピンLFCSPパッケージ、AD8659は14ピンSOICと16ピンLFCSPパッケージで供給されています。

アプリケーション

  • ポータブル・システム
  • 電流モニタ
  • 4mA~20mA のループ・ドライバ
  • バッファ / レベル・シフト
  • 多極フィルタ
  • リモート / ワイヤレス・センサー
  • 低消費電力トランスインピーダンス・アンプ
