ADR125

LDO、5.0VOUT、高精度、低電圧アプリケーション用

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • 初期精度:
    Aグレード:±0.24%
    Bグレード:±0.12%
  • 優れた温度係数:
    Aグレード:25ppm/℃
    Bグレード:9ppm/℃
  • 低消費電力動作
    300mVの低ドロップアウト電圧
    (ADR121、ADR125)
  • 出力電流能力:+5mA/-2mA
  • 低消費電力動作:85μA(typ)
  • 超小型TSOT(UJ-6)パッケージ
  • 入力範囲:2.7V~18V(ADR127)
  • 広い温度範囲:-40~+125℃

製品概要
show more Icon
ADR121/ADR125/ADR127は、シンク(電流吸い込み)及びソース(電流吐き出し)能力を備えた、マイクロ・パワー、シリーズ・モード(直列型)、バンド・ギャップ・リファレンスのファミリーです。これらの製品は、小型パッケージでありながら、高精度及び低消費電力を特長としています。ADR12xの設計では、特許取得済みの温度ドリフト曲線補正技術が採用されており、温度に対する出力電圧特性の非直線性が最小化されています。

ADR12xは低ドロップアウト型の電圧リファレンスで、ADR121/ADR125ではわずか300mV、ADR127ではわずか1.45V公称出力電圧より高い入力を必要とするだけで安定した出力電圧を提供します。このような低ドロップアウト性能に、低い85μAの動作電流が組み合わさっているため、ADR12xはバッテリ駆動のアプリケーションに最適となっています。

拡張工業用温度範囲は-40℃~+125℃で供給され、ADR121/ADR125/ADR127は小型TSOT(UJ-6)パッケージに収められています。

アプリケーション

  • バッテリ駆動の計測機器
  • ポータブル医用機器
  • データ・アクイジション・システム
  • 車載関連

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

リファレンス・デザイン

リファレンス・デザイン 1

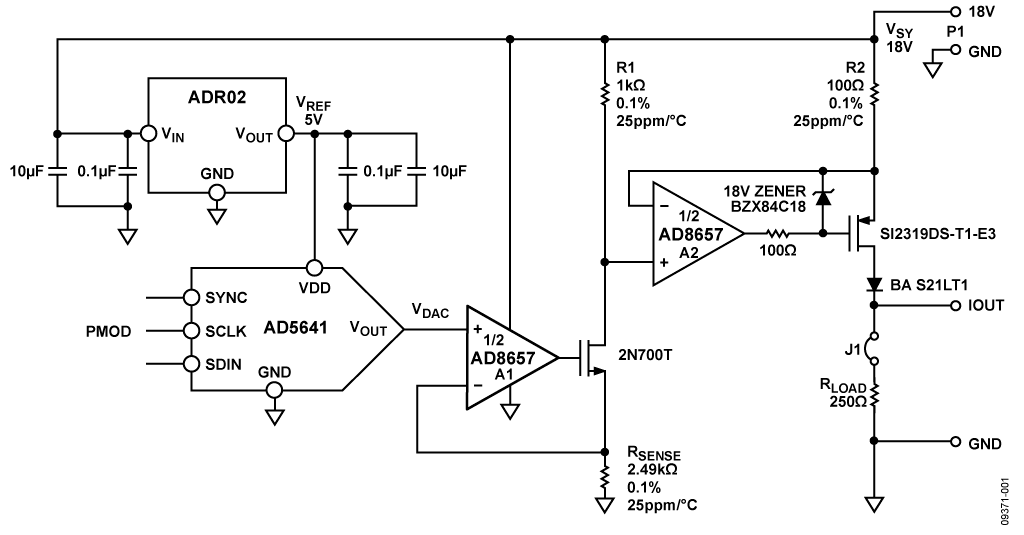

4-20mA 低消費電力、14ビット分解能、プロセスコントロール向け電流ループトランスミッタ ※Rev.0を翻訳したものです。新ver.は英語資料をご覧ください。
