AD7388

4チャンネル、4MSPS、12ビット、デュアル同時サンプリングSAR ADC

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$11.96
特長
  • 16ビット、14ビット、または12ビットのデュアル同時サンプリングSAR ADC
  • シングルエンド・アナログ入力
  • 2:1マルチプレクサ内蔵の4チャンネル
  • チャンネル・シーケンサ・モード
  • 最大4MSPSの高スループット・レート
  • S/N比(代表値)
    • 87.5dB(AD7386)、VREF = 3.3V外部
    • 84dB(AD7387)、VREF = 3.3V外部
    • 73.8 dB(AD7388)
    • 93dB(ORS = 8)、VREF = 2.5V内部(AD7386)
  • オーバーサンプリング機能を内蔵
  • INL(代表値)
    • ±1.5LSB(AD7386)
    • ±0.5LSB(AD7387)
    • ±0.2LSB(AD7388)
  • 分解能上昇機能
  • 10ppm/°C(最大値)で2.5V内部リファレンス
  • アラート機能
  • 温度範囲:−40°C〜+125°C
  • 16ピン、3mm × 3mm LFCSP
製品概要
show more Icon

AD7386/AD7387/AD7388は、16ビット、14ビット、および12ビットのデュアル、同時サンプリング、高速、逐次比較型レジスタ(SAR)、A/Dコンバータ(ADC)です。3.0V~3.6V電源で動作し、最大4MSPSのスループット・レートが特徴です。アナログ入力タイプはシングルエンドであり、CSの立下がりエッジ上でサンプルされ、変換されます。

AD7386/AD7387/AD7388には、内蔵シーケンサおよび集積化内蔵オーバーサンプリング・ブロックを備えており、ダイナミック・レンジが広がり、低帯域幅でのノイズが軽減されます。内部2.5Vリファレンスのバッファ付き。代わりに、最大3.3Vの外部リファレンスを使用できます。変換プロセスとデータ・アクイジションは、標準制御入力を使用して、マイクロプロセッサやデジタル・シグナル・プロセッサ(DSP)とのインターフェースを可能にします。AD7386は、別個のロジック電源を使用することにより、1.8V、2.5V、3.3Vのインターフェースに対応します。

AD7386/AD7387/AD7388は、動作温度が−40°C~+125°Cに仕様化されている16ピンLFCSPパッケージを採用しています。

製品のハイライト

  1. 4チャンネル、デュアル同時サンプリングADC。
  2. ピン互換製品ファミリ。
  3. 高スループット・レート:4MSPS。
  4. 省スペースの3mm × 3mm LFCSPパッケージ。
  5. 集積化オーバーサンプリング・ブロックにより、ダイナミック・レンジとS/N比が広がり、SCLKの速度条件の軽減を実現。
  6. シングルエンド・アナログ入力。
  7. スモール・サンプリング・コンデンサが、アンプ・ドライブ負荷を低減します。

アプリケーション

  • モータ・コントロールのポジション・フィードバック
  • モータ・コントロールの電流検出
  • ソナー
  • 電力品質
  • データ・アクイジション・システム
  • エルビウム添加ファイバ増幅器(EDFA)アプリケーション
  • 同相および直交復調

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$11.96

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD7388BCPZ-RL
  • HTML
  • HTML
AD7388BCPZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


Precision Toolbox for MATLAB
Info:False

The Precision Toolbox is an evaluation software, made available in MATLAB, that allows configuring and capturing data with ADI’s precision data converters. To get started evaluating with the Precision Toolbox:

Step 1: Setup the evaluation hardware as described in the hardware setup guide.

Step 2: Install the Precision Toolbox and its dependencies. Refer to the Precision Toolbox wiki.

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

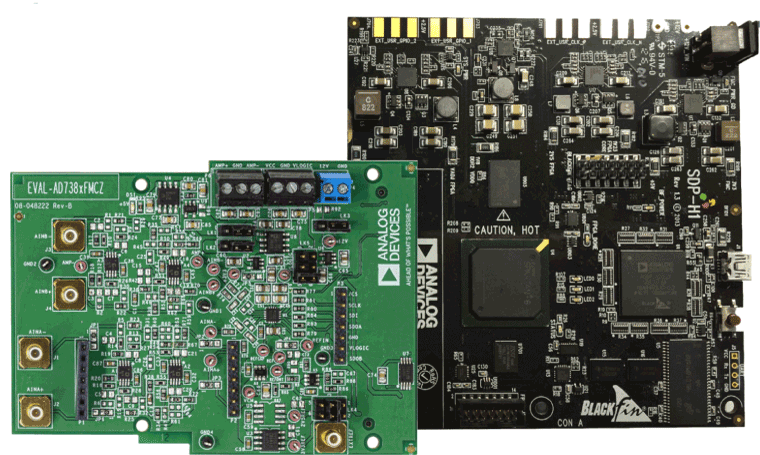

EVAL-AD7386FMCZ

AD7386評価用ボード

zoom

EVAL-AD7386FMCZ

AD7386評価用ボード

AD7386評価用ボード

機能と利点

  • マルチチャンネル、同時サンプリングADC向け、フル機能評価用ボード
  • 内蔵のリファレンス、リファレンス・バッファ、およびADCドライバ
  • オンボード電源
  • ボード互換可能高速システム・デモンストレーション・プラットフォーム(EVAL-SDP-CH1Z(SDP-H1)) コントローラ
  • 制御およびデータ分析用PCソフトウェア

製品の詳細

EVAL-AD7386FMCZは、AD7386 A/Dコンバータ(ADC)のすべての機能を評価できるように設計されたフル機能評価用ボードです。EVAL-SDP-CH1Zは、160ウェイのシステム・デモンストレーション・プラットフォーム(SDP)コネクタ(P7)を介して評価用ボードを制御できます。EVAL-SDP-CH1Zボードは、分析、制御、評価(ACE)用ソフトウェアを使用して、PC の USB ポート経由で評価用ボードを制御します。このソフトウェアはACEソフトウェアのページからダウンロードできます。

EVAL-AD7386FMCZは、EVALAD7386FMCZ製品ページにあるAD738x ACEプラグインを使用して、AD7387およびAD7388を評価できます。唯一の違いは、変換結果をクロック出力するSCLK数で、これは各モデルの分解能によって異なります。

AD7386/AD7387/AD7388の全機能の仕様は、AD7386/AD7387/AD7388のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せてそれらの仕様を参照してください。EVAL-SDP-CH1Zの詳細については、SDP-H1製品ページを参照してください。包括的なACEユーザ・ガイドは、ACEソフトウェアのページを参照してください。
