AD5663

nanoDAC® 16ビットD/Aコンバータ、デュアル、2.7~5.5V、250µA、レールtoレール出力

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$4.07
特長
  • 低消費電力のデュアル16ビットnanoDAC
  • 相対精度(INL):±12LSB(最大)
  • 単調増加性を設計によって保証
  • 10ピンのMSOPおよびサイズが3mm×3mmのLFCSP_WDパッケージ
  • 電源電圧:2.7~5.5V
  • チャンネルごとのパワーダウン機能
  • パワーオン時のリセット:ゼロ・スケールまたはミッドスケール
  • ハードウェアLDACおよびCLR機能
  • 最大50MHzのシリアル・インターフェース


製品概要
show more Icon

nanoDAC®ファミリーの製品であるAD5663は、2.7~5.5Vの電圧範囲の単電源で動作し、単調増加性が設計によって保証されている低消費電力、デュアル、16ビットのバッファ付き電圧出力DACです。

AD5663では、DACの出力範囲の設定に外部リファレンス電圧が必要です。このデバイスには、パワーオン・リセット回路が組み込まれているので、パワーアップ時にDAC出力が0Vまたはミッドスケール電圧(AD5663-1)にリセットされ、有効な書き込みが実行されるまで、この状態に維持される動作が確実に保証されます。5Vの電源動作時に消費電流を480nAに低減するパワーダウン機能が用意されており、このパワーダウン・モード時に出力負荷をソフトウェアで選択することが可能です。

このデバイスは通常の動作時でも同様に消費電力が低く抑えられるので、携帯型のバッテリ駆動機器に最適です。消費電力は5V電源時で1.25mWですが、パワーダウン・モード時には2.4µWまで低減されます。

AD5663には、レールtoレールの出力振幅が可能なオンチップの高精度出力アンプが内蔵されています。

AD5663では、最大50MHzのクロック・レートで動作し、標準のSPI®、QSPI、MICROWIRE、およびDSPインターフェースとの互換性を備える、融通性に優れた3線のシリアル・インターフェースを使用します。

製品のハイライト

  1. デュアル16ビットDAC、相対精度±12LSB(最大)
  2. 10ピンのMSOPおよびサイズが3mm×3mmの10ピンLFCSP_WDパッケージを用意
  3. 低消費電力:3V電源時で0.6mW、5V電源時で1.25mW
  4. 7µsの最大セトリング時間

アプリケーション

  • プロセス制御
  • データ・アクイジション・システム
  • 携帯型のバッテリ駆動計測機器
  • ゲインとオフセットのデジタル調整
  • プログラマブル電圧源および電流源
  • プログラマブル減衰器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$4.07

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5663ARMZ
  • HTML
  • HTML
AD5663ARMZ-REEL7
  • HTML
  • HTML
AD5663BCPZ-REEL7
  • HTML
  • HTML
AD5663BRMZ
  • HTML
  • HTML
AD5663BRMZ-1
  • HTML
  • HTML
AD5663BRMZ-1REEL7
  • HTML
  • HTML
AD5663BRMZ-REEL7
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

AD5663ARMZ

製造中

AD5663ARMZ-REEL7

製造中

AD5663BRMZ

製造中

AD5663BRMZ-1

製造中

AD5663BRMZ-1REEL7

製造中

AD5663BRMZ-REEL7

製造中

2 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5663ARMZ

製造中

AD5663ARMZ-REEL7

製造中

AD5663BCPZ-REEL7

製造中

AD5663BRMZ

製造中

AD5663BRMZ-1

製造中

AD5663BRMZ-1REEL7

製造中

AD5663BRMZ-REEL7

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

5 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

AD5663ARMZ

製造中

AD5663ARMZ-REEL7

製造中

AD5663BRMZ

製造中

AD5663BRMZ-1

製造中

AD5663BRMZ-1REEL7

製造中

AD5663BRMZ-REEL7

製造中

2 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

AD5663ARMZ

製造中

AD5663ARMZ-REEL7

製造中

AD5663BCPZ-REEL7

製造中

AD5663BRMZ

製造中

AD5663BRMZ-1

製造中

AD5663BRMZ-1REEL7

製造中

AD5663BRMZ-REEL7

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

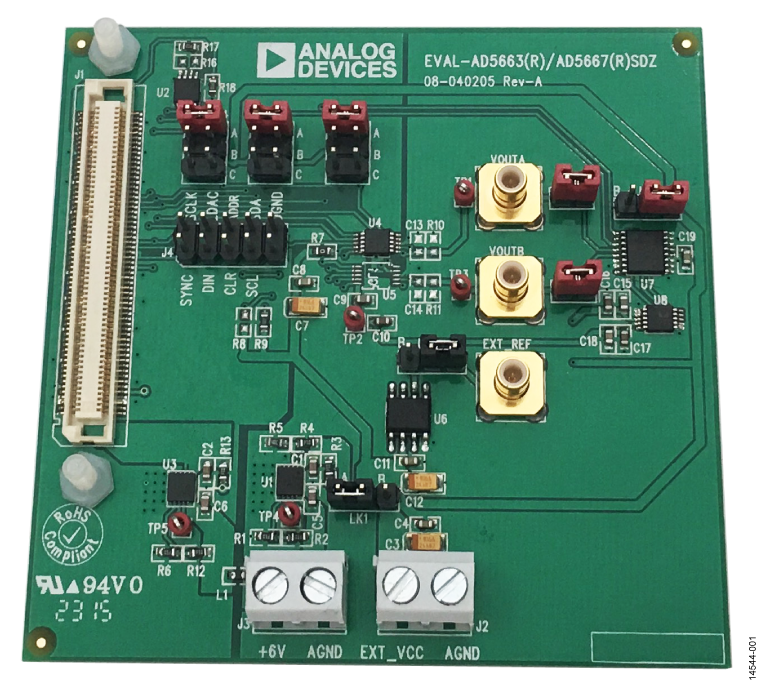

EVAL-AD5663R

AD5663R Evaluation Board

zoom

EVAL-AD5663R

AD5663R Evaluation Board

AD5663R Evaluation Board

機能と利点

  • Full featured evaluation board for the AD5663R and AD5667R
  • Flexible configuration options
  • On-board references
  • PC control in conjunction with Analog Devices, Inc.
  • EVAL-SDP-CB1Z system demonstration platform (SDP)

製品の詳細

The evaluation board is designed to allow straightforward customer evaluation of the device using the hardware and software provided. The evaluation board can also be used to quickly create a prototype with the AD5663R/AD5667R, reducing design time. The AD5663R/AD5667R operate from a single 2.7 V to 5.5 V supply. These are 16-bit, dual-channel, voltage output digital-to-analog converters (DACs). The AD5663R uses a serial peripheral interface (SPI) for configuration and control, whereas the AD5667R uses an I2C interface.

Full data on the AD5663R/AD5667R can be found in the appropriate data sheets available from Analog Devices and should be consulted in conjunction with the user guide UG-991 when using the evaluation board.

The evaluation board interfaces to the USB port of a PC via the SDP board.

This evaluation board requires the EVAL-SDP-CB1Z board (SDP-B controller board).
