AD4195-4

新規設計に推奨

24ビット、62.5kSPS、マルチチャンネル、低ノイズ高精度シグマデルタ型ADC

データシート (Rev. 0)

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$6.34

Viewing:

製品の詳細

入力換算ノイズ：3.8SPS、ゲイン = 128で10nV
クロスポイント・マルチプレクサ・アナログ入力
4個の差動入力／8個の疑似差動入力
超低ノイズの内蔵PGA、ゲイン：0.5～128
出力データレート：3.8SPS～62.5kSPS
柔軟なデジタル・フィルタ
- 低遅延sincフィルタ
- 50Hz/60Hzを同時に除去
ドリフト5ppm/ºC（代表値）のバンドギャップ・リファンレンス
内部発振器
アナログ電源：4.75V～5.25V、または±2.5V
デジタル電源：1.7V～5.25V
マッチングされたプログラム可能な励起電流源
ローサイド・パワー・スイッチ
オンチップ・バイアス電圧発生器

内部温度センサー
4つの汎用入出力
内部およびシステム・キャリブレーション
センサー・バーンアウト検出
診断機能
チャンネルごとに設定
柔軟な自動チャンネル・シーケンサ
3線式または4線式のシリアル・インターフェース（シュミット・トリガ付きSCLK）
- SPI、QSPI、MICROWIRE、デジタル・シグナル・プロセッサ（DSP）互換
データ・ストリーミング用のTDM互換インターフェース
性能温度範囲：−40°C～+105°C
動作温度範囲：−40°C～+125°C
32ピン、4mm × 6mm LFCSPパッケージを採用

製品モデル: 2
1Ku当たりの価格: 最低価格：$6.34

ドキュメント

データシート 2

AD4195-4: 24-Bit, 62.5kSPS, Multichannel, Low-Noise Precision Sigma-Delta ADC Data Sheet (Rev.0) 03/14/2025

AD4195-4: 24 ビット、62.5kSPS、マルチチャンネル、低ノイズ高精度シグマデルタADC データシート (Rev.0) 03/14/2025

ユーザ・ガイド 1

UG-2340: Evaluating the AD4195-4, 24-Bit, 62.5kSPS, Multichannel, Low-Noise Precision Sigma-Delta ADC with PGA (Rev.0) 07/29/2025

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
AD4195-4BCPZ	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys
AD4195-4BCPZ-RL7	LFCSP:LEADFRM CHIP SCALE	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル	製品ライフサイクル	詳細
リニア・レギュレータ 2
LT1962	新規設計に推奨	300mA、低ノイズ、マイクロパワーLDOレギュレータ
ADP7182	新規設計に推奨	リニア・レギュレータ、－28 V / − 200 mA、低ノイズ
電圧リファレンス 2
ADR4525	製造中	2.5V電圧リファレンス、超低ノイズ、高精度
LTC6655	製造中	ノイズが0.25ppmの低ドリフト高精度リファレンス

評価用キット

Evaluating the AD4195-4, 24-Bit, 62.5kSPS, Multichannel, Low-Noise Precision Sigma-Delta ADC with PGA

今すぐ購入詳細を表示

機能と利点

Fully-featured evaluation board for the AD4195-4
On-board 2.5V ADR4525 and LTC6655 references
ADXL1002 on-board vibration sensor
PC control in conjunction with SDP-K1
PC software for control and data analysis (time domain and frequency domain)
Compatible interface with Analysis | Control | Evaluation (ACE) Software, IIO Scope, Python, and MATLAB

製品詳細

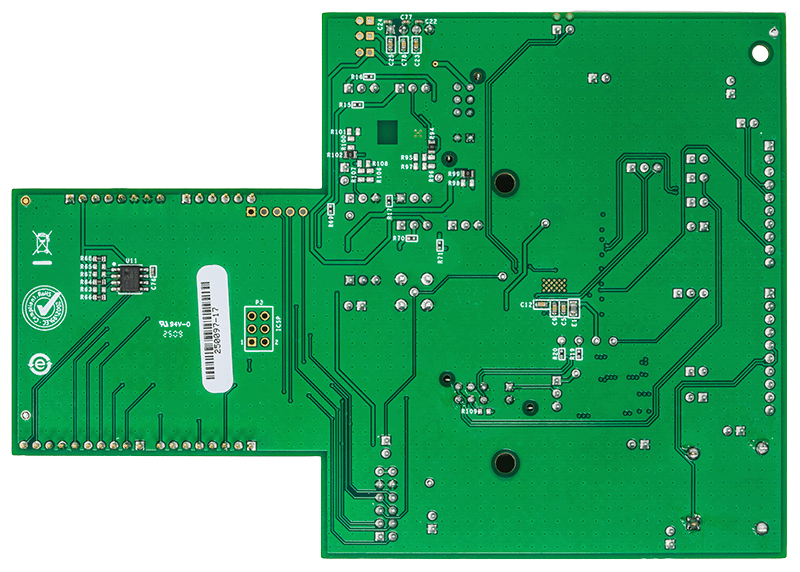

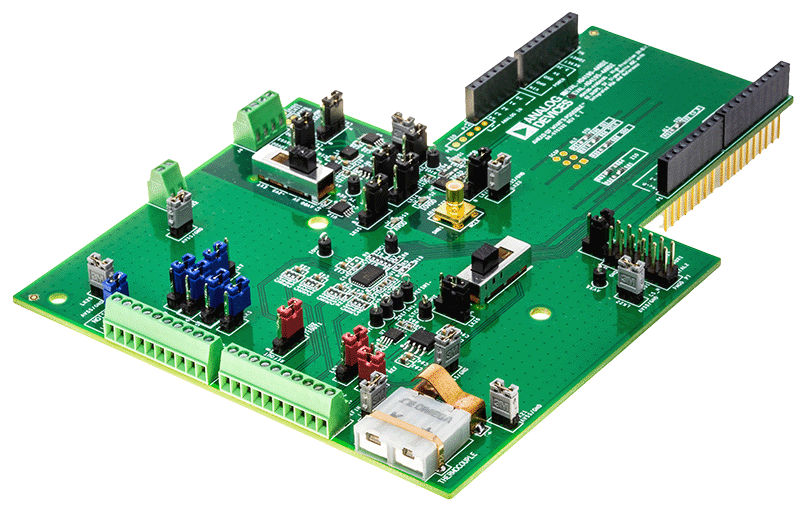

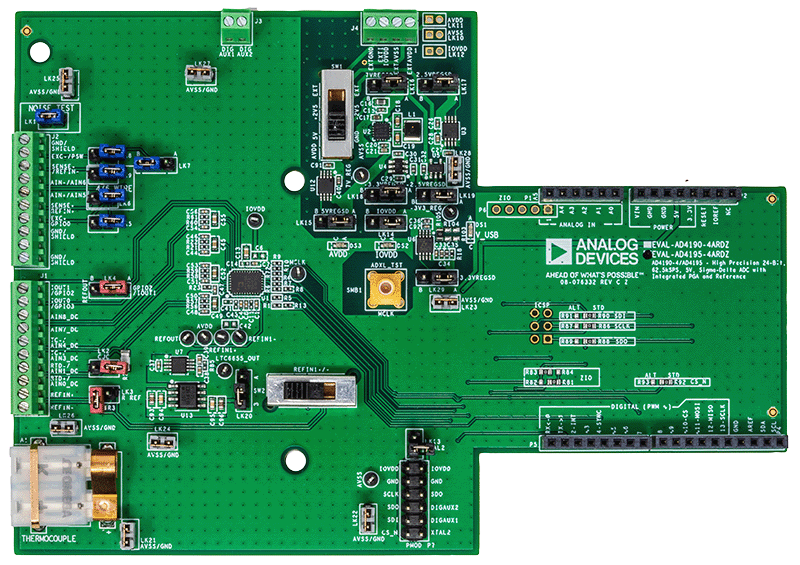

The EVAL-AD4195-4ARDZ evaluation board features the AD4195-4, which is a 24-bit, multichannel, low-noise precision sigma-delta analog-to-digital converter (ADC).

The EVAL-AD4195-4ARDZ evaluation board connects to the USB port of the PC by connecting to the SDP-K1 controller board. A 5V USB supply by the PC is regulated to supply the AD4195-4 and support all necessary components.

The AD4195-4 ACE plug-in fully configures the AD4195-4 device register functionality and provides DC time domain analysis in the form of waveform graphs and associated noise analysis for ADC performance evaluation. The AC analysis is also provided by the software such as a fast fourier transform (FFT), which displays the first five harmonics of the following parameters: SNR, SFDR, S/N+D, and THD.

The EVAL-AD4195-4ARDZ is an evaluation board that allows the user to evaluate the features of the ADC. The user PC software executable controls the AD4195-4 over the USB through the SDP-K1 system demonstration platform (SDP) board.

Full specifications on the AD4195-4 are available in the AD4195-4 data sheet available from Analog Devices, Inc., and must be consulted with this user guide when using the EVAL-AD4195-4ARDZ evaluation board.

資料

UG-2340: Evaluating the AD4195-4, 24-Bit, 62.5kSPS, Multichannel, Low-Noise Precision Sigma-Delta ADC with PGA (Rev.0)
2025/07/29

EVAL-AD4195-4 - Design Files
2025/07/29
