ADIN1111

新規設計に推奨

堅牢で低消費電力の産業用10BASE-T1LイーサネットMAC-PHY

データシート (Rev. A) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 10BASE-T1L IEEE 802.3cg-2019規格に適合
  • 1.0V/2.4Vで最長1700mのケーブル長に対応
  • SPIを備えたMACを内蔵
    • OPEN Alliance 10BASE-T1x MAC-PHYシリアル・インターフェースに対応
    • 16個のMACアドレス・フィルタ
    • 28kBのバッファで高優先度キューおよび低優先度キューに対応
    • カット・スルーまたはストア・アンド・フォワード動作
    • IEEE 1588のタイム・スタンプに対応
    • 統計カウンタ
  • 低消費電力：単電源50mW
  • 診断機能
    • TDRによるケーブル・フォルト検出
    • MSEによるリンク品質インジケータ
    • フレーム・ジェネレータおよびフレーム・チェッカ
    • 複数のループバック・モード
    • IEEEテスト・モードに対応
  • 1.0V p-pおよび2.4V p-pの送信レベルに対応
  • MDIの極性検出および補正
  • 2ピンMDI
  • 内部終端抵抗およびハイブリッド
  • オートネゴシエーション
  • 25MHzの水晶発振器または外部クロック入力
  • EMC試験規格
    • IEC 61000-4-4電気高速トランジェント（±4kV）
    • IEC 61000-4-2 ESD（±4kVの接触放電）
    • IEC 61000-4-2 ESD（±8kVの気中放電）
    • IEC 61000-4-6伝導耐性（10V/m）
    • IEC 61000-4-5サージ（±4kV）
    • IEC 61000-4-3放射耐性（クラスA）
    • EN 55032放射エミッション（クラスB）
  • 小型パッケージ：32ピン（5mm × 5mm）LFCSP
  • 温度範囲
    • 産業用：−40°C～+85°C
    • 拡張：−40°C～+105°C
ADIN1111
堅牢で低消費電力の産業用10BASE-T1LイーサネットMAC-PHY

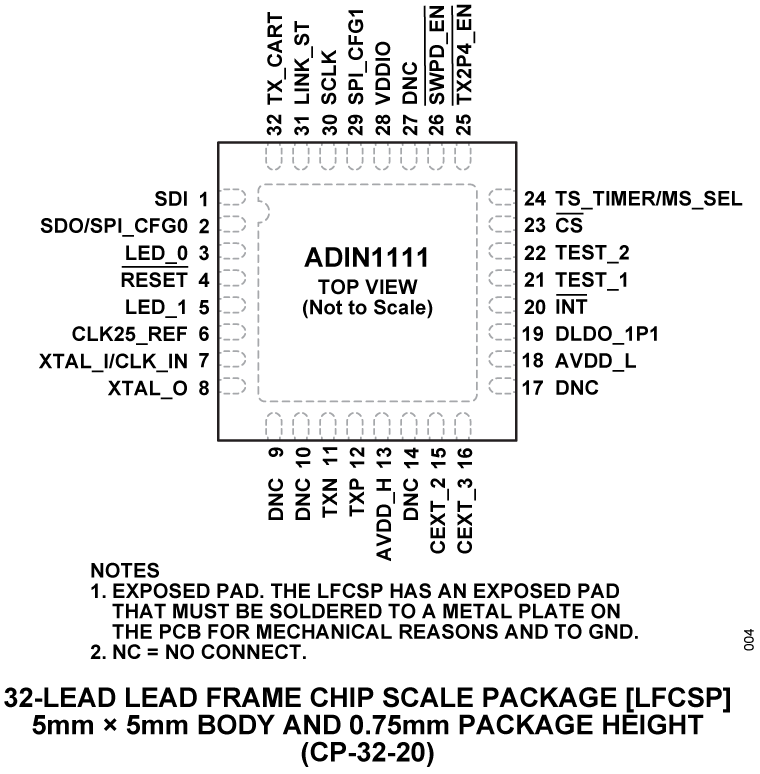

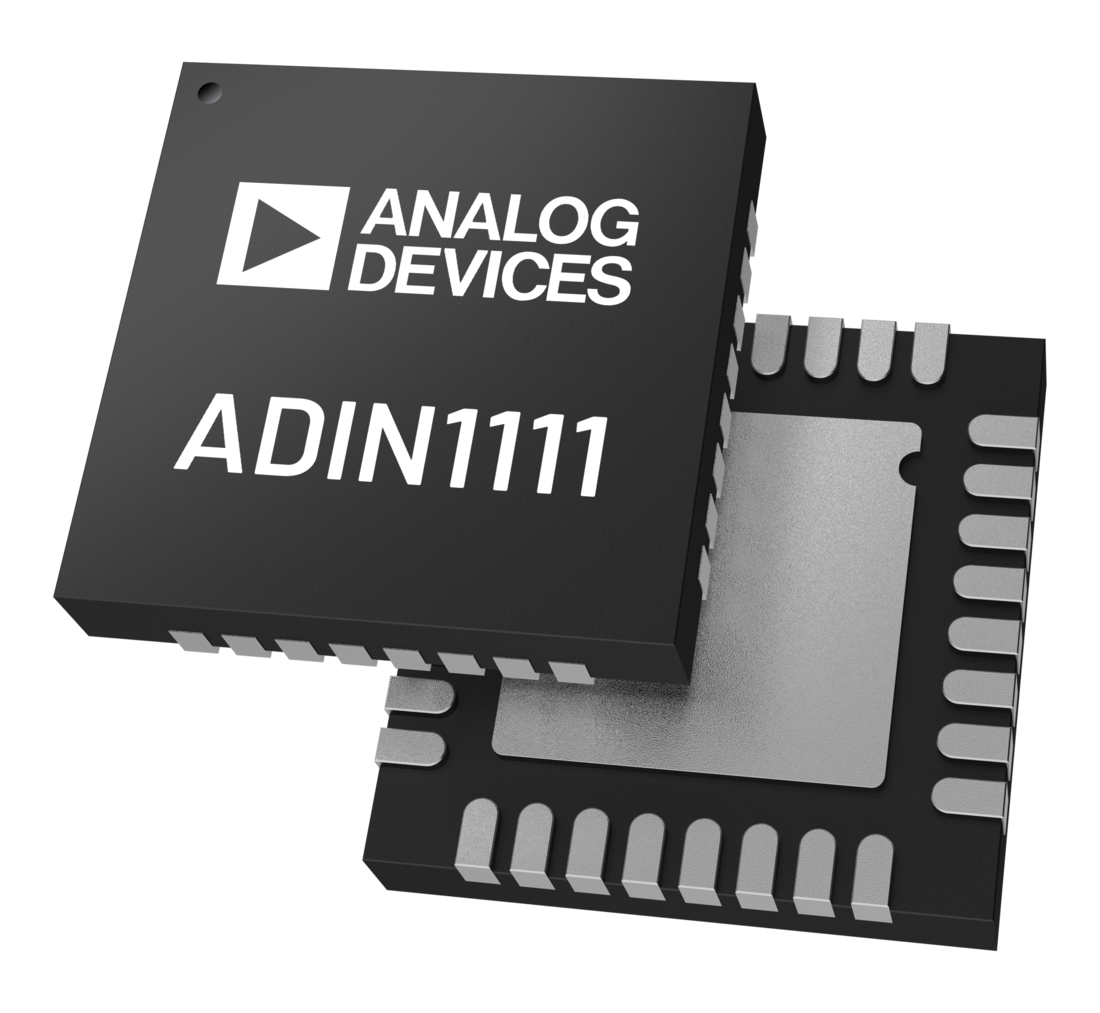

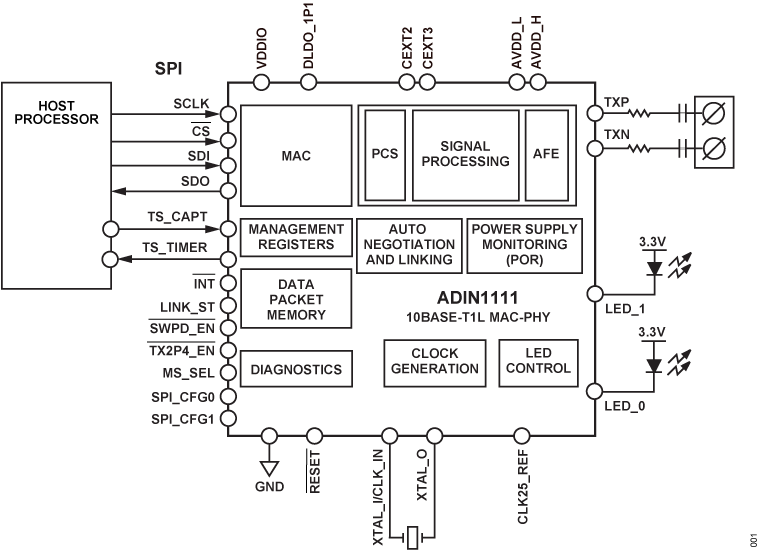

ADIN1111 Functional Block Diagram ADIN1111 Pin Configuration ADIN1111 Chip Illustration
