特長
- 広い入力電圧範囲: 3 V ~ 60 V
- 高速最小スイッチ・オン時間: 30 ns
- 超低静止電流バースト・モード動作:
- 6 μA IQ、12 VIN ~ 3.3 VOUT を制御
- 無負荷での 10 mVP-P 出力リップル
- 同期可能/プログラマブルな固定周波数の強制連続モード動作: 300 kHz ~ 2.2 MHz
- 低ドロップアウト: 0.5 A で 360 mV
- 低 EMI
- 高効率の同期動作:
- 0.5 A、12 VIN から 5 VOUT で 92 % の効率
- 0.5 A、12 VIN から 3.3 VOUT で 90 % の効率
- 高精度 1 V イネーブル・ピン閾値
- 内部ソフト・スタート機能と補償機能
- パワーグッド・フラグ
- 小型の熱強化型 16 ピン MSOP パッケージと 10 ピン(3 mm × 3 mm)DFN パッケージ
- AEC-Q100準拠により、自動車用アプリケーションに対応
LT8619 はコンパクトな高効率、高速同期整流モノリシック降圧スイッチング・レギュレータで、わずか 6 μA の静止電流しか消費しません。LT8619 は 1.2 A の連続電流を供給できます。上面と下面の電源スイッチに必要なすべての回路が付属しており、外付け部品数が最小限に抑えられます。低リップル・バースト・モード® の動作により、出力リップルを 10 mVP-P に維持したまま、非常に低い出力電流まで高い効率を実現できます。SYNC ピンにより、外部クロックと同期した強制連続モード動作が可能です。内部補償とピーク電流モード・トポロジ―で小さなインダクタ値を使用できるため、高速過渡応答と良好なループ安定性が実現します。EN/UV ピンには高精度の 1 V 閾値が設定されており、VIN 低電圧ロックアウトのプログラミングまたは LT8619 のシャットダウンに使用できます。そのため、入力電源電流を 0.6 μA 未満に低減できます。VOUT がプログラミングされた出力電圧の ±7.5 % 以内の場合、PG フラグで示されます。LT8619 は、熱抵抗を低く抑えるためにパッドが露出した小型の 16 ピン MSOP および 10 ピン 3 mm × 3 mm DFN パッケージを採用しています。
アプリケーション
- 12 V の車載システム
- 12 V および 24 V の商用車両
- 48 V の電気自動車およびハイブリッド自動車
- 工業用電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8619
LT8619-5
資料
Filters
1つが該当
データシート
2
信頼性データ
1
415.69 K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- LT8619EDD#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619EDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619EMSE#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619EMSE#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619EMSE#WPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619EMSE#WTRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619EMSE-5#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619EMSE-5#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619EMSE-5#WPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619EMSE-5#WTRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IDD#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IMSE#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IMSE#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IMSE#WPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IMSE#WTRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IMSE-5#PBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IMSE-5#TRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IMSE-5#WPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LT8619IMSE-5#WTRPBF
- ピン/パッケージ図
- 16-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8619EDD#PBF
製造中
LT8619EDD#TRPBF
製造中
LT8619EMSE#PBF
製造中
LT8619EMSE#TRPBF
製造中
LT8619EMSE-5#PBF
製造中
LT8619EMSE-5#TRPBF
製造中
LT8619IDD#PBF
製造中
LT8619IDD#TRPBF
製造中
LT8619IMSE#PBF
製造中
LT8619IMSE#TRPBF
製造中
LT8619IMSE-5#PBF
製造中
LT8619IMSE-5#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT8619EMSE#PBF
製造中
LT8619EMSE#TRPBF
製造中
LT8619EMSE#WPBF
LT8619EMSE#WTRPBF
LT8619EMSE-5#PBF
製造中
LT8619EMSE-5#TRPBF
製造中
LT8619EMSE-5#WPBF
LT8619EMSE-5#WTRPBF
LT8619IMSE#PBF
製造中
LT8619IMSE#TRPBF
製造中
LT8619IMSE#WPBF
製造中
LT8619IMSE#WTRPBF
LT8619IMSE-5#WPBF
LT8619IMSE-5#WTRPBF
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT8619EMSE#PBF
製造中
LT8619EMSE#TRPBF
製造中
LT8619EMSE-5#PBF
製造中
LT8619EMSE-5#TRPBF
製造中
LT8619IMSE#PBF
製造中
LT8619IMSE#TRPBF
製造中
LT8619IMSE-5#PBF
製造中
LT8619IMSE-5#TRPBF
製造中
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT8619IMSE#WPBF
製造中
LT8619IMSE#WTRPBF
LT8619IMSE-5#WPBF
LT8619IMSE-5#WTRPBF
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT8619IMSE-5#PBF
製造中
LT8619IMSE-5#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT8619IMSE-5#PBF
製造中
LT8619IMSE-5#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LT8619EDD#PBF
製造中
LT8619EDD#TRPBF
製造中
LT8619EMSE#PBF
製造中
LT8619EMSE#TRPBF
製造中
LT8619EMSE-5#PBF
製造中
LT8619EMSE-5#TRPBF
製造中
LT8619IDD#PBF
製造中
LT8619IDD#TRPBF
製造中
LT8619IMSE#PBF
製造中
LT8619IMSE#TRPBF
製造中
LT8619IMSE-5#PBF
製造中
LT8619IMSE-5#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LT8619EMSE#PBF
製造中
LT8619EMSE#TRPBF
製造中
LT8619EMSE#WPBF
LT8619EMSE#WTRPBF
LT8619EMSE-5#PBF
製造中
LT8619EMSE-5#TRPBF
製造中
LT8619EMSE-5#WPBF
LT8619EMSE-5#WTRPBF
LT8619IMSE#PBF
製造中
LT8619IMSE#TRPBF
製造中
LT8619IMSE#WPBF
製造中
LT8619IMSE#WTRPBF
LT8619IMSE-5#WPBF
LT8619IMSE-5#WTRPBF
2 4, 2020
- 20_0132
Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC
LT8619EMSE#PBF
製造中
LT8619EMSE#TRPBF
製造中
LT8619EMSE-5#PBF
製造中
LT8619EMSE-5#TRPBF
製造中
LT8619IMSE#PBF
製造中
LT8619IMSE#TRPBF
製造中
LT8619IMSE-5#PBF
製造中
LT8619IMSE-5#TRPBF
製造中
6 21, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT8619IMSE#WPBF
製造中
LT8619IMSE#WTRPBF
LT8619IMSE-5#WPBF
LT8619IMSE-5#WTRPBF
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LT8619IMSE-5#PBF
製造中
LT8619IMSE-5#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LT8619IMSE-5#PBF
製造中
LT8619IMSE-5#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
高電圧ホットスワップ・コントローラ1 |
||||
新規設計に推奨 |
低静止電流サージ・ストッパー |
|||
低電圧ホットスワップ・コントローラ1 |
||||
新規設計に推奨 |
マイクロパワーHot Swapコントローラ |
評価用キット 1
DC2137A
LT8619、静止電流6µAの60V、1.2A同期整流モノリシック降圧レギュレータ
製品の詳細

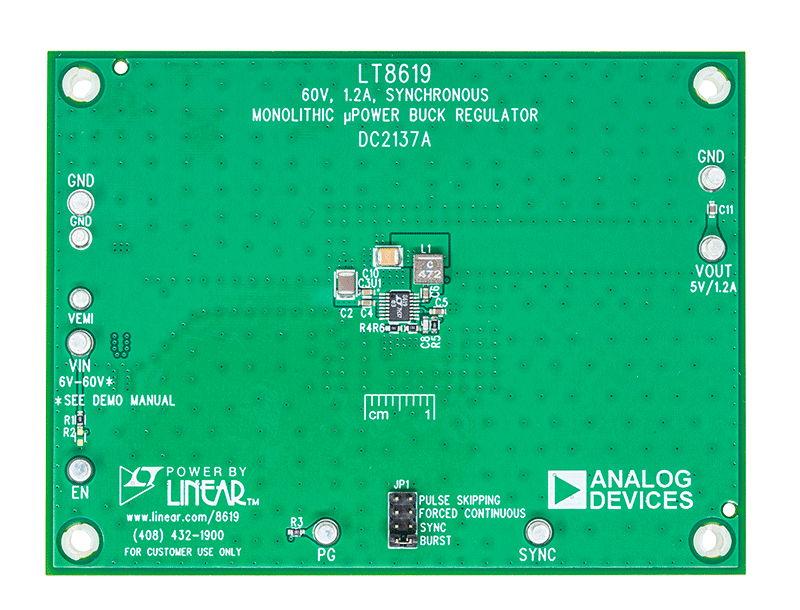

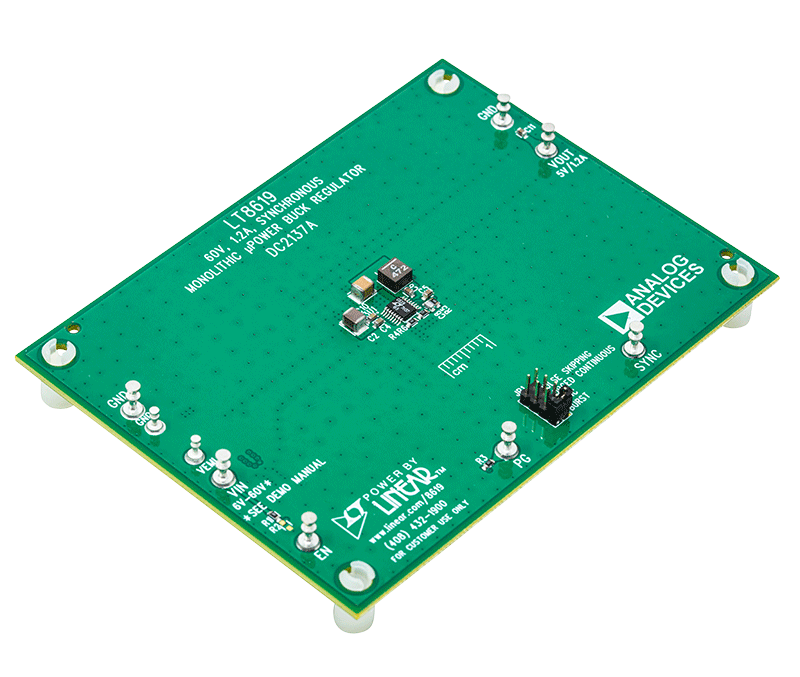

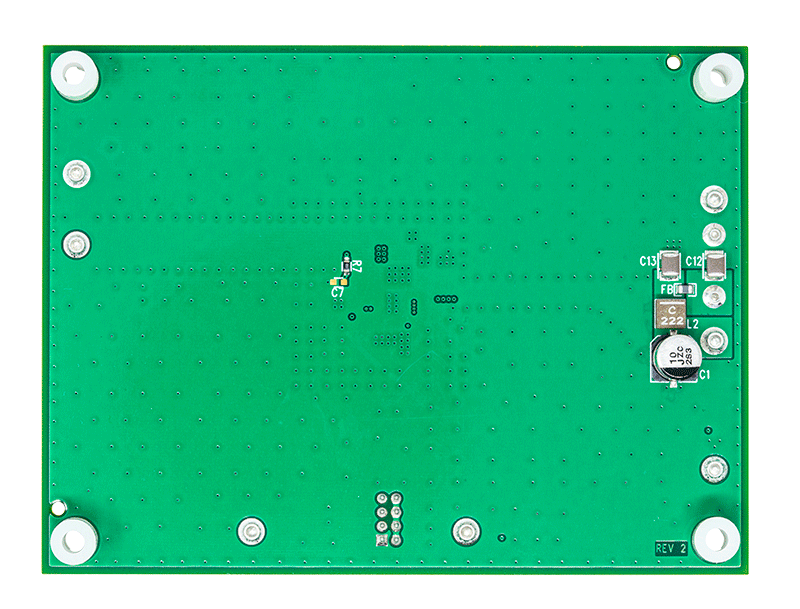

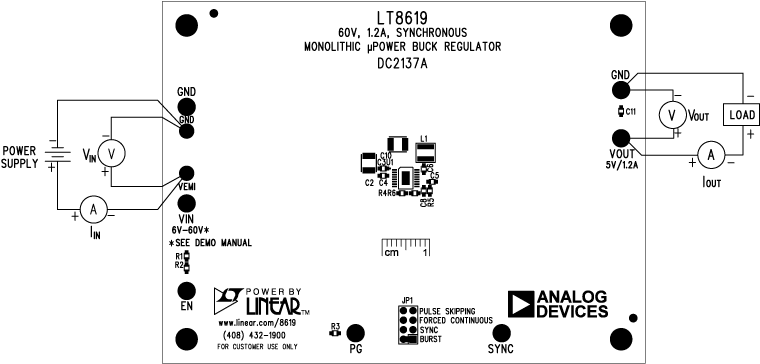

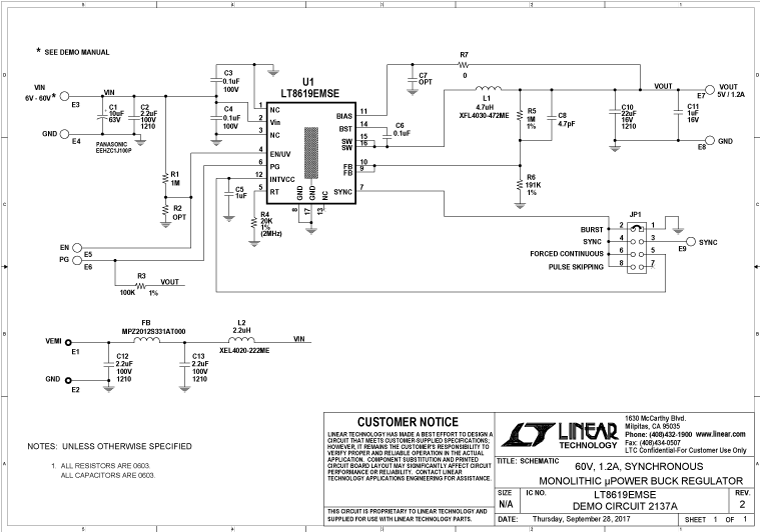

デモ回路2137Aは、LT®8619を使用した、モノリシック降圧DC/DCスイッチング・レギュレータです。LT8619は 高効率、高速の同期整流モノリシック降圧スイッチング・レギュレータで、わずか6µAの静止電流しか消費しません。このデモ回路は、6V~48Vの入力で5V、1.2Aの出力を提供するように設計されており、トランジェント入力電圧は最大60Vです。入力範囲が広いため、オートモーティブ、工業用システム、テレコム電源など、様々な電源を安定化させるのに適しています。電源スイッチ、補償回路、およびその他の必要な回路が、LT8619パッケージ内にあるため、外付け部品は最小限であり、設計がシンプルになります。
LT8619のスイッチング周波数は、発振器抵抗または300kHz~2.2MHzの範囲の外部クロックによってプログラムすることができます。デモ回路2137Aのデフォルト周波数は2MHzです。このデモ用ボードのSYNCピンは、デフォルトでは低リップルBurst Mode®(バースト・モード)動作用にグラウンド(JP1のBURST位置)に接続されています。外部クロックと同期するには、JP1をSYNCに動かし、外部クロックをSYNC端子に入力します。RT抵抗(R4)は、LT8619の内部スイッチング周波数を最も低い同期入力以下に設定するように選ぶ必要があります。クロック同期中、コントローラは強制連続モードになります。JP1シャントを動かすことにより、パルススキッピング・モードと強制連続モードから選択することができます。
低リップル・バースト・モード動作では、軽負荷状態で出力リップルを低く抑えながら効率を向上できます。図1は、バースト・モード動作での12V入力および24V入力の場合の回路の効率を示しています(VIN端子からの入力によりEMIフィルタはバイパスされます)。
このデモ用ボードにはEMIフィルタが備わっています。ボードのEMI性能(EMIフィルタ使用)を図2に示します。放射EMI性能の赤い線は、CISPR25クラス5ピーク限界値です。この図は、回路が広いマージンでテストに合格することを示しています。図2に示すEMI/EMC性能を実現するには、入力EMIフィルタが必要であり、入力電圧をVEMI端子に印加する必要があります。
LT8619のデータシートには、部品、動作、および用途の詳細が記載されています。このデータシートは、このデモ回路2137A用デモ・マニュアルと併せて参照してください。LT8619は、パッドが露出した小型の16ピンMSOPおよび10ピン3mm × 3mm DFNパッケージで組み立てられています。低EMI動作と最大の熱性能の両方を得るため、ボードを適切にレイアウトすることが重要です。詳細については、データシートのセクションを参照してください。
