MAX9247

27位、2.5MHz至42MHz、直流平衡、LVDS串行器

更多 showmore-icon

完全集成的单链路串行器,用于数字视频产品

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 7
特性
  • 预加重改善了输出眼图质量和信号完整性
  • 专用数据编码实现DC平衡并降低EMI
  • 视频消隐期间发送控制数据
  • 5位控制数据输入具有单位误差容限
  • 相移可编程LVDS信号有助于降低EMI
  • 输出共模滤波器抑制EMI
  • 可驱动10m以上的STP电缆
  • ±2%的参考时钟容限
  • 符合ISO 10605和IEC 61000-4-2 Level 4 ESD保护规范
  • 独立的输入电源方便了与1.8V至3.3V逻辑接口
  • +3.3V核电压
  • 节省空间的LQFP封装
  • -40°C至+85°C和-40°C至+105°C工作温度范围
更多细节
show more Icon

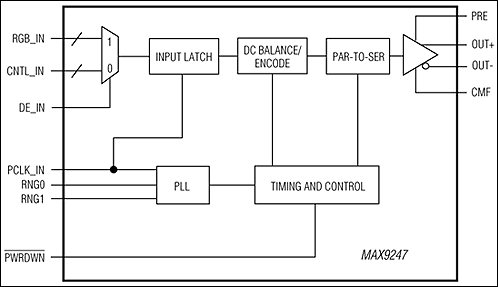

MAX9247数字视频并/串行转换器可将27位并行数据转换为串行数据。18位视频数据和9位控制数据经过编码,复用到串行接口,可降低串行数据速率。使能输入确定视频数据或控制数据何时开始并/串转换。

MAX9247与MAX9248/MAX9250解串器配合使用,组成一个完整的数字视频串行链路。可通过阻抗受控的PCB走线或双绞线实现互连。专用数据编码降低EMI并提供DC平衡。DC平衡允许使用AC耦合,提供发送和接收接口之间的隔离。LVDS输出采用100Ω内部端接。工作频率低于35MHz时,MAX9247也可以与MAX9218解串器配合工作。

提供符合ISO 10605 ±10kV接触放电和±30kV气隙放电规范的ESD保护。

MAX9247核电压为+3.3V,独立的输入电源便于与1.8V至3.3V逻辑电平接口。这些器件提供48引脚LQFP封装,工作温度范围为-40°C至+85°C或-40°C至+105°C。

应用

  • 车载娱乐系统
  • LCD
  • 导航系统显示器
  • 摄像机
产品模型 7

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX9247ECM+
  • HTML
  • HTML
MAX9247ECM+T
  • HTML
  • HTML
MAX9247ECM/V+
  • HTML
  • HTML
MAX9247ECM/V+T
  • HTML
  • HTML
MAX9247GCM+
  • HTML
  • HTML
MAX9247GCM/V+
  • HTML
  • HTML
MAX9247GCM/V+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 3, 2021

- 2218E

ASSEMBLY

MAX9247ECM+

量产

MAX9247ECM+T

量产

MAX9247ECM/V+

量产

MAX9247ECM/V+T

量产

3月 13, 2015

- 1519

TEST

MAX9247ECM+

量产

MAX9247ECM+T

量产

MAX9247ECM/V+

量产

MAX9247ECM/V+T

量产

MAX9247GCM+

量产

MAX9247GCM/V+

量产

MAX9247GCM/V+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 3, 2021

- 2218E

arrow down

ASSEMBLY

MAX9247ECM+

量产

MAX9247ECM+T

量产

MAX9247ECM/V+

量产

MAX9247ECM/V+T

量产

3月 13, 2015

- 1519

arrow down

TEST

MAX9247ECM+

量产

MAX9247ECM+T

量产

MAX9247ECM/V+

量产

MAX9247ECM/V+T

量产

MAX9247GCM+

量产

MAX9247GCM/V+

量产

MAX9247GCM/V+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

MAX9247EVKIT

MAX9247和MAX9248评估板

zoom

MAX9247EVKIT

MAX9247和MAX9248评估板

MAX9247和MAX9248评估板

特性和优点

  • 27位并行接口
  • Rosenberger连接器(包含电缆)
  • 可单独评估MAX9247/MAX9248串行器/解串器(SerDes)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX9247/MAX9248评估板(EV kit)提供经过验证的设计,用于评估MAX9247 27位、2.5MHz至42MHz直流平衡LVDS串行器和MAX9248 27位、2.5MHz至42MHz直流平衡LVDS解串器。MAX9247将27位并行输入数据(18位视频数据和9位控制位)转换成串行数据流;MAX9248将LVDS串行输入转换成18位并行视频数据和9位并行控制数据。

评估板PCB安装了MAX9247ECM+或MAX9247GCM+,以及MAX9248ECM+或MAX9248GCM+。

应用

  • 车载娱乐系统
  • LCD
  • 导航系统显示器
  • 摄像机

MAX9248EVKIT

MAX9247和MAX9248评估板

zoom

MAX9248EVKIT

MAX9247和MAX9248评估板

MAX9247和MAX9248评估板

特性和优点

  • 27位并行接口
  • Rosenberger连接器(包含电缆)
  • 可单独评估MAX9247/MAX9248串行器/解串器(SerDes)
  • 经过验证的PCB布局
  • 完全安装并经过测试

产品详情

MAX9247/MAX9248评估板(EV kit)提供经过验证的设计,用于评估MAX9247 27位、2.5MHz至42MHz直流平衡LVDS串行器和MAX9248 27位、2.5MHz至42MHz直流平衡LVDS解串器。MAX9247将27位并行输入数据(18位视频数据和9位控制位)转换成串行数据流;MAX9248将LVDS串行输入转换成18位并行视频数据和9位并行控制数据。

评估板PCB安装了MAX9247ECM+或MAX9247GCM+,以及MAX9248ECM+或MAX9248GCM+。

应用

  • 车载娱乐系统
  • LCD
  • 导航系统显示器
  • 摄像机
