MAX9157

最后购买期限

四路、总线式LVDS收发器

尺寸最小的四路总线LVDS收发器

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 32引脚TQFP和节省空间的32引脚QFN封装
  • 52mV的LVDS输入滞回
  • 1ns (最小)过渡时间(从0%至100%)，尽可能减少了反射
  • 保证7.2pF (最大)总线负载电容
  • 无瞬变的上电和断电过程
  • VCC = 0或开路时，I/O处于可热插拔的高阻态
  • 保证200Mbps的传输数据速率
  • 安全失效电路
  • 流通引脚排列

    • MAX9157是用于大负载、半双工多点总线的四路总线LVDS (BLVDS)收发器。其微小的32引脚QFN和TQFP封装以及流通引脚排列等特性，允许收发器置于连接器附近，以尽可能减小分支连线长度。MAX9157能够驱动LVDS电平至27Ω负载(两个终端匹配电阻的重负载LVDS总线),速度高达200Mbps。当差分输入开路，无驱动短路，或无驱动终端匹配时，输入安全失效电路将保证接收器输出为高。MAX9157差分输入具有52mV的滞回，对总线噪声和反射提供更强的抗干扰能力。MAX9157为3.3V单电源工作，驱动器使能有效时消耗80.9mA的电源电流，驱动器禁止时消耗22.7mA的电源电流。

    VCC = 0或开路时，MAX9157的高阻I/O (接收器输出除外)，结合无瞬变的上电和断电过程，允许多卡总线系统中的热插拔板卡。7.2pF (最大)的BLVDS I/O电容值尽可能减小了总线负载。

    MAX9157提供5mm x 5mm、32引脚QFN和TQFP封装，MAX9157规定工作在-40°C至+85°C的扩展级温度范围。对于四路BLVDS驱动器，尤其适合于双组多点全双工总线，请参考MAX9129的数据资料。

    应用

    • 上/下路复用器
    • 蜂窝电话基站
    • 数字交叉连接
    • DSLAM
    • 多点总线
    • 网络路由器和交换机
    MAX9157
    四路、总线式LVDS收发器

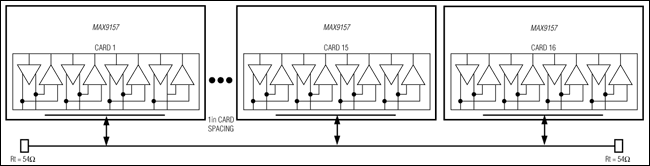

    MAX9157：典型工作电路
