MAX9129

量产

四路、总线式LVDS驱动器，引脚按信号流向排列

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 27Ω负载下驱动LVDS电平信号
  • 1ns (从0%至100%)最小过渡时间，减少了反射
  • 保证200Mbps (100MHz)数据速率
  • 使能引脚控制高阻输出
  • 电源断电后，输出为高阻
  • 无毛刺输出的上电和断电过程
  • 可热插拔
  • 流通引脚排列
  • 提供有微型QFN封装(比TSSOP小50%)
  • +3.3V单电源

MAX9129是一款具有流通引脚排列的四路总线低压差分信号(BLVDS)驱动器。该器件设计用于驱动多点重负载的总线，具有受控的过渡时间(最小1ns，从0%至100%)，以减少信号反射。MAX9129接收四路LVTTL/LVCMOS输入电平，即使在27Ω负载下，也可转换为250mV至450mV (标准LVDS电平信号)的输出电平信号，速度高达200Mbps (100MHz)。

上电复位确保在上电和断电过程中，所有的四个输出被禁止，呈现高阻输出。通过控制EN和/EN两个输入，输出可以置为高阻态，使器件处于11mW的低功耗状态。所有四路接收器共用该使能信号。流通引脚排列简化了PCB的布线，且通过分开LVTTL/LVCMOS输入和BLVDS输出，减少了串扰。

MAX9129工作于+3.3V单电源，满足-40°C至+85°C的工作温度范围。该器件提供16引脚QFN和TSSOP封装。对于具有流通引脚排列的四路LVDS线接收器，请参考MAX9121的数据资料。

应用

  • 上/下路复用器
  • 背板与互连应用
  • 蜂窝电话基站
  • 时钟/数据分配
  • 数字交叉连接
  • DSLAM
  • 网络路由器和交换机
MAX9129
四路、总线式LVDS驱动器，引脚按信号流向排列

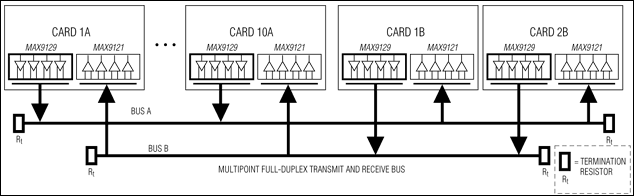

MAX9129:Typical Applications Circuit
