MAX8875

150mA、低压差线性稳压器,带有电源就绪指示输出

更多 showmore-icon

SOT23低压差稳压器,有效延长电池寿命

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 电源良好输出
  • 小型输出电容(1µF陶瓷)
  • 预设输出电压(±1%精度)
  • 支持150mA输出电流
  • 85µA空载电源电流
  • 100mA负载时的压差低至110mV(150mA负载时为165mV)
  • 热过载和短路保护
  • 电池反接保护
  • 60dB PSRR (100Hz)
  • 关断电流:1µA(最大值)
更多细节
show more Icon

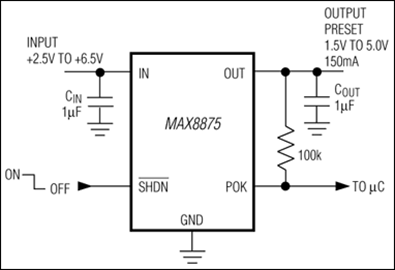

MAX8875低压差线性稳压器的输入电压范围为+2.5V至+6.5V,提供高达150mA的电流。该器件通过P沟道MOSFET调整管将其85µA电源电流保持独立于负载,非常适合用于电池供电的便携式设备,例如PCS电话、蜂窝电话、无线电话和调制解调器。

MAX8875具有电源正常输出,可在输出失调时发出指示。该器件提供多种预设输出电压版本:5.0V、3.3V、3.0V、2.7V、2.5V或1.5V。其他特性包括1µA(最大)关断电流、短路保护、热关断保护和电池反接保护。该器件采用微型5引脚SOT23封装。

MAX8875经过优化,可与1µF陶瓷输出电容搭配使用。如需与更高ESR输出电容搭配使用的引脚兼容、功能相当器件,请参见MAX8885数据手册。



应用

  • 音频系统
  • 无线电话
  • 电子规划器
  • 手持式仪器仪表(PDA、掌上型电脑)
  • 调制解调器
  • 掌上型电脑
  • PCMCIA卡
  • PCS电话
产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX8875EUK25+
  • HTML
  • HTML
MAX8875EUK25+T
  • HTML
  • HTML
MAX8875EUK30+
  • HTML
  • HTML
MAX8875EUK30+T
  • HTML
  • HTML
MAX8875EUK33+
  • HTML
  • HTML
MAX8875EUK33+T
  • HTML
  • HTML
MAX8875EUK50+
  • HTML
  • HTML
MAX8875EUK50+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

1月 11, 2021

- 1703RN

ASSEMBLY

MAX8875EUK25+

量产

MAX8875EUK25+T

量产

MAX8875EUK30+

量产

MAX8875EUK30+T

量产

MAX8875EUK50+

量产

MAX8875EUK50+T

量产

2月 4, 2015

- 1341_CANCELLATION

ASSEMBLY

MAX8875EUK25+

量产

MAX8875EUK25+T

量产

MAX8875EUK30+

量产

MAX8875EUK33+

量产

MAX8875EUK33+T

量产

MAX8875EUK50+

量产

MAX8875EUK50+T

量产

3月 13, 2023

- 2361N

WAFER FAB

MAX8875EUK30+

量产

MAX8875EUK30+T

量产

MAX8875EUK33+

量产

MAX8875EUK33+T

量产

MAX8875EUK50+

量产

MAX8875EUK50+T

量产
