MAX8811

高速、双相驱动器,内置boost二极管

较高的栅极驱动能力有助于加快上升、下降时间,允许设计人员使用低成本(大电容) MOSFET或在大电流应用中驱动多个并联MOSFET

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 双相同步buck驱动器
  • 内置bootstrap二极管
  • 系统输入电压高达26V
  • 栅极驱动峰值电流:6A
  • 每相可提供30A电流
  • 0.4Ω/0.9Ω低边,0.7Ω/1.0Ω高边驱动器(典型值)
  • 负载为3000pF时,典型上升/下降时间为11ns
  • 自适应死区时间控制
  • 延迟时间用户可编程
  • 使能功能,关断模式下静态电流为0.04µA (典型值)
  • 可节省空间的16引脚无铅QSOP封装

2相栅极驱动器MAX8811可控制多相同步降压转换器应用中的功率MOSFET,为每相提供高达30A输出电流。MAX8811和MAX8810A (多相电源控制器)配合使用可提供高效、低成本的解决方案,适合各种多相供电应用。MAX8811允许高达26V的系统输入电压。每个MOSFET驱动器都能驱动3000pF容性负载,并具有11ns的典型上升和下降时间。

MAX8811集成自适应直通保护电路,可防止“高边MOSFET关断至低边MOSFET导通”转换时产生电流直通。在“低边MOSFET关断至高边MOSFET导通”转换期间还提供一个可编程延迟。这最大限度地提高了总转换效率,并可与各种类型的MOSFET协同工作。

由MAX8523双相驱动器可方便的升级至MAX8811。内置自举二极管可减少外部元件数,使能输入提供灵活的上电顺序。MAX8811提供节省空间的16引脚QSOP封装。

应用

  • DC-DC转换器模块
  • 多相降压转换器
  • 处理器核电压调节器
  • 开关电源
  • 稳压器模块(VRM)

MAX8811
高速、双相驱动器,内置boost二极管

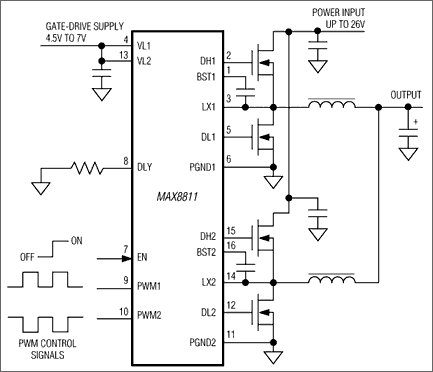

MAX8811:典型工作电路
