3506: 宽输入、0.6V并联型稳压器，用于隔离型DC-DC转换器 Data Sheet (Rev. 1)1/1/1900PDF268K
概览
优势和特点
- MAX8515A
- +25°C时,具有0.6V ±0.5%初始精度
- -40°C至+85°C范围内,具有0.6V ±1%初始精度
- MAX8515
- +25°C时0.6V ±1%初始精度
- -40°C至+85°C时0.6V ±1.8%初始精度
- 0.2V至18V内吸收20mA电流
- 1.7V至28V输入电压范围
- 可直接驱动光耦
- 0.2Ω的动态输出阻抗
- 节省空间的5引脚SC70或SOT23封装
产品详情

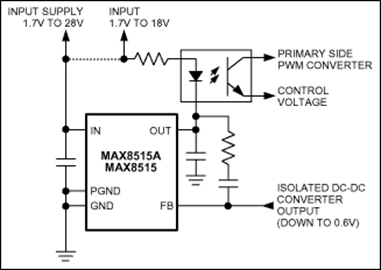

MAX8515A/MAX8515并联稳压器简化了在高精度、输出电压低至0.6V的隔离式DC-DC转换器中设计稳压功能和过压保护(OVP)功能。这两款器件具有独立的、来自输出并联级的电源电压和反馈输入，在输出电压为1.8V至18V时，能够直接工作于DC-DC转换器的输出级。另一种方式，MAX8515A/MAX8515输入级可以工作于1.7V至28V未稳压电源，与DC-DC转换器输出电压无关。MAX8515A/MAX8515在输出电压低至0.2V时还可流过20mA的电流。
MAX8515A在+25°C时具有0.5%的初始输出精度，在-40°C至+85°C范围内为1%，为隔离型DC-DC转换器提供输出电压调节功能。MAX8515在+25°C时具有1%的初始输出精度，在-40°C至+85°C范围内1.8%，能够为隔离式DC-DC转换器提供输出过压保护(OVP)功能。高开环带宽适用于设计高带宽DC-DC转换器。
采用MAX8515A/MAX8515和外部NPN调整管就可以设计为低成本、低压差线性稳压器，应用于那些无须过流保护、短路保护和过热保护等节省成本的应用。
MAX8515/MAX8515A采用节省空间的5引脚SC70和SOT23封装，满足-40°C至+85°C的扩展级温度范围。提供评估套件，以加快设计。
应用
- 可调节电压基准
- 隔离型DC-DC转换
- 低压差线性稳压器
- 网络、电信及蜂窝基站电源
- 并联型稳压器
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
Circuit Guards Amplifier Outputs Against Overvoltage1/6/2011
-
The Quick Guide to Layout Considerations for the Lithium-Ion (Li+) Battery Simulator8/31/2010
-
Precision Constant-Current Sink Provides Wide, Close-to-the-Rail Compliance8/2/2010
-
Shunt Regulator Improves PA's Current-Limit Accuracy7/26/2006
-
High-IOUT LDO Regulator Has Excellent Transient Response3/23/2006
-
A Cheap, Tiny LDO Provides up to 2A Output Current12/2/2002
-
简化锂离子(Li+)电池充电器测试3/2/2023
-
Transform a LED Driver from Buck to Boost for Enhanced Flexibility, Reduced BOM11/15/2016
-
Layout Considerations for High-Power Circuits5/16/2012
-
Designing Single-Switch, Resonant-Reset, Forward Converters3/20/2007
-
Using the MAX8515 Shunt Regulator In Output \r\nOvervoltage Sensing Applications for DC-DC Converters9/12/2003
-
50W Current-Mode Forward Converter Design with the MAX85409/1/2003
-
50W Voltage-Mode Forward Converter Design with the MAX85418/28/2003
设计资源
