概览
优势和特点
- 0.31in²的电路面积
- 低截面设计
- 片内功率MOSFET
- 高效率的开关模式
- 低噪声的纹波抵消技术
- 直接电流控制防止TEC电流浪涌
- 5%精度可调的加热/冷却电流限制
- 2%精度的TEC电压限制
- 低输出电流时，无死区或振荡
- ITEC监测TEC电流
- 1%精度的电压基准
- 高达1MHz的开关频率
- 同步工作(MAX8521)
产品详情
MAX8520/MAX8521设计用于驱动空间受限的光纤模块中的热电制冷器(TEC)。这两款器件提供±1.5A输出电流，并控制TEC电流，以消除有害的电流浪涌。片内FET减少了外部元件的数目，高开关频率减小了外部元件的尺寸。

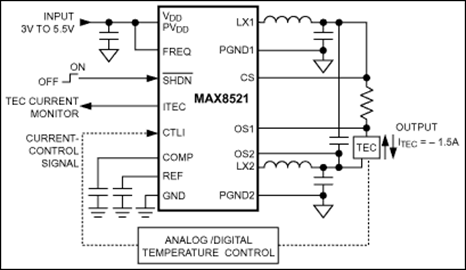

MAX8520/MAX8521工作于单电源，在两个同步buck转换器输出之间连接TEC。这种工作方式允许在低电流时实现无死区和其他非线性的温度控制。这种策略保证在设置点非常接近环境工作点时，控制系统不会发生振荡，仅需少量的加热或者冷却。由模拟控制信号精确地设置TEC电流。
这两款器件具有精确的、独立可调的加热电流限制和冷却电流限制，以及最大TEC电压限制，以提高光模块的可靠性。有一路模拟输出信号监测TEC电流。独特的纹波抵消技术有助于减小噪声。
MAX8520采用5mm x 5mm TQFN封装，通过外部电阻调节，开关频率可高达1MHz。MAX8521也采用5mm x 5mm TQFN封装，采用节省空间的3mm x 3mm UCSP™封装和36焊球WLP (3mm x 3mm)封装，具有500kHz或者1MHz引脚可选择的开关频率。
应用
- 自动测试设备(ATE)
- 生物技术实验室设备
- 光纤光网络设备
- 光纤激光器模块
- SFF/SFP模块
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
