MAX78000

采用超低功耗卷积神经网络加速度计的人工智能微控制器

更多 showmore-icon

一款新型AI微控制器,能够使神经网络以超低功耗运行

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 双核超低功耗微控制器
    • 带FPU的Arm Cortex-M4处理器,工作频率最高可达100MHz
    • 512KB闪存和128KB SRAM
    • 16KB指令缓存帮助优化性能
    • 用于SRAM的可选纠错码(ECC-SEC-DED)功能
    • 32位RISC-V协处理器,工作频率最高可达60MHz
    • 多达52个通用I/O引脚
    • 12位并行摄像头接口
    • 一个I2S主机/从机,用于数字音频接口
  • 神经网络加速器
    • 针对深度卷积神经网络进行了高度优化
    • 442k 8位权重容量,具有1、2、4、8位权重
    • 高达1024 x 1024像素的可编程输入图像尺寸
    • 多达64层的可编程网络深度
    • 多达1024个通道的可编程网络每层通道宽度
    • 一维和二维卷积处理
    • 流模式
    • 灵活支持其他网络类型,包括MLP和循环神经网络
  • 电源管理延长电池应用的续航时间
    • 集成单电感多路输出(SIMO)的开关电源(SMPS)
    • SIMO电源电压范围:2.0V至3.6V
    • 动态电压调节尽可能地降低了内核功耗
    • 在3.0V时缓存执行While循环的电流为22.2µA/MHz(仅CM4内核工作)
    • 支持实时时钟(RTC)使能的低功耗模式的SRAM数据保留
  • 安全性和集成度
    • 安全启动
    • AES 128/192/256硬件加速引擎
    • 真随机数生成器(TRNG)的随机数种子生成器
更多细节
show more Icon

人工智能(AI)需要超强的计算能力,而Maxim则大大降低了AI计算所需的功耗。MAX78000是一款新型的AI微控制器,使神经网络能够在互联网边缘端以超低功耗运行,将高能效的AI处理与经过验证的Maxim超低功耗微控制器相结合。通过这款基于硬件的卷积神经网络(CNN)加速器,即使是电池供电的应用也可执行AI推理,同时功耗仅为微焦耳级。

MAX78000是一款先进的片上系统,集成带FPU CPU的Arm® Cortex®-M4内核,通过超低功耗深度神经网络加速器实现高效的系统控制。CNN引擎具有442KB的权重存储器,可支持1、2、4和8位权重(支持高达350万权重的网络)。该CNN权重存储器基于SRAM,因此可进行AI网络的即时更新。同时,CNN引擎还集成了512KB的数据存储器。高度灵活的CNN架构允许用户通过PyTorch®和TensorFlow®等传统工具集训练网络,然后经Maxim提供的工具转换后在MAX78000上运行。

除CNN引擎的存储器之外,MAX78000还具备适配微控制器内核的大型片内系统存储器,具有512KB的闪存和高达128KB的SRAM,支持多个高速和低功耗的通信接口,包括I2S和并行摄像头接口(PCIF)。

该器件采用81引脚的CTBGA(8mm x 8mm、0.8mm间距)封装。

应用

  • 音频处理:多关键字识别、声音分类、降噪
  • 面部识别
  • 目标检测和分类
  • 时间序列数据处理:心率/生命体征信号分析、多传感器分析、预测性维护

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

视频

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX78000EXG+
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

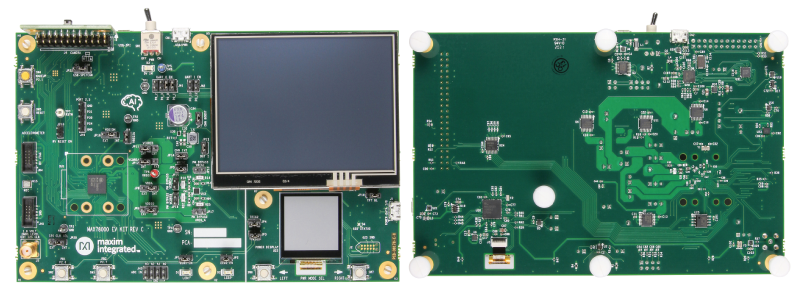

MAX78000EVKIT

MAX78000评估套件

zoom

MAX78000EVKIT

MAX78000评估套件

MAX78000评估套件

特性和优点

  • 带有专用显示屏的储能器,可以跟踪设备电源随时间的变化
  • 板载数字麦克风
  • 板载加速度计/陀螺仪
  • SWD JTAG 10引脚接头
  • RISC-V协处理器JTAG 10引脚接头
  • 16M字节QSPI Flash
  • 选择可通过0.1in接头访问的GPIO
  • 四个ADC输入,采用可选的AA滤波器
  • 触摸使能、3.5in、320 x 240彩色TFT显示屏
  • UART通过USB桥接器访问
  • QSPI存储器通过USB桥接器访问
  • 所有IC电源轨都可能采用跳线隔离,以测量单个电流
  • 两个通用LED和两个通用按钮开关

产品详情

MAX78000评估套件提供一个平台,支持利用MAX78000的功能来构建新一代人工智能(AI)设备。

板载硬件包括数字麦克风、陀螺仪/加速度计、并联摄像头模块支持和3.5in触控使能的彩色TFT显示器。辅助显示器由储能器供电,以跟踪设备功耗随时间的变化。不受约束的GPIO和模拟输入均可通过0.1in引脚接头访问。主系统电源和UART访问均通过USB Micro-B连接器提供。USB至SPI桥提供对板载存储器的快速访问,能够快速加载大型网络或图片。

应用

  • 音频处理:多关键字识别、声音分类、降噪
  • 面部识别
  • 目标检测和分类
  • 时间序列数据处理:心率/生命体征信号分析、多传感器分析、预测性维护
reference details image

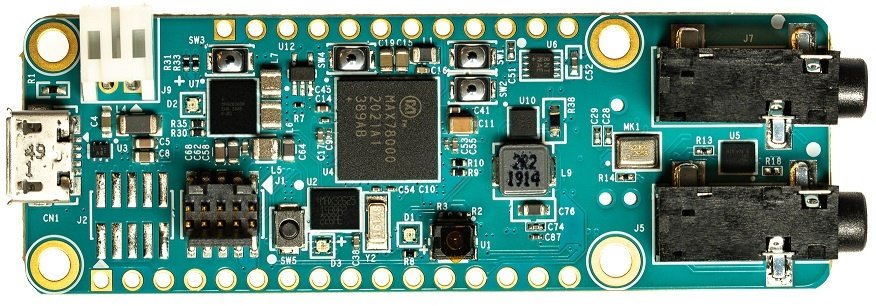

MAX78000FTHR

MAX78000 评估套件

zoom

MAX78000FTHR

MAX78000 评估套件

MAX78000 评估套件

特性和优点

  • MAX78000微控制器
    • 双核:Arm Cortex-M4 FPU处理器,100MHz;RISC-V协处理器,60MHz
    • 512KB闪存
    • 128KB SRAM
    • 16KB缓存
    • 卷积神经网络加速器
    • 12位并行摄像头接口
    • MAX20303可穿戴PMIC,带电量计
    • 通过USB充电
    • 板载DAPLink调试和编程
    • Arm Cortex-M4 FPU处理器接口
    • 兼容面包板的连接头
    • Micro USB连接器
    • Micro SD卡连接器
  • 集成外设
    • RGB指示LED
    • 用户按钮
    • CMOS VGA图像传感器
    • 低功耗、立体声音频编解码器
    • 数字麦克风
    • SWD调试器
    • 虚拟UART控制台
    • 10引脚Cortex调试接头,用于RISC-V协处理器

产品详情

MAX78000FTHR为快速开发平台,帮助工程师利用MAX78000 Arm® Cortex® M4F处理器快速实施超低功耗、人工智能(AI)方案,器件集成卷积神经网络加速器。评估板包括MAX20303 PMIC,用于电池和电源管理。评估板规格为0.9in x 2.6in、双排连接器,兼容Adafruit Feather Wing外设扩展板。评估板包括各种外设,例如CMOS VGA图像传感器、数字麦克风、低功耗立体声音频CODEC、1MB QSPI SRAM、micro SD存储卡连接器、RGB指示LED和按键。MAX78000FTHR为概念验证和早期软件开发提供经过功率优化管理的便捷、灵活开发平台,加快产品上市。

登录https://www.maximintegrated.com/en/products/MAX78000FTHR,使用该电路板启动系统开发。

应用

  • 音频处理:多关键词识别、声音分类、消噪声
  • 面部识别
  • 目标检测和分类
  • 时间序列数据处理:心率/健康信号分析、多传感器分析、预测性维护
参考电路

参考电路 1

MAXREFDES178: Artificial Intelligence Applications

人工智能应用
