MAX753

不推荐用于新设计

CCFL背光灯及LCD对比度控制负压控制器

以数字方式或电位器控制LCD对比度或CCFL亮度

数据手册 (Rev. 1)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 驱动背板和背光
  • 电池电压范围：4V至30V
  • 电源电流低至500µA
  • 以数字方式或通过电位器控制CCFL亮度和LCD偏置电压
  • 负LCD对比度(MAX753)
  • 正LCD对比度(MAX754)
  • 独立关断背光和背板部分
  • 关断电流：25µA

MAX753/MAX754驱动冷阴极荧光灯(CCFL)并为彩色或单色LCD面板提供LCD背板偏置（对比度）电源。这些IC专为背光笔记本电脑应用而设计。

背板偏置和CCFL电源均可独立关断。当两个部分都关断时，电源电流降至25µA。LCD对比度和CCFL亮度可通过为单独的数字输入提供时钟或使用外部电位器来调节。在关断时，LCD对比度和背光亮度设置保存在各自的计数器中。上电时，LCD对比度计数器和CCFL亮度计数器设置为半量程。

这些IC由5V稳压电源供电。磁性元件直接连接到电池，以充分提高电源效率。

CCFL驱动器采用Royer型谐振架构。它可以为一个或两个灯管提供100mW至6W的电源。MAX753提供负LCD偏置电压；MAX754提供正LCD偏置电压。

应用

  • 笔记本电脑
  • 掌上型电脑
  • PDA和其他手持设备
  • 笔式数据系统
  • 便携式数据采集终端
MAX753
CCFL背光灯及LCD对比度控制负压控制器

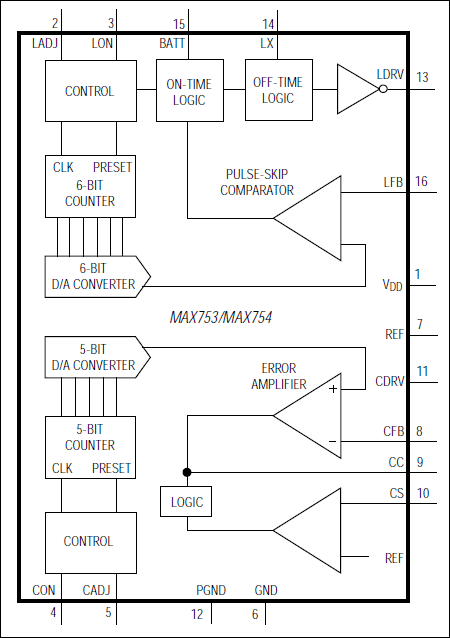

MAX753、MAX754：原理框图
