MAX1739

宽亮度范围CCFL背光控制器

更多 showmore-icon

业内首款完全集成的CCFL逆变控制器,具有较宽的调光范围、高性能指标和完备的故障保护功能

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
产品模型 2
特性
  • 对输入变化能够做出快速响应
  • 宽输入电压范围(4.6V至28V)
  • 功率到光的效率高
  • 充分减少变压器电压应力
  • 具有2秒超时的灯故障保护
  • 降压开关短路和其他单点故障保护
  • 集成Royer MOSFET驱动器可减少变压器引脚数
  • 降压操作与Royer振荡器同步
  • 可同步DPWM频率
  • 引脚可选亮度控制接口
  • SMBus串行接口(MAX1739)
  • 模拟接口(MAX1739/MAX1839)
更多细节
show more Icon

MAX1739/MAX1839全集成控制器经过优化,可使用业界可靠的Royer振荡器逆变器架构驱动冷阴极荧光灯(CCFL)。Royer架构在整个输入范围内提供接近正弦的驱动波形,以尽可能地延长CCFL的使用寿命。MAX1739/MAX1839优化了该架构,使其能够在宽输入电压范围内工作,实现高效率并充分扩大调光范围。

MAX1739/MAX1839可在需要时监控并限制变压器中心抽头电压。这确保了变压器上受到的电压应力尽可能小,从而延长了变压器的工作寿命并降低了其设计要求。这些控制器还提供针对许多其他故障情况的保护,包括灯故障和降压短路故障。

这些控制器通过使用数字调节脉宽调制(DPWM)方法同时调节灯电流和快速交替开关CCFL,实现50:1的调光范围。CCFL亮度由模拟电压控制或通过SMBus兼容的双线接口(MAX1739)设置。

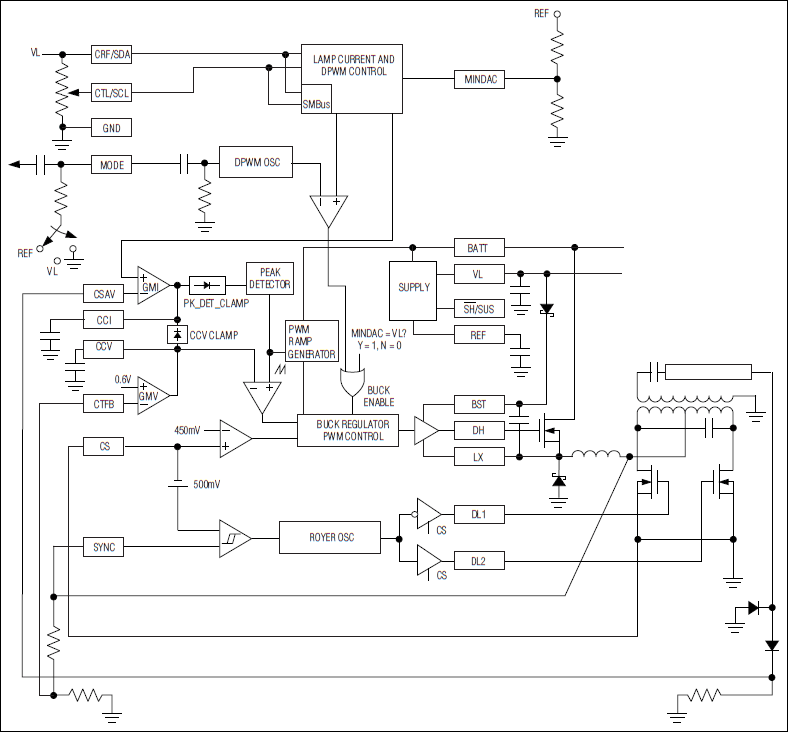

MAX1739/MAX1839驱动一个外部高侧N沟道功率MOSFET和两个低侧N沟道功率MOSFET,全部与Royer振荡器同步。内部5.3V线性稳压器为MOSFET驱动器和大部分内部电路供电。MAX1739/MAX1839采用节省空间的20引脚QSOP封装,工作温度范围为-40°C至+85°C。



应用

  • 液晶显示器
  • 掌上型电脑
