MAX7060

280MHz至450MHz可编程ASK/FSK发送器

更多 showmore-icon

提供最大的输出发射功率并满足标准(FCC、ETSI等)限制

: 过期 tooltip
: 过期 tooltip
产品详情
特性
  • 完全集成的快速N分数PLL
    • 280MHz至450MHz RF频率
    • +125°C下,对频率范围进行100%测试
    • 启动时间小于250µs
    • 可调节FSK模板和空间频率
    • 超低噪声FSK调制
    • 50kbps曼彻斯特编码数据速率(ASK)
    • 70kbps曼彻斯特编码数据速率(FSK)
  • 可编程功率放大器
    • 5V供电时,Tx功率为+14dBm
    • 2.1V供电时,Tx功率为+10dBm
    • 功率控制范围为28dB,步长1dB
  • 可调谐PA匹配电容
  • 通过SPI接口或手动设置模式进行控制
  • 2.1V至3.6V电源供电时具有超低关断电流
    • 400nA待机电流,上电复位(POR)电路保持有效
    • 5nA关断电流,POR电路无效
  • 可灵活选择电源
    • 2.1V至3.6V单电源供电,或者
    • 4.5V至5.5V电源配合内部稳压器供电
  • 24引脚(4mm x 4mm) TQFN封装
  • 符合FCC第15部分、ETSI EN 300 220标准*
更多细节
show more Icon

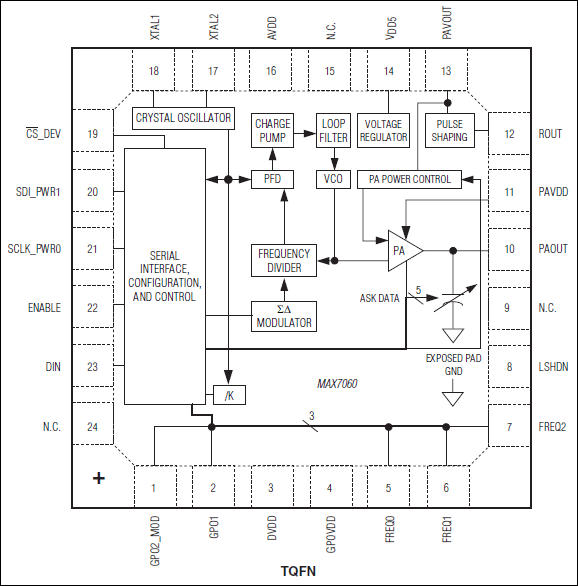

MAX7060频率和功率可编程的ASK/FSK发送器工作在280MHz至450MHz频率范围。器件具有完全集成的N分数合成器,允许用户采用单个晶体将RF工作频率设置在280MHz至450MHz之间。例如,通过15MHz晶体可在285MHz至420MHz频率范围内对MAX7060进行调谐。采用5V电源或电压低至3.2V的电池供电时,RF输出功率可由用户控制在+14dBm和-14dBm之间。采用2.1V最低电压的电池供电时,RF输出功率控制范围为+10dBm至-14dBm。为在较宽的频率范围内保持较好的输出功率匹配度,MAX7060还包含一个可编程匹配电容,并联在功率放大器(PA)的输出端。

通过开启和关闭PA实现ASK调制,具有优异的调制(开/关)率。器件具有ASK幅度整形电路,可降低发射频谱的宽度。FSK调制通过改变高分辨率N分数合成器的系数实现,因此具有较高的FSK频偏精度。器件能够保证50kbps (ASK)和70kbps (FSK)曼彻斯特编码的数据速率,并满足发射带宽的标准要求。通过片内串行外设接口(SPI™)可以配置器件的全部功能模块。此外,还可通过所选择的引脚直接进行有限的手动模式设置。

器件的启动时间非常短,发出使能命令250µs后即可发送数据。MAX7060采用2.1V至3.6V电源供电,当电源电压在4.5V至5.5V之间时,采用内部稳压器供电。室温下,3V供电时的待机电流为400nA,通过低功耗关断(LSHDN)控制引脚可将电流降至5nA。

MAX7060采用24引脚(4mm x 4mm)薄型QFN封装,工作在-40°C至+125°C汽车级温度范围。

应用

  • 车库开门器
  • 家庭及工业自动化
  • 远端控制
  • 安全系统
  • 传感器网络

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX7060EVKIT

MAX7060评估板

zoom

MAX7060EVKIT

MAX7060评估板

MAX7060评估板

特性和优点

  • Windows XP、Windows Vista和Windows 7兼容软件
  • USB供电
  • 经过验证的PCB布局
  • 经过验证的元件列表
  • 可调节频率
  • 仿真模式能够对硬件电路进行仿真
  • 完全安装并经过测试

产品详情

MAX7060评估板(EV kit)提供经过验证的设计,用于评估MAX7060频率可编程ASK/FSK发送器,器件采用带有裸焊盘的24引脚TQFN封装。评估板使用Windows XP®、Windows Vista®和Windows® 7兼容软件,提供简捷的图形用户界面(GUI),以简化评估。该评估板能够测试IC的RF性能,无需额外电路。RF输出采用50Ω匹配网络,并带有SMA连接器,便于连接测试设备。评估板PCB预装了MAX7060ATG+。

应用

  • 车库开门器
  • 家庭及工业自动化
  • 远端控制
  • 安全系统
  • 传感器网络
