MAX7036: 300MHz至450MHz ASK接收器，内置IF滤波器 Data Sheet (Rev. 1)12/20/2010PDF684K
概览
优势和特点
- ASK/OOK调制
- < 250µs使能导通时间
- 片上PLL、VCO、混频器、IF、基带
- 低IF (200kHz标称值)
- 5.5mA电源电流
- 1µA待机电流
- 3.3V/5V工作电压
- 小尺寸20引脚薄型QFN封装，带有裸焊盘

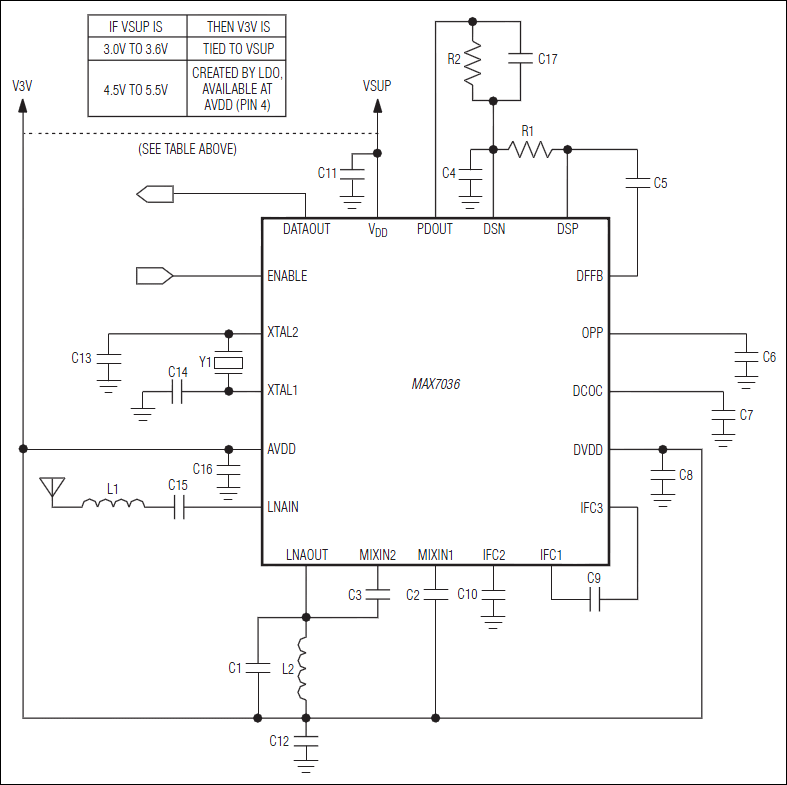

产品详情
MAX7036低成本接收器是专为接收300MHz至450MHz频率范围的幅移键控(ASK)和开关键控(OOK)数据而设计。接收器具有-109dBm至0dBm的RF输入信号范围。
MAX7036需要很少的外部元件，并且具有关断引脚，将器件设置为低电流休眠模式，使其非常适合成本和功耗敏感的应用。片上集成低噪放(LNA)、锁相环(PLL)、混频器、IF滤波器、接收信号强度指示器(RSSI)和基带部分。MAX7036采用极低中频(VLIF)架构。MAX7036片上集成IF滤波器，因此省去了外部陶瓷滤波器，降低了材料清单的成本。器件还包含片上自动增益控制(AGC)，当输入信号功率较大时将LNA的增益降低30dB。MAX7036工作在5V或3.3V电源电压，仅消耗5.5mA (典型值)的电流。
MAX7036采用20引脚薄型QFN封装，带有裸焊盘，规定工作在AEC-Q100 2级(-40°C至+105°C)温度范围。
应用
- 车库开门器
- 家庭自动化
- 低成本RKE
- 远端控制
- 安全系统
- 传感器网络
