MAX6819

量产

SOT23封装、电源排序器

用于双/多电压供电系统的电源排序器,控制电源的通/断,保证系统的高可靠性

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 可调原边电源电压监控器(监控器低至0.62V)
  • 通过内部电荷泵增强外部副边电源N沟道MOSFET开关
  • 从原边电源良好到副边电源的延迟使能
    • 出厂固定200ms (MAX6819)
    • 电容可调(MAX6820)
  • 逻辑驱动ENABLE输入(MAX6819)
  • 不受快速电压瞬变的影响
  • 外部元件很少
  • 工作温度范围:–40°C至+125°C
  • 小型6引脚SOT23封装

MAX6819/MAX6820是用于双电压微处理器(µP)和多电压系统的电源时序控制器。这些器件监控原边电源电压并为副边电源电压使能/禁用外部N沟道MOSFET开关。MAX6819/MAX6820用于在无法确保系统上电/断电特性时控制本地元件电压时序(电源来自多电压系统总线、银盒,或者必须以不同模式对同一板上的元件进行时序控制)。这些小型电源时序控制器提高了系统可靠性。

MAX6819/MAX6820包含一个具有外部可调阈值的内部基准电压/比较器,用于监控原边电源。当原边电源低于所需阈值时,外部副边电源MOSFET开关禁用。当原边电源超过阈值时,内部电荷泵激活,且外部MOSFET开关使能,以将副边电源连接到负载。电荷泵全面增强了N沟道MOSFET开关,以提供非常低的RDS-ON压降。这些器件可以相互连接以支持各种电源时序控制优先级,例如VI/O在VCORE之前,或VCORE在VI/O之前。

MAX6819具有逻辑驱动的EN输入,用于使能/禁用外部MOSFET驱动,并包含一个内部固定的200ms使能超时周期(VPRIMARY GOOD至VSECONDARY ENABLE)。MAX6820支持使用单个外部电容调节使能超时周期。两款器件的额定温度范围为汽车级温度范围(-40°C至+125°C),并采用节省空间的6引脚SOT23封装。



应用

  • 数字信号处理
  • 双电压微处理器
  • 多电压系统
  • PowerPC®系列处理器

MAX6819
SOT23封装、电源排序器

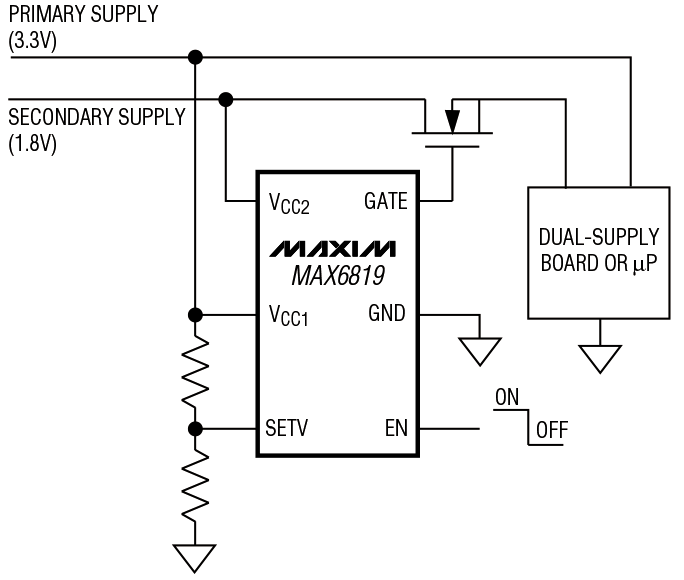

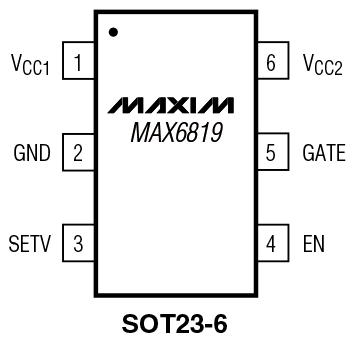

MAX6819 Circuit Diagram MAX6819 Pin Configuration
