MAX6643-MAX6645_cn: 自动PWM风扇速度控制器，带有过温报警输出 Data Sheet (Rev. 2)9/18/2007PDF900K
概览
优势和特点
- 简单、自动的风扇转速控制
- 内部和外部温度检测
- 通过锁定转子输出、转速计输出或检测风扇电源电流来检测风扇故障
- 以1.6%为级差的多种输出占空比，实现风扇转速改变时的低噪声
- 可通过引脚选择或在出厂时设置好的低温风扇门限
- 自动启动信号以保证风扇的启动
- 风扇启动延时降低了上电时的电源负载
- 32Hz PWM输出
- 受控的占空比变化率保证了良好的噪声性能
- 2°C的温度测量精度
- /FULLSPD/FULLSPD输入将PWM设置为100%
- 可通过引脚选择的/OT输出门限
- 16引脚QSOP和10引脚µMAX封装
产品详情
MAX6643/MAX6644/MAX6645监视温度并自动地调节风扇速度，在确保最佳冷却效果的同时将风扇噪声降至最小。每一款器件测量两个温度区域。

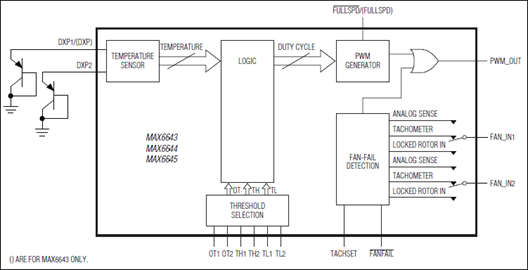

MAX6643/MAX6644/MAX6645产生一个PWM波形来驱动外部功率晶体管，功率晶体管调制供给风扇的电源。MAX6643/MAX6644/MAX6645监视温度并调节PWM输出波形的占空比，从而根据系统的冷却需要控制风扇的转速。MAX6643监视自身管芯的温度和一个可选择的外部晶体管的温度，而MAX6644和MAX6645每个都监视一到两个外部连接成二极管的晶体管温度。
MAX6643和MAX6644有9个可选择的温度门限(以5°C级差上升)。MAX6645的门限温度已在出厂时设置好，不能再通过引脚设置。
所有类型的器件都包括一个过热输出(/OT)。/OT可以用来提供报警或者关断系统。MAX6643还有一个FULLSPD输入，它将PWM的占空比强制为100%。 MAX6643/MAX6644/MAX6645还拥有一个/FANFAIL输出，用来指示风扇发生故障。对于每一款器件的完整功能列表请参考完整数据资料中的选型指南。
MAX6643和MAX6644采用小型16引脚QSOP封装，MAX6645采用10引脚µMAX®封装。所有器件类型都采用3.0V至5.5V的电源供电，消耗电源电流为500µA (典型值)。
应用
- 台式计算机
- 网络设备
- 服务器
- 存储设备
- 工作站
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
