概览

优势和特点

  • +35V至+72V宽输入电压范围
  • 符合IEEE® 802.3af标准
  • 四个独立的功率开关控制器
  • 开路检测器
  • 板上电荷泵可驱动外部n沟道FET
  • 具有外部电阻的电流检测
  • 折返式电流限制
  • +32V输入欠压闭锁
  • 片上+12V、100mA电压继电器驱动器
  • 产品详情

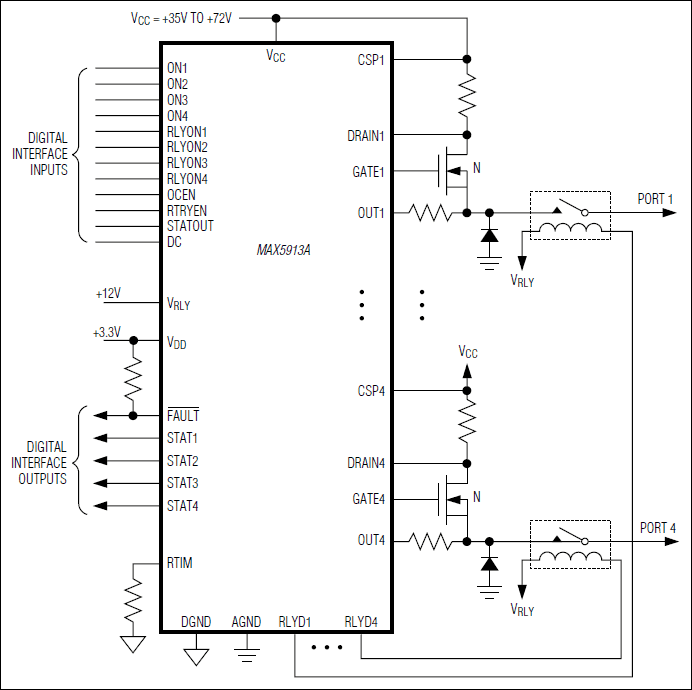

    MAX5913A/MAX5914A是四路热插拔控制器。MAX5913A/MAX5914A可独立控制四路外部n沟道开关可从单个VCC电源线路切换至热插拔系统负载。这些系列器件允许从带电网络端口安全地插入或拔出电源器件。工作电源电压范围介于+35V和+72V之间。该系列器件适用于电源供电的基于媒体的接口(MDI)的应用,但并不限制使用。

    如果VCC没有超出默认值+32V,MAX5913A/MAX5914A具有的内部欠压锁定(UVLO)功能可防止FET导通。该系列器件还具有+12V继电器驱动器特性,能以100mA电流驱动低压+3.3V的继电器。当继电器输出使能时,MAX5913A具有吸收电流的低电平有效继电器驱动器特性。当继电器输出使能时,MAX5914A具有源出1mA驱动外部FET继电器驱动器的高电平有效继电器驱动器输出特性。控制电路确保继电器和FET关断,直到VCC达到UVLO门限。MAX5913A/MAX5914A采用外部检测电阻使能所有内部电流检测功能。

    MAX5913A/MAX5914A具有可编程设置的模拟限流电路。如果开关保持在限流,并大于可编程设置的时间,n沟道FET闭锁,并在预置的关断结束后,通过自动重启或外部命令重新启动电源。

    MAX5913A/MAX5914A采用44引脚的MQFP封装。所有器件均额定工作于扩展工业级温度范围:-40°C至+85°C。

    应用

    • IP电话交换器/路由器
    • 中跨MDI供电
    • 网络交换机/路由器
    • LAN供电
    • MDI供电
    • 电信线卡

    产品生命周期 icon-recommended 量产

    该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
