MAX4959
具有电池切换功能的高压OVP
具有电池切换功能的高压OVP,提供过压、欠压锁存
Viewing:
产品详情
- 高达+28V的过压保护
- 外部可调节OVLO/UVLO门限精度为±2.5%
- 电池切换pFET控制
- 电源适配器不正确时可提供有效保护
- 低电源电流(100µA 典型值)
- 25ms输入去抖定时器
- 25ms屏蔽时间
- 10引脚(2mm x 2mm) µDFN封装或10引脚µMAX封装
MAX4959/MAX4960过压保护控制器在高达+28V的高压故障条件下为低压系统提供保护。当输入电压超出过压锁定(OVLO)门限时,这两款器件关断外部pFET,为其它元件提供有效保护。欠压锁定(UVLO)门限检测在输入电压上升到正确的电平之前保持外部pFET关断。其它安全保护功能包括插入错误的低功率适配器时将pFET闭锁。

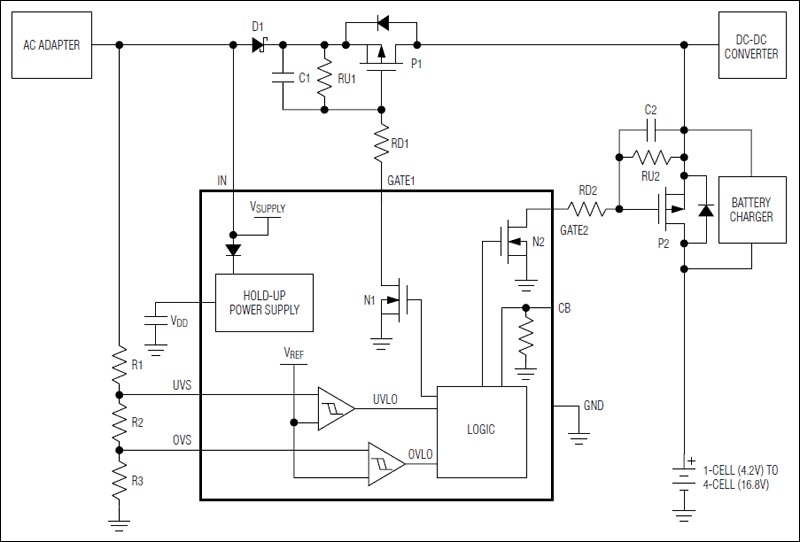

MAX4959/MAX4960控制外部电池切换pFET (P2) (参见完整数据资料中的图4和图6),检测到交流适配器断开时切换到电池。欠压和过压触发门限可由外部电阻设置。
当输入端(IN)使用1µF电容旁路至地时,可提供±15kV HBM ESD保护。所有器件采用小型10引脚(2mm x 2mm) µDFN封装或10引脚µMAX封装,工作于-40°C至+85°C扩展级温度范围。
应用
- 便携式摄像机
- 笔记本电脑
- 笔记本电脑
