MAX4810

双通道、单/双极性、高压数字脉冲发生器

更多 showmore-icon

MAX4810/MAX4811/MAX4812提供有源钳位，大大降低2次谐波输出

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)

PDF

3月 13, 2009 ellipse 中文

MAX4810-MAX4812_cn: 双通道、单/双极性、高压数字脉冲发生器 Data Sheet (Rev.0)

(产品技术资料帮助）
打开PDF文件 external-link 306.00K
Documentation 查看所有文档
产品模型 2
特性
  • 高度集成的高压、高频单/双极性脉冲发生器
  • 9Ω输出阻抗以及1.3A (最小值)输出电流
  • 27Ω有源钳位
  • 脉冲发生器和钳位过压保护(MAX4810/MAX4811)
  • 0至+220V单极性或±110V双极性输出
  • 匹配的上升/下降时间和匹配的传输延时
  • CMOS兼容的逻辑输入

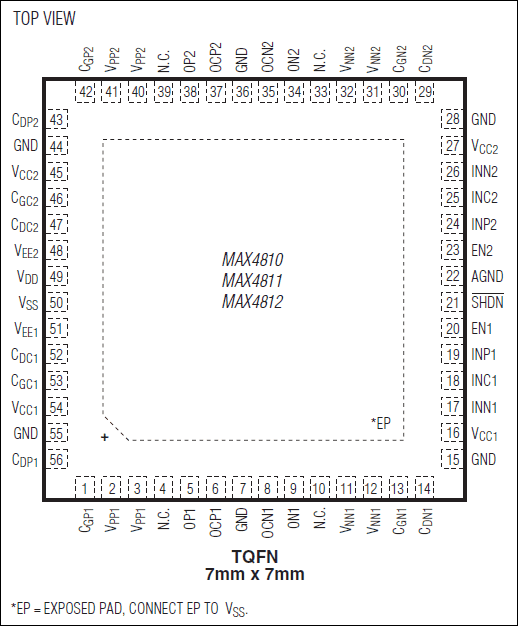

  • 56引脚、7mm x 7mm、TQFN封装
更多细节
show more Icon

MAX4810/MAX4811/MAX4812集成电路可从低电压逻辑输入产生高压、高频的单极性或双极性脉冲。这些双路脉冲发生器具有独立的逻辑输入、独立的高压脉冲发生器输出，并带有有源钳位以及独立的高压电源输入。

MAX4810/MAX4811/MAX4812的高压输出具有9Ω输出阻抗、有源钳位具有27Ω阻抗。高压输出可确保提供1.3A输出电流。

所有器件的每个通道控制采用三种逻辑输入，用于控制正、负脉冲和有源钳位。另外还包括两路独立的使能输入。禁止EN可确保在电源快速斜坡上升期间输出MOSFET不会意外地开启。这样在脉冲模式之间允许更快的斜坡上升时间和更短的延时。低功耗关断模式将电源功耗降低至小于1µA。所有数字输入均与CMOS电平兼容。

MAX4810具有钳位输出过压保护功能，MAX4811具有脉冲发生器输出以及钳位输出过压保护功能。MAX4812未提供过压保护功能。参见完整数据资料中的定购信息/选型指南。

MAX4810/MAX4811/MAX4812采用带裸焊盘的56引脚(7mm x 7mm)、TQFN封装，工作在0°C至+70°C商业级温度范围。

应用

  • 清洗设备
  • 探伤检测
  • 压电驱动器
  • 测试仪表
  • 超声医疗成像
Show More Arrow image
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX4810

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 中文
  • 日文
resetfilter

重置过滤器

数据手册

3

PDF Vector

PDF

更新 11/03/2008
英文

MAX4810-MAX4812: Dual, Unipolar/Bipolar, High-Voltage Digital Pulsers Data Sheet (Rev.0)

打开PDF文件

redirect
178.00K
download

下载 PDF

PDF Vector

PDF

更新 03/13/2009
中文

MAX4810-MAX4812_cn: 双通道、单/双极性、高压数字脉冲发生器 Data Sheet (Rev.0)

打开PDF文件

redirect
306.00K
download

下载 PDF

PDF Vector

PDF

更新 01/27/2009
日文

MAX4810-MAX4812_jp: デュアル、ユニポーラ/バイポーラ、高電圧デジタルパルサー Data Sheet (Rev.0)

打开PDF文件

redirect
670.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 01/12/2023
英文
MAX4810 Reliability Data redirect icon

27.64K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
MAX4810CTN+ 56-LFCSP-7X7X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX4810CTN+T 56-LFCSP-7X7X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

产品3
MAX4806
popup image
Cart

双通道、单/双极性、高压数字脉冲发生器

MAX4807
popup image
Cart

双通道、单/双极性、高压数字脉冲发生器

MAX4808
popup image
Cart

双通道、单/双极性、高压数字脉冲发生器

评估套件 1

MAX4810EVKIT

MAX4810、MAX4811和MAX4812评估板

zoom

MAX4810EVKIT

MAX4810、MAX4811和MAX4812评估板

download icon

下载

 print icon

打印
MAX4810EVKIT
MAX4810、MAX4811和MAX4812评估板

特性和优点

  • 板上电荷泵电压反相器
  • 无铅并符合RoHS标准的封装
  • 完全安装并经过测试
立即购买 更多内容

产品详情

MAX4810评估板(EV kit)提供经过验证的设计，用于评估MAX4810高压数字脉冲发生器。

MAX4810评估板PCB安装了MAX4810CTN+。评估与之引脚兼容的MAX4811CTN+或MAX4812CTN+时，请与工厂联系，以获得免费样片。

警告：该评估板设计工作在高压，使用时必须谨慎小心。

应用

  • 清洗设备
  • 探伤检测
  • 压电驱动器
  • 测试仪表
  • 超声医疗成像

评估套件1

MAX4810EVKIT

MAX4810、MAX4811和MAX4812评估板
