MAX4806

双通道、单/双极性、高压数字脉冲发生器

提供有源钳位，大大降低2次谐波输出

数据手册 (Rev. 0)
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高度集成的高压、高频单/双极性脉冲发生器
  • 6Ω输出阻抗以及2A (最小值)输出电流
  • 20Ω有源钳位
  • 脉冲发生器和钳位过压保护(MAX4806/MAX4807)
  • 0至+220V单极性或±110V双极性输出
  • 匹配的上升/下降时间和匹配的传输延时
  • CMOS兼容的逻辑输入
  • 56引脚、7mm x 7mm、TQFN封装

MAX4806/MAX4807/MAX4808集成电路可从低电压逻辑输入产生高压、高频的单极性或双极性脉冲输出。双通道脉冲发生器具有独立的逻辑输入、带有有源钳位的独立高压脉冲发生器输出以及独立的高压电源输入。

MAX4806/MAX4807/MAX4808的高压输出具有6Ω输出阻抗、有源钳位具有20Ω阻抗。高压输出可确保提供2A输出电流。

所有器件的每个通道都具有三个逻辑输入，用于控制正、负脉冲和有源钳位。此外还包括两路独立的使能输入。禁止EN_可确保输出MOSFET在电源快速升高期间不会误导通，从而提高电压上升速度、减小脉冲模式之间的延迟时间。低功耗关断模式将功耗降至1µA以内。所有数字输入均与CMOS电平兼容。

MAX4806具有钳位输出过压保护功能，MAX4807具有脉冲发生器输出以及钳位输出过压保护功能。MAX4808未提供过压保护功能(参见完整数据资料中的定购信息/选型指南)。

MAX4806/MAX4807/MAX4808采用带裸焊盘的56引脚(7mm x 7mm)、TQFN封装，工作在0°C至+70°C商业级温度范围。

应用

  • 探伤检测
  • 工业传感器
  • 压电驱动器
  • 测试仪表
  • 超声医疗成像
MAX4806
双通道、单/双极性、高压数字脉冲发生器

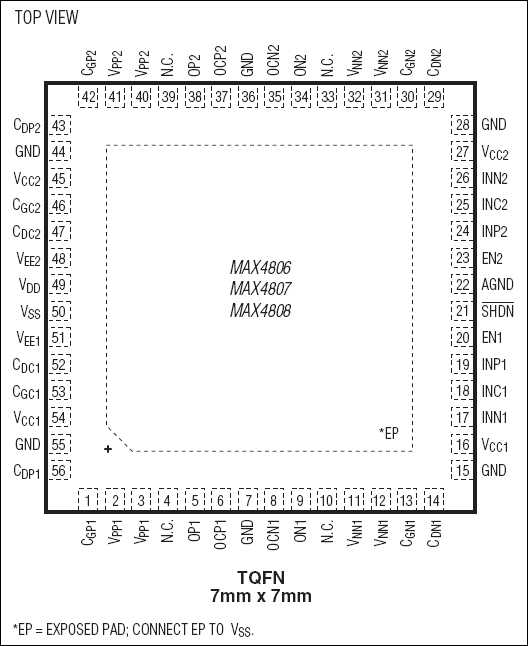

MAX4806、MAX4807、MAX4808：引脚配置
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型 产品周期 描述
MOSFET和栅极驱动器 2
MAX4808
双通道、单/双极性、高压数字脉冲发生器
MAX4807
双通道、单/双极性、高压数字脉冲发生器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX4806EVKIT

MAX4806评估板

立即购买 更多内容

特性和优点

  • 板载电荷泵电压反相器
  • 完全安装并经过测试

产品详情

MAX4806评估板(EV kit)提供经过验证的设计，用于评估MAX4806高压数字脉冲发生器。

MAX4806评估板PCB安装了MAX4806CTN+，如需引脚兼容的MAX4807CTN+或MAX4808CTN+的免费样品，请与工厂联系。

警告：由于电路上存在高压，使用该评估板时请务必谨慎。

应用

  • 探伤检测
  • 工业传感器
  • 压电驱动器
  • 测试仪表
  • 超声医疗成像
MAX4806EVKIT
MAX4806评估板
