概览
优势和特点
- 1.6mA超低电源电流
- +3V/+5V单电源供电
- 高速
- -3dB带宽：400MHz (MAX4414/MAX4416/MAX4418)
- 200V/µs压摆率(MAX4414/MAX4416/MAX4418)
- -3dB带宽：150MHz (MAX4415/MAX4417/MAX4419)
- 470V/µs压摆率(MAX4415/MAX4417/MAX4419)
- 轨到轨输出
- 输入共模范围扩展至VEE以上
- 低差分增益/相位：0.03%/0.15°
- 5MHz时具有低失真(MAX4414/MAX4416/MAX4418)
- -93dBc SFDR
- 总谐波失真：0.003%
- 低成本
产品详情
MAX4414–MAX4419运算放大器兼具高速性能、低失真和超低电源电流。这些器件中每个放大器的电源电流消耗仅为1.6mA，采用+2.7V至+5.5V单电源供电，具有轨到轨输出，并且其共模输入电压范围从地电压以下100mV扩展至正供电轨的1.5V范围内。
MAX4414/MAX4416/MAX4418单通道/双通道/四通道运算放大器单位增益稳定，可实现400MHz的-3dB带宽和200V/µs的压摆率。MAX4415/MAX4417/MAX4419单通道/双通道/四通道运算放大器针对+5V/V或更高的闭环增益进行了补偿，并以470V/µs的压摆率实现了150MHz的-3dB带宽。MAX4414–MAX4419兼具高速度、超低功耗和低失真，非常适合视频、通信和仪器仪表等低功耗/低电压、高速便携式系统。

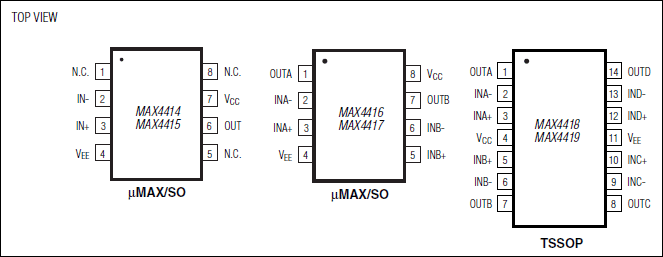

MAX4414/MAX4415单通道放大器和MAX4416/MAX4417双通道放大器采用节省空间的8引脚µMAX®和SO封装，而MAX4418/MAX4419四通道放大器采用14引脚TSSOP封装。
应用
- 音频系统
- 基带应用
- 电池供电应用
- 遥控门锁系统
- 便携式通信
- 视频线路驱动器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
