MAX4412

低成本、低功耗、超小型、3V/5V、500MHz单电源运算放大器，满摆幅输出

更多 showmore-icon

具有最佳速度/功耗比，微型SC70封装

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.1)

PDF

1月 1, 1900 ellipse 中文

2394: 低成本、低功耗、超小型、3V/5V、500MHz单电源运算放大器，满摆幅输出 Data Sheet

(产品技术资料帮助）
打开PDF文件 external-link 337.00K
Documentation 查看所有文档
SPICE 模型 MAX4412 SPICE Macro Model Download 4.51KB
产品模型 4
特性
  • 1.7mA超低电源电流
  • 低成本
  • +3V/+5V单电源供电
  • 高速
    • -3dB带宽为500MHz
    • 0.1dB增益平坦度：50MHz
    • 压摆率：140V/µs
  • 轨到轨输出
  • 输入共模范围扩展至VEE以上
  • 低差分增益/相位：0.01%/0.03°
  • 低失真（5MHz时）
    • -93dBc SFDR
    • 总谐波失真：0.003%
  • 超小型SC70和SOT23封装
更多细节
show more Icon

MAX4412单通道运算放大器和MAX4413双通道运算放大器是单位增益稳定的器件，不仅具有高速性能、低电源电流，还采用超小型封装。两款器件均采用+2.7V至+5.5V单电源供电，具有轨到轨输出，并且其共模输入电压范围从地电压以下100mV扩展至正供电轨的+1.5V范围内。

MAX4412/MAX4413实现了500MHz的-3dB带宽和140V/µs的压摆率，同时每个放大器的电源电流消耗仅为1.7mA。这使得MAX4412/MAX4413非常适合视频、通信和仪器仪表等低功耗/低电压、高速便携式应用。

对于需要更严格规格的系统，Maxim提供MAX4414–MAX4419系列运算放大器。MAX4414–MAX4419是MAX4412/MAX4413的激光调整版本，包括有补偿和无补偿器件。

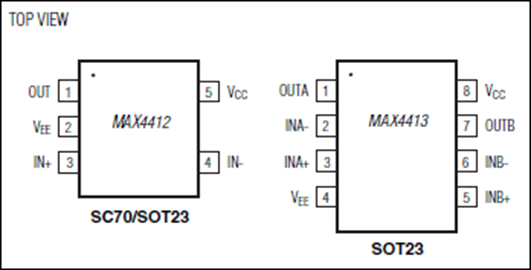

MAX4412采用超小型5引脚SC70和SOT23封装，而MAX4413采用节省空间的8引脚SOT23封装。



应用

  • 音频系统
  • 基带应用
  • 电池供电应用
  • 遥控钥匙
  • 便携式通信
  • 视频线驱动器
