MAX4451

超小型、低成本、210MHz、单电源运算放大器,带有满摆幅输出

更多 showmore-icon

业内首款视频放大器,采用超小尺寸SC70封装

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 4
特性
  • 超小型SC705和SOT23封装
  • 低成本
  • 高速
    • -3dB带宽为210MHz
    • 0.1dB增益平坦度:55MHz
    • 压摆率:485V/µs
  • +4.5V至+11V单电源供电
  • 轨到轨输出
  • 输入共模范围扩展至VEE以上
  • 低差分增益/相位:0.02%/0.08°
  • 低失真(5MHz时)
    • -65dBc SFDR
    • 总谐波失真:-63dB
更多细节
show more Icon

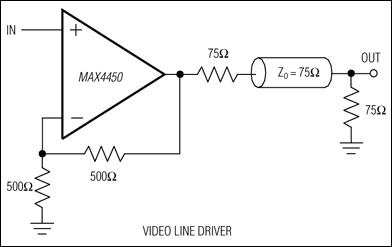

MAX4450单通道和MAX4451双通道运算放大器是单位增益稳定的器件,兼具高速性能和轨到轨输出。两款器件均采用+4.5V至+11V单电源或±2.25V至±5.5V双电源供电。共模输入电压范围扩展至负电源轨以上(单电源应用中的地电压)。

MAX4450/MAX4451中的每个运算放大器仅需要6.5mA的静态电源电流,同时实现210MHz的-3dB带宽和485V/µs的压摆率。两款器件是需要宽带宽的低功耗/低电压系统(例如视频、通信和仪器仪表)的出色解决方案。

MAX4450采用超小型5引脚SC70封装,而MAX4451采用节省空间的8引脚SOT23和SO封装。



应用

  • ADC接口
  • 电池供电应用
  • CCD成像
  • 数码相机
  • 机顶盒
  • 监控视频系统
  • 视频线路驱动器
  • 视频路由和切换系统
产品模型 4

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
MAX4451EKA+
  • HTML
  • HTML
MAX4451EKA+T
  • HTML
  • HTML
MAX4451ESA+
  • HTML
  • HTML
MAX4451ESA+T
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

ASSEMBLY

MAX4451ESA+

量产

MAX4451ESA+T

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 30, 2020

- 1702R2

arrow down

ASSEMBLY

MAX4451ESA+

量产

MAX4451ESA+T

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

MAX4450EVKIT

MAX4450评估板

zoom

MAX4450EVKIT

MAX4450评估板

MAX4450评估板

特性和优点

  • 3极点、有源低通、Sallen-Key视频滤波器
  • -3dB带宽为5.25MHz
  • 13.5MHz时,衰减> 20dB
  • 27MHz时,衰减> 40dB
  • 18dB/倍频程衰减速度
  • 低成本电路设计
  • 适合于NTCS与PAL应用的视频滤波方案
  • 工作在±2.25V至±5.5V双电源或者+4.5V至+11V单电源
  • 表贴结构
  • 经过全面装配与测试

产品详情

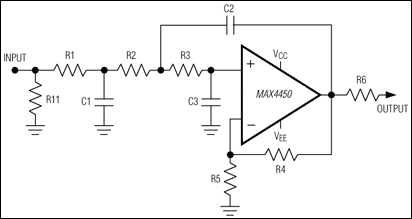

MAX4450评估板(EV kit)展示了配置为3极点、Sallen-Key低通滤波器的MAX4450运算放大器的特性,具有巴特沃斯频率响应,-3dB带宽5.25MHz。该电路可用于视频抗混叠与重建滤波。电路可驱动视频应用中常见的75Ω终端,总增益为1。MAX4450评估板工作在±2.25V至±5.5V双电源或+4.5V至+11V单电源。MAX4450评估板是一种经过全面装配与测试的表面贴装型电路板。

应用

  • ADC接口
  • 电池供电应用
  • CCD成像
  • 数码相机
  • 机顶盒
  • 视频监视系统
  • 视频线驱动器
  • 视频路由与切换系统
