概览

优势和特点

  • 620µA超低电源电流
  • 高速(MAX4452/MAX4453/MAX4454)
    • -3dB带宽为200MHz
    • 0.1dB增益平坦度:30MHz
    • 压摆率:95V/µs
  • 高速(MAX4352/MAX4353/MAX4354)
    • -3dB带宽为80MHz
    • 0.1dB增益平坦度:4MHz
    • 压摆率:240V/µs
  • +3V/+5V单电源供电
  • 轨到轨输出
  • 超小型SC70-5、SOT23-5、SOT23-8和薄型SOT23-8封装

产品详情

MAX4452/MAX4352单通道、MAX4453/MAX4353双通道和MAX4454/MAX4354四通道放大器兼具高速性能和超低功耗。MAX4452/MAX4453/MAX4454为单位增益稳定型,可实现200MHz的-3dB带宽,而MAX4352/MAX4353/MAX4354针对+5V/V的最小闭环增益进行了补偿,可实现80MHz的-3dB带宽。这些器件中每个放大器的电源电流消耗仅为620µA。

这些放大器采用+2.7V至+5.25V单电源供电,并具有轨到轨输出。除了323MHz/mA的出色速度/功率比外,这些器件还具有95V/µs的压摆率和20ns的快速上升和下降时间。这些器件非常适合需要宽带宽的低功耗/低电压系统,例如手机和遥控门锁系统。

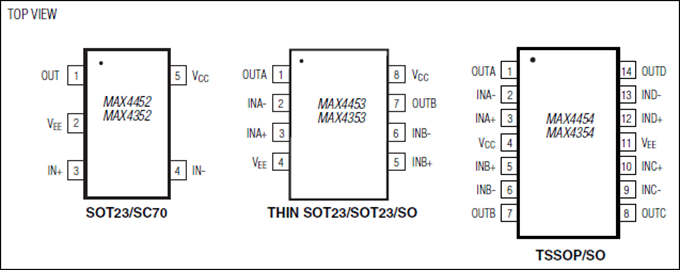

MAX4452/MAX4352采用微型5引脚SC70和SOT23封装,而MAX4453/MAX4353采用小型8引脚SOT23、薄型SOT23和SO封装。MAX4454/MAX4354采用节省空间的14引脚TSSOP和SO封装。



应用

  • 音频系统
  • 基带应用
  • 电池供电应用
  • 遥控钥匙
  • 便携式通信

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
MAX4454ESD+ 材料声明 质量和可靠性 Small-Outline IC, Narrow (0.15in)
MAX4454ESD+T 材料声明 质量和可靠性 Small-Outline IC, Narrow (0.15in)
MAX4454EUD+ 材料声明 质量和可靠性 Thin Shrink Small-Outline Package
MAX4454EUD+T 材料声明 质量和可靠性 Thin Shrink Small-Outline Package
Wafer Fabrication Data MAX4454 Reliability Data
