MAX3987

过期

8.5Gbps四通道均衡器和预加重驱动器

业内最佳的转接驱动器，均衡25英寸至30英寸FR4电路板信号传输

数据手册 (Rev. 2) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 数据速率高达8.5 NRZ
  • 接收均衡支持长达30英寸的FR4传输线
  • 预加重驱动支持长达30英寸的FR4传输线
  • 可整体或独立设置预加重、输出驱动电平、极性反转和失调抑制
  • 信号检测和内部输出禁止
  • 兼容SAS-2和SATA 3版本OOB
  • 独立编码，8B/10B、64B/66B、扰码及其它
  • 差分CML数据输出驱动
  • 可通过I²C串行接口和引脚编程
  • 对于未使用的输出提供软件关断控制
  • VCC = 2.5V、驱动等级1时的典型功耗为0.5W
  • 高性能、7mm x 7mm、48引脚TQFN无铅封装
MAX3987
8.5Gbps四通道均衡器和预加重驱动器

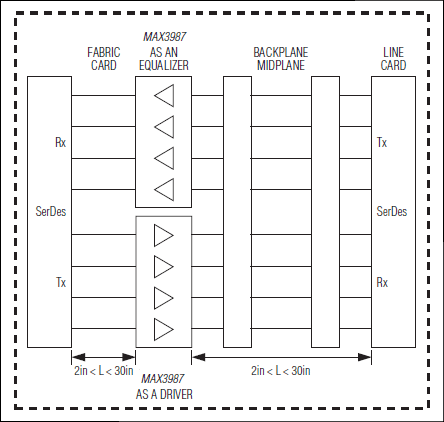

MAX3987: Typical Application Circuit
