MAX3984

不推荐用于新设计

1Gbps至10Gbps预加重驱动器，具有接收均衡器

电缆驱动器，可有效降低8.5Gbps、10Gbps铜缆互连设备的抖动

数据手册 (Rev. 0)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 驱动长达10m的24 AWG电缆
  • 驱动30in的FR-4
  • 可选1000mVP-P或1200mVP-P差分输出摆幅
  • 可选输出预加重
  • 可选输入均衡
  • LOS检测内建噪声抑制
  • 传输关闭
  • 可热插拔

MAX3984是具有接收均衡器的单通道预加重驱动器，工作于1Gbps至10.3Gbps。该器件为铜互联(如8.5Gbps光纤通道和10.3Gbps以太网)提供补偿，允许长达10m的24 AWG电缆。驱动器提供4种可选择预加重等级和可选输入均衡器，在10Gbps时可为长达10英寸的FR-4电路板材料提供补偿。

MAX3984还提供SFP兼容的信号丢失(LOS)检测和TX_DISABLE。可选输出摆率降低了EMI和功耗。MAX3984封装为无铅、3mm x 3mm、16引脚薄型QFN，工作于0°C至+85°C温度范围。

应用

  • 10.3Gbps以太网
  • 8.5Gbps光纤通道
  • 有源电缆设备
  • STM-64
MAX3984
1Gbps至10Gbps预加重驱动器，具有接收均衡器

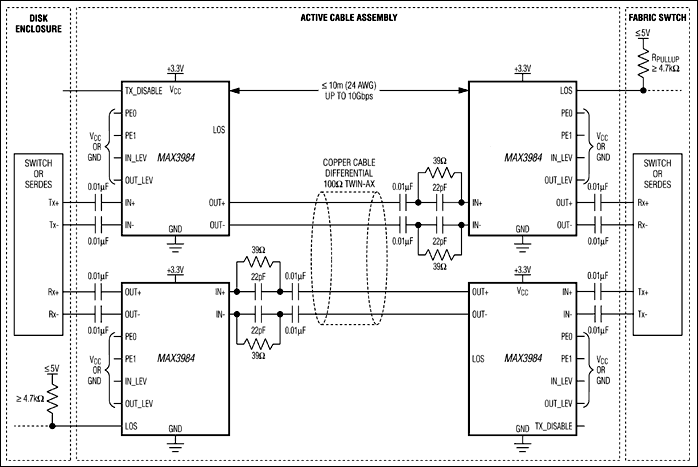

MAX3984：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

MAX3984EVKIT

MAX3984评估板

立即购买 更多内容

特性和优点

  • 完全安装并经过测试
  • 提供完整的电气评估

产品详情

MAX3984评估板(EV kit)是经过完全安装与测试的演示板，用于评估MAX3984具有接收均衡器的1Gbps至10Gbps预加重驱动器。

应用

  • 10.3Gbps以太网
  • 8.5Gbps光纤通道
  • 有源电缆设备
  • STM-64
MAX3984EVKIT
MAX3984评估板
