MAX3738

不推荐用于新设计

155Mbps至4.25Gbps SFF/SFP激光驱动器，带有消光比控制

多速率激光驱动器，带有消光比控制，适用于速率范围在1Gbps至4.25Gbps的多速率收发模块

数据手册 (Rev. 3)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +3.3V单电源供电
  • 47mA电源电流
  • 85mA调制电流
  • 100mA偏置电流
  • 自动功率控制(APC)
  • 调制补偿
  • 片内温度补偿
  • 内置偏置输入，用于交流耦合
  • 对地参考电流监测
  • 激光器关断和报警输出
  • 使能控制和激光器安全特性

MAX3738为+3.3V激光驱动器，设计用于数据速率从1Gbps至4.25Gbps的多速率收发模块。为减少元件数量、便于多速率工作，激光器能够直流耦合到MAX3738。

激光器消光比控制(ERC)结合了自动功率控制(APC)、调制补偿和内置温度补偿功能。APC回路保持固定的平均光功率。调制补偿相应于偏置电流来增加调制电流。这些结合了温度补偿功能的控制回路在整个工作温度范围和使用寿命期间保持固定的消光比。

MAX3738接受差分数据输入信号。5mA至60mA (交流耦合时最大达85mA)的宽调制电流范围和高达100mA的偏置电流范围，使MAX3738尤其适合于驱动光纤光学模块中的FP/DFB激光器。外部电阻设置所需的激光器电流值。MAX3738提供发送禁止控制(TX_DISABLE)、单点故障容许、偏置电流监测及光电流监测。该器件还提供一个锁定的失效输出(TX_FAULT)，用于指示故障，例如APC回路无法保持期望的平均光功率时。MAX3738遵守SFF-8472发送器诊断及SFP MSA时间要求。

MAX3738采用4mm x 4mm、24引脚薄型QFN封装，且工作在-40°C至+85°C的扩展级温度范围内。

应用

  • 1Gbps/2Gbps/4Gbps光纤通道SFF/SFP和GBIC收发器
  • 千兆位以太网SFF/SFP与GBIC收发器
  • 多速率OC-24至OC-48 FEC收发器
MAX3738
155Mbps至4.25Gbps SFF/SFP激光驱动器，带有消光比控制

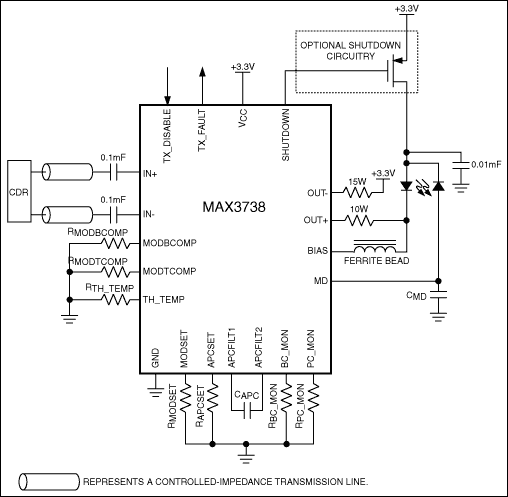

MAX3738：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

硬件生态系统

部分模型 产品周期 描述
接口变送器 1
MAX3737
不推荐用于新设计 多速率激光驱动器，带有消光比控制
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

MAX3738EVKIT

MAX3738评估板

立即购买 更多内容

特性和优点

  • 经过完全安装与测试
  • +3.3V单电源供电
  • 板上提供AC耦合
  • 支持光学和电气特性评估

产品详情

MAX3738评估板(EV kit)是经过完全安装的演示板，可为MAX3738提供完整的光学和电气特性评估。

评估板PCB包括独立的光学和电气两个部分。电气评估部分的输出接口采用SMP连接器，可以接至50Ω端接的示波器。光学评估部分的输出可连接至激光器/监视二极管。

应用

  • 1Gbps/2Gbps光纤通道SFF/SFP和GBIC收发器
  • 千兆位以太网SFF/SFP与GBIC收发器
  • 多速率OC-24至OC-48 FEC收发器
MAX3738EVKIT
MAX3738评估板
