MAX3737

多速率激光驱动器,带有消光比控制

更多 showmore-icon

多速率激光驱动器,带有消光比控制,适用于速率范围在155Mbps至2.7Gbps的多速率收发模块

: 不推荐用于新设计 tooltip
: 不推荐用于新设计 tooltip
产品详情
特性
  • +3.3V单电源
  • 47mA电源电流
  • 85mA调制电流
  • 100mA偏置电流
  • 自动功率控制(APC)
  • 调制补偿
  • 片内温度补偿
  • 面向交流耦合的自偏置输入
  • 以地为参考的电流监视器
  • 激光器安全、关断和报警输出
更多细节
show more Icon

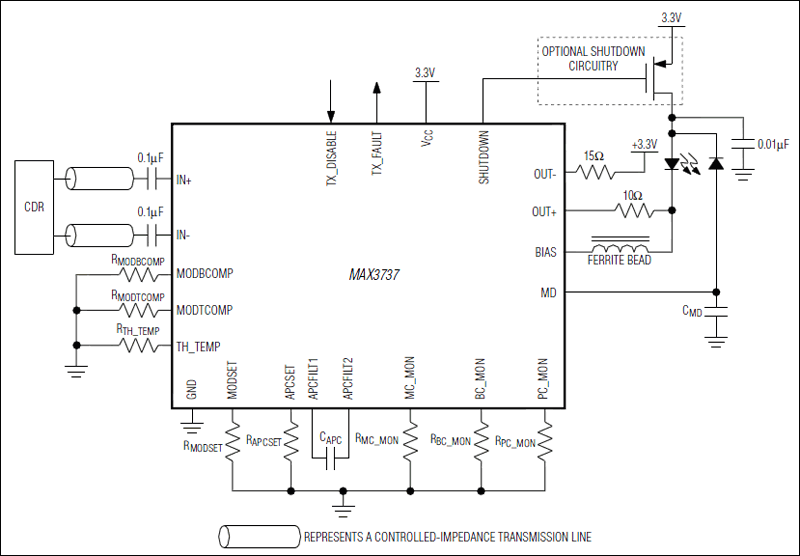

MAX3737为+3.3V激光驱动器,专为数据速率从155Mbps至2.7Gbps的多速率收发器而设计。激光器采用直流耦合到MAX3737,降低了外部元件数量,使多速率运行简易。

激光器消光比控制(ERC)包括自动功率控制(APC)、调制补偿和内置热补偿这些特性。APC环保持平均光功率恒定;调制补偿根据偏置电流按比例增加调制电流。这些带有热补偿的控制环使光学消光比在温度范围和工作寿命内保持恒定。

MAX3737接收差分数据输入信号。其5mA至60mA (交流耦合可达85mA)宽调制电流范围和最大可达100mA的偏置电流,使MAX3737理想用于驱动光纤模块中的FP/DFB激光器。由外部电阻设置所需的激光器电流水平。MAX3737提供传输禁止控制(TX_DISABLE)、单点故障容忍、偏置电流监视、调制电流监视和光电流监视。器件还提供指示出现错误的锁存故障输出(TX_FAULT),例如,当APC环不能够再使平均光功率保持在所需标准上时。MAX3737符合SFF-8472传送器诊断和SFP MSA定时要求。

MAX3737提供32引脚5mm x 5mm薄型QFN封装或QFN封装,且运行在-40°C至+85°C的扩展温度范围内。

应用

  • 1Gbps/2Gbps光纤通道SFF/SFP和GBIC收发器
  • 千兆位以太网SFF/SFP与GBIC收发器
  • 多速率OC-3至OC-48 FEC收发器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

MAX3737EVKIT

MAX3737评估板

zoom

MAX3737EVKIT

MAX3737评估板

MAX3737评估板

特性和优点

  • 经过完全安装和测试
  • +3.3V单电源供电
  • 板上提供AC耦合
  • 支持光学和电气特性评估

产品详情

MAX3737评估板(EV kit)是已装配好的演示板,可为MAX3737提供完整的光学和电气特性评估。

在PCB上,评估板包括光学和电气两个独立的部分。电气评估部分的输出连接至SMP连接器,可连接至50Ω终端示波器。光学评估部分的输出可连接至激光器/监视器二极管。

应用

  • 1Gbps/2Gbps光纤通道SFF/SFP和GBIC收发器
  • 千兆位以太网SFF/SFP与GBIC收发器
  • 多速率OC-3至OC-48 FEC收发器
