MAX3646

不推荐用于新设计

155Mbps至622Mbps SFF/SFP激光驱动器，带有消光比控制

低成本155Mbps激光驱动器，带有消光比控制

数据手册 (Rev. 2)
产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • +3.3V单电源供电
  • 47mA电源电流
  • 85mA调制电流
  • 100mA偏置电流
  • 自动功率控制(APC)
  • 调制补偿
  • 片内温度补偿
  • 自偏置输入，用于交流耦合
  • 对地参考电流监测
  • 激光器关断和报警输出
  • 使能控制和激光器安全特性

MAX3646为+3.3V激光驱动器，专用于数据速率从155Mbps至622Mbps的多速率收发器模块。激光器采用直流耦合到MAX3646，以减少元件数量、易于多速率工作。

激光器消光比控制(ERC)结合了自动功率控制(APC)、调制补偿和内置的温度补偿功能。APC回路保持恒定的平均光功率。调制补偿根据偏置电流比例增加调制电流。这些控制回路，结合了温度补偿，保证在整个工作温度范围和寿命期间维持恒定的光学消光比。

MAX3646接受差分数据输入信号。5mA至60mA (交流耦合时最大达85mA)的宽调制电流范围、高达100mA的偏置电流范围等特性，使MAX3646尤其适合于驱动光纤光学模块中FP/DFB激光器。外部电阻设置所需的激光器电流值。MAX3646提供传输禁止控制(TX_DISABLE)、单点故障容许、偏置电流监测及光电流监测等功能。该器件还提供一个锁存的失效输出(TX_FAULT)，用于指示故障，例如APC回路无法保持期望的平均光功率时。MAX3646遵守SFF-8472发送器诊断及SFP MSA时间要求。

MAX3646采用4mm x 4mm、24引脚薄型QFN封装，且工作在-40°C至+85°C的扩展级温度范围内。

应用

  • 125Mbps以太网SFP、GBIC与1 x 9收发器
  • 多速率OC-3至OC-12 FEC收发器
MAX3646
155Mbps至622Mbps SFF/SFP激光驱动器，带有消光比控制

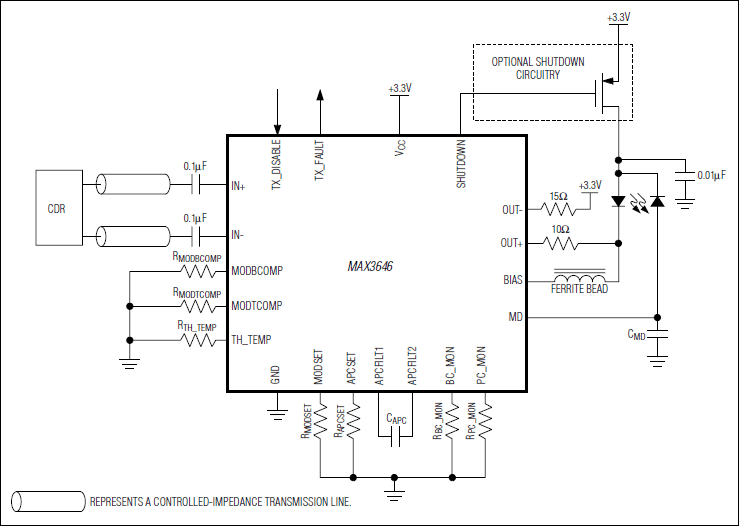

MAX3646：典型应用电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

可靠性数据 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

评估套件

MAX3646EVKIT

MAX3646评估板

立即购买 更多内容

特性和优点

  • 经过完全安装和测试
  • +3.3V单电源供电
  • 板上提供AC耦合
  • 支持光学和电气特性评估

产品详情

MAX3646评估板(EV kit)是已装配好的演示板，可为MAX3646提供完整的光学和电气特性评估。

在PCB上，评估板包括光学和电气两个独立的部分。电气评估部分的输出连接至SMP连接器，可以接至50Ω终端示波器。光学评估部分的输出可连接至激光器/监视二极管。

应用

  • 125Mbps以太网SFP、GBIC与1 x 9收发器
  • 多速率OC-3至OC-12 FEC收发器
MAX3646EVKIT
MAX3646评估板
